B6
Ramka
Żeński
dla 2 modułów
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 1 mm² |
| Przekrój przyłącza maks. | 6 mm² |
| Numer AWG min. | 18 |
| Numer AWG maks. | 10 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Cykle wtykowe elementu zabezpieczającego min. | 20 |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Dane techniczne | Dane mechaniczne
| Siła trzymania modułów (wtykanie) min. | 300 N |
| Siła trzymania modułów (ciągnięcie) min. | 600 N |
| Siła trzymania styku PE | 250 N |
| Typ ramki | female |
| Siła ciągnięcia maks. | 60 N |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | nickel plated |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał styk | Mosiądz |
| Materiał element bezpieczeństwa | PC GF |

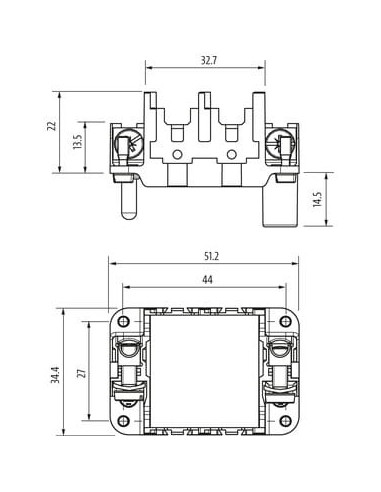

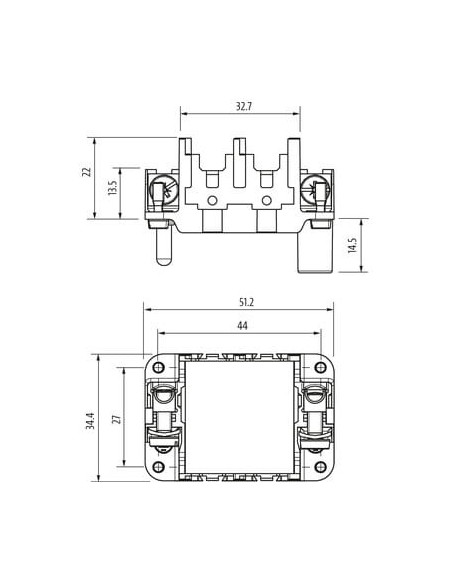

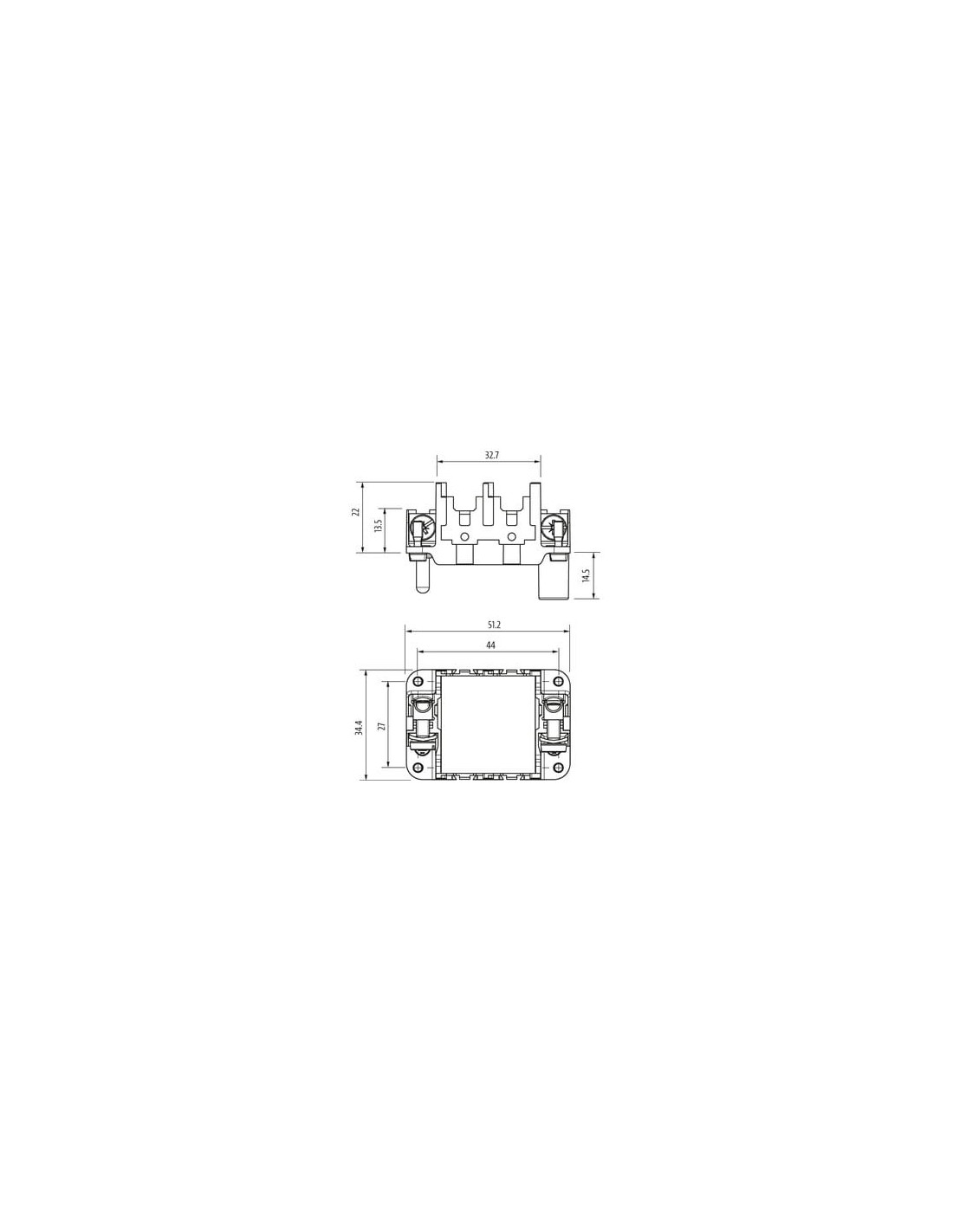

Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 2 |
| Rozmiar | B6 |
| Wysokość | 36,5 mm |
| Szerokość | 34,4 mm |
| Głębokość | 51,2 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

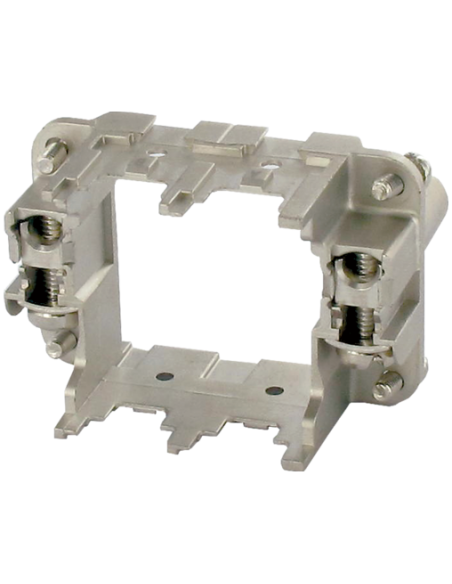

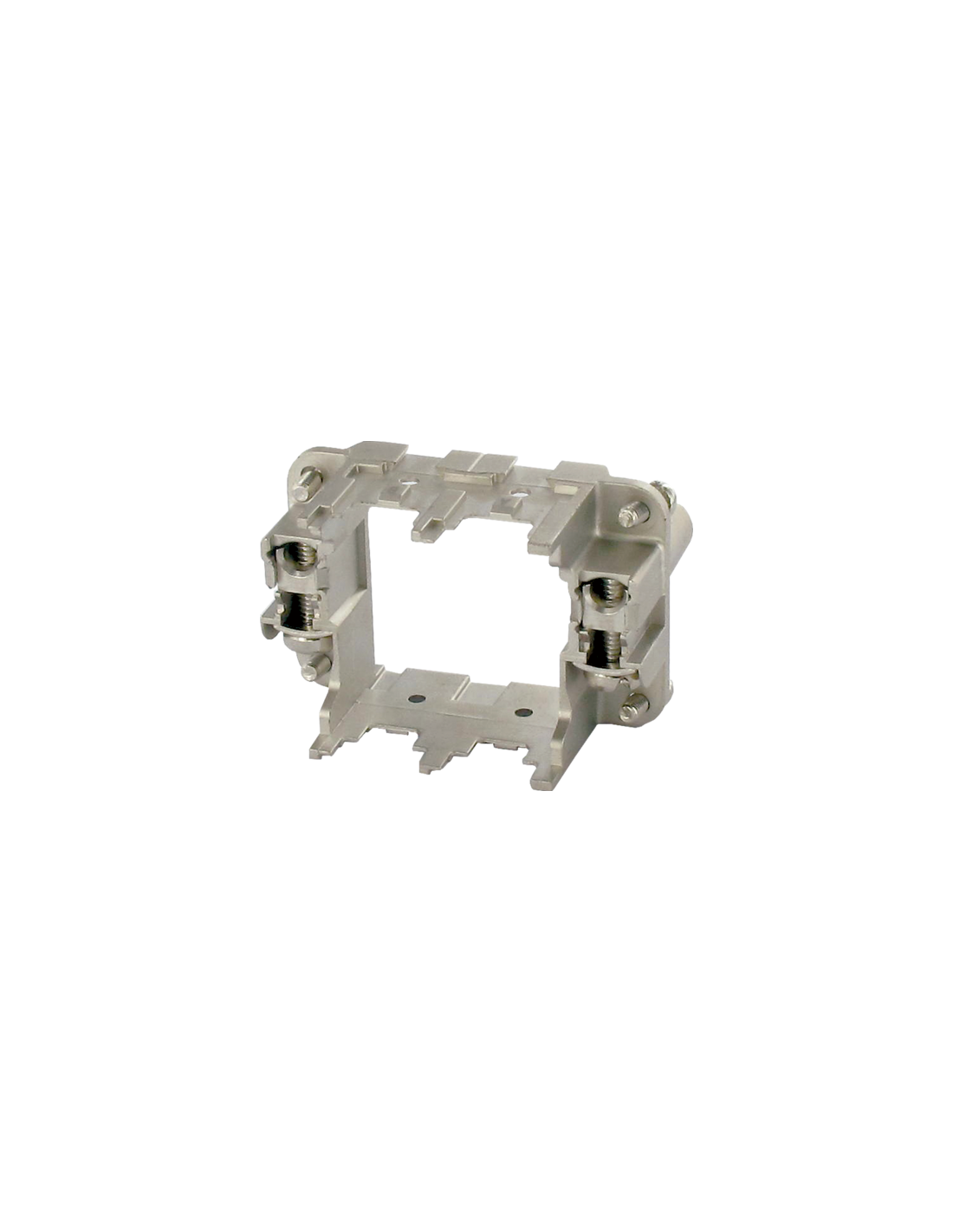

Ramka Modlink Heavy Modular B6 żeńska – wytrzymałe rozwiązanie do modułów przemysłowych
Ramka Modlink Heavy Modular B6 żeńska to wysokiej klasy komponent przeznaczony do instalacji i montażu modułów elektrycznych oraz automatyki przemysłowej. Stworzona z myślą o pracy w trudnych warunkach przemysłowych, zapewnia niezawodność i bezpieczeństwo dzięki solidnej konstrukcji oraz wykorzystaniu trwałych materiałów.
Zastosowania ramki Modlink Heavy Modular B6 żeńskiej
Produkt doskonale sprawdza się wszędzie tam, gdzie wymagana jest szybka i bezpieczna integracja wielu modułów w ramach jednej instalacji. Ramka znajduje zastosowanie w:
- Szafach sterowniczych
- Automatyce produkcyjnej
- Systemach transportu i logistyki
- Przemysłowych układach zasilania
- Miejscach narażonych na wibracje, wstrząsy i zmienne warunki klimatyczne
Najważniejsze cechy i zalety produktu
- Wytrzymała konstrukcja – ramka została wykonana z cynkowego odlewu ciśnieniowego, co gwarantuje odporność na uszkodzenia mechaniczne i korozję.
- Uniwersalność zastosowania – dedykowana do montażu 2 modułów w rozmiarze B6, co pozwala na elastyczne dostosowanie konfiguracji instalacji.
- Odporność na warunki środowiskowe – szeroki zakres temperatur pracy od -40°C do +125°C oraz spełnienie norm klimatycznych, dzięki czemu ramka nadaje się do pracy nawet w wymagających aplikacjach.
- Łatwość instalacji – zastosowanie zacisków śrubowych SK znacząco usprawnia montaż i podłączenie przewodów.
- Solidne połączenie mechaniczne – wysokie siły trzymania modułów, gwarantujące stabilność nawet przy dużych obciążeniach.
- Bezpieczeństwo eksploatacji – ramka posiada klasę niepalności UL94 V-0, co zapewnia podwyższone bezpieczeństwo w trakcie eksploatacji.
Możliwości rozbudowy i kompatybilność
Ramka jest kompatybilna z wybranymi modułami firmy Murrelektronik, a jej standardowy rozmiar B6 umożliwia zastosowanie w wielu typowych systemach złączy wielopinowych. Stanowi niezawodne i uniwersalne rozwiązanie zarówno dla projektów nowych instalacji, jak i modernizacji istniejących układów.
Dlaczego warto wybrać ramkę Modlink Heavy Modular B6 żeńską?
- Doskonała jakość wykonania oraz dbałość o szczegóły konstrukcyjne zapewniają długą żywotność produktu.
- Odporność na czynniki zewnętrzne, takie jak wilgoć, kurz czy ekstremalne temperatury.
- Wysoka uniwersalność montażu i szerokie możliwości konfiguracyjne.
Wybór ramki Modlink Heavy Modular B6 żeńskiej to gwarancja efektywnej, trwałej i bezpiecznej instalacji modułów w nawet najbardziej wymagających aplikacjach przemysłowych.
