B24
Osłonka (wysoka)
Podwójna dźwignia blokująca
Wyjście przewodu
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

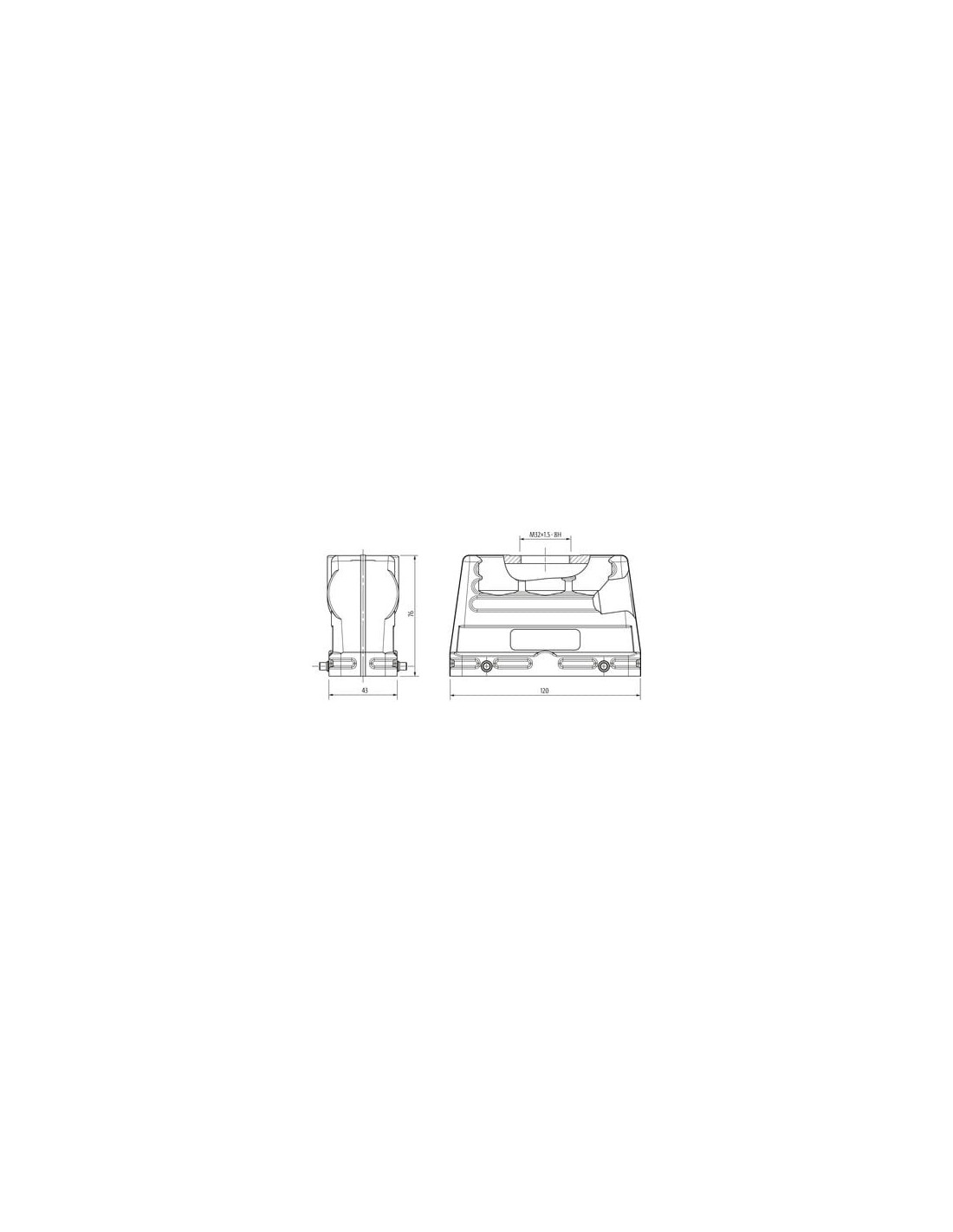

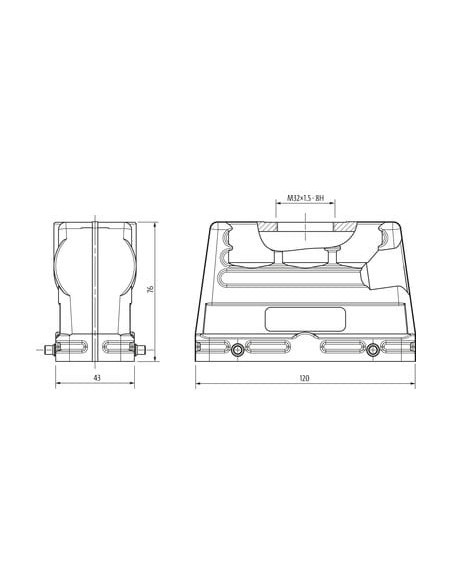

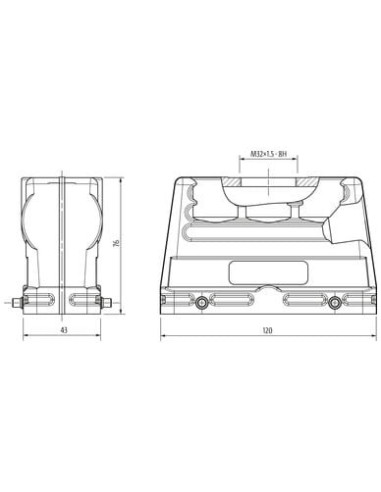

Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 76 mm |
| Szerokość | 43 mm |
| Głębokość | 120 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

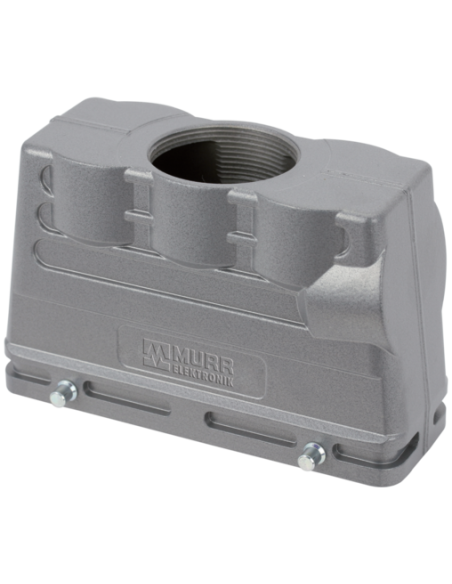

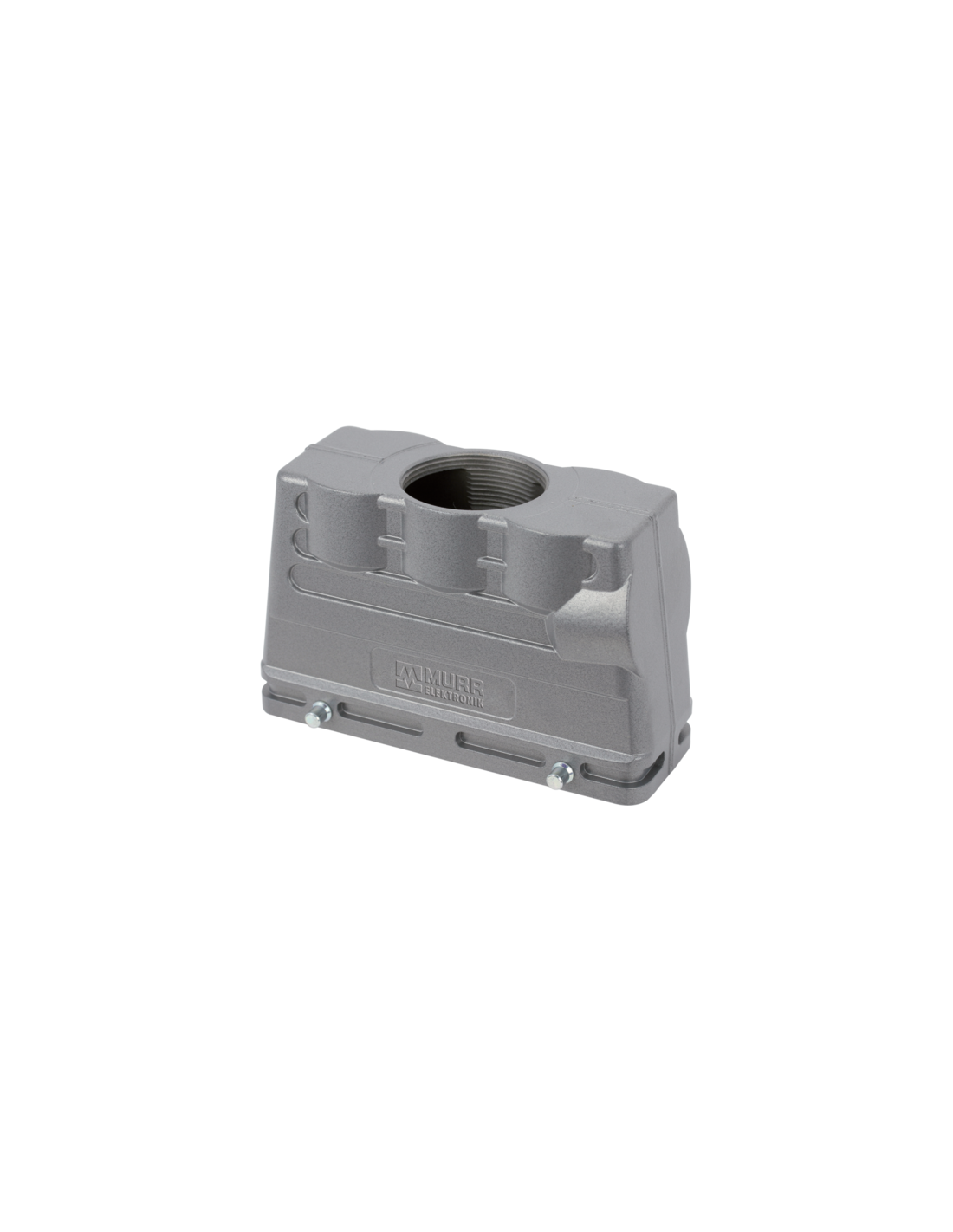

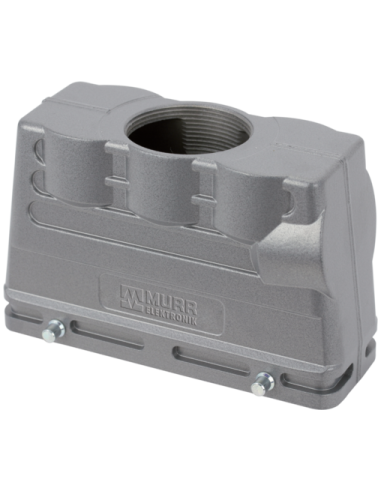

Obudowa Modlink B24 wysoki profil IP65 – solidna ochrona połączeń przemysłowych
Obudowa Modlink B24 o wysokim profilu o kodzie 70MH-GTGHQ-A01D000 to specjalistyczny element przeznaczony do niezawodnej ochrony złączy przemysłowych w trudnych warunkach środowiskowych. Dzięki wykonaniu z wysokiej jakości aluminiowego odlewu ciśnieniowego oraz szczelności klasy IP65, zapewnia długotrwałe bezpieczeństwo i odporność na czynniki zewnętrzne.
Najważniejsze cechy i zalety obudowy z serii Modlink B24
- Wysoki profil: Konstrukcja umożliwia montaż większych wkładek i przewodów, zwiększając elastyczność zastosowań.
- Podwójna dźwignia blokująca zapewnia pewne i szybkie zamknięcie, gwarantując bezpieczeństwo połączenia nawet w wymagających warunkach.
- Ochrona IP65: Obudowa jest odporna na pył i strumienie wody, idealna do aplikacji wymagających wysokiej szczelności.
- Wykonana z malowanego proszkowo aluminium oraz galwanizowanej stali (elementy blokady) – odporna na korozję i uderzenia mechaniczne.
- Zakres temperatury pracy: od -40°C do +100°C, co pozwala na użytkowanie zarówno w mroźnych, jak i gorących środowiskach przemysłowych.
- Proste wyjście kablowe z gwintem montażowym M32 – wygodny montaż i kompatybilność z różnymi systemami okablowania.
Typowe zastosowania obudowy przemysłowej B24
Obudowa Modlink B24 znajduje zastosowanie wszędzie tam, gdzie konieczna jest niezawodna ochrona złączy elektrycznych. Sprawdzi się m.in. w:
- Automatyce przemysłowej – ochrona sterowników i systemów kontroli.
- Liniach produkcyjnych – zabezpieczenie połączeń w miejscach narażonych na pył, wilgoć i wibracje.
- Instalacjach energetycznych i automatyzacji budynków.
- Transporcie i maszynach mobilnych – wytrzymałość na zmienne warunki atmosferyczne i temperatury.
Budowa i odporność na warunki zewnętrzne
Wysoka jakość materiałów oraz precyzja wykonania gwarantują, że obudowa B24 spełnia normy bezpieczeństwa oraz wymagania stawiane przez przemysł. Malowanie proszkowe i galwanizowane elementy chronią przed korozją, a solidny mechanizm blokowania utrzymuje szczelność obudowy podczas intensywnej eksploatacji.
Obudowa przystosowana jest do minimum 500 cykli wtykowych, co czyni ją produktem długowiecznym i ekonomicznym w użytkowaniu.
