B24
Obudowa montowana na powierzchni (wysoka)
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | dwuustronny |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montowana na powierzchni |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Materiał pokrywy ochronnej | Tworzywo sztuczne |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 80 mm |
| Szerokość | 57 mm |
| Głębokość | 143,5 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

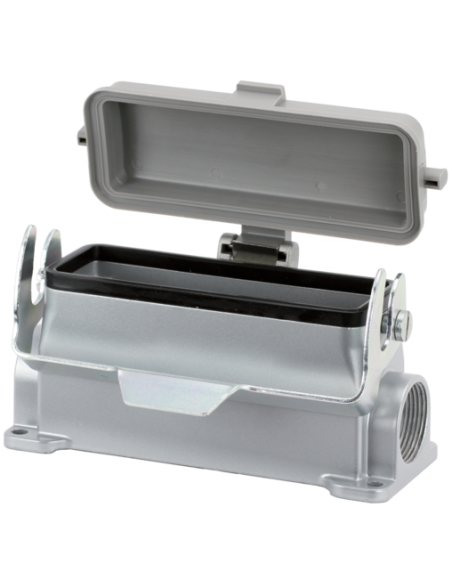

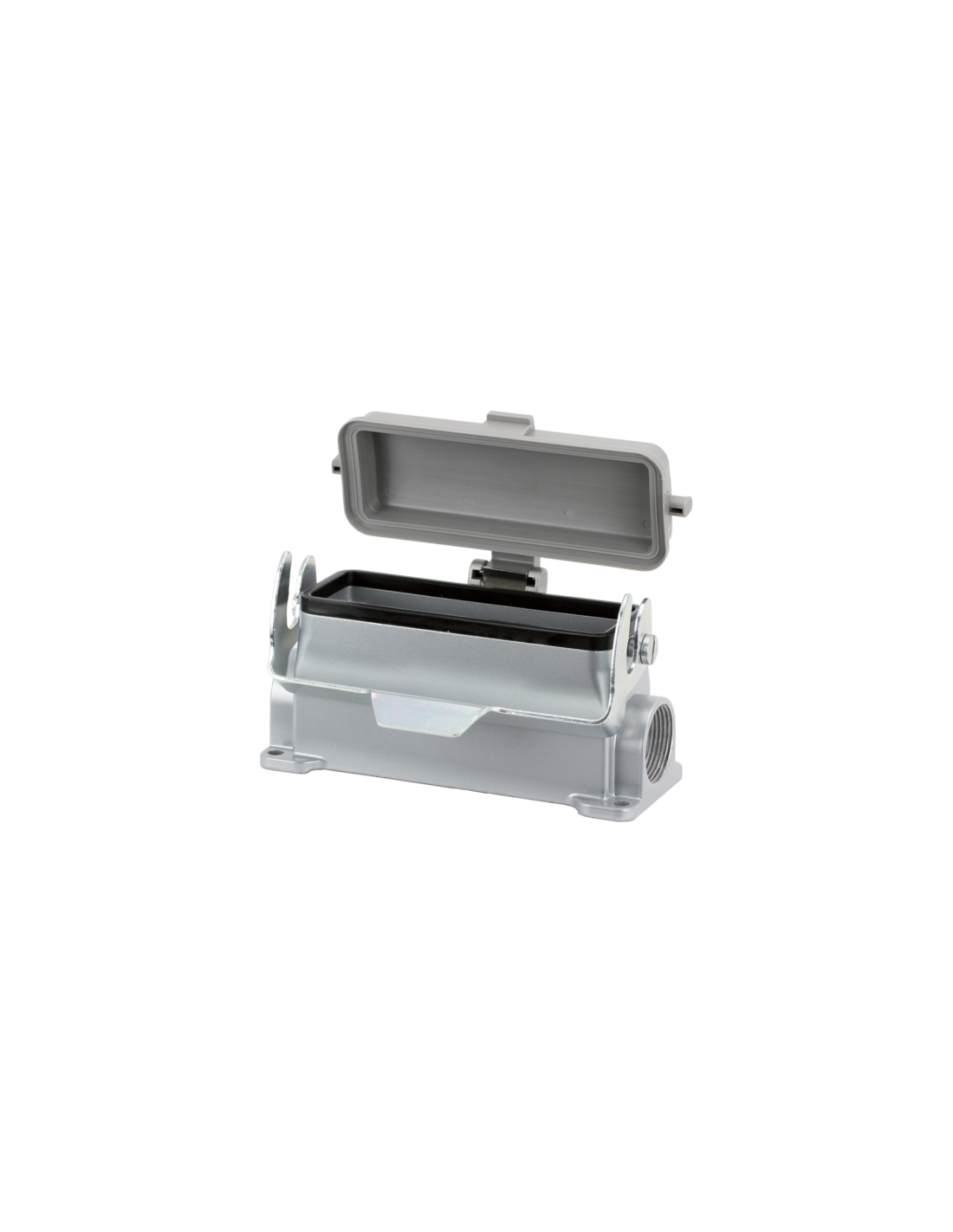

Obudowa Modlink Heavy B24, wysoki profil, IP65 – profesjonalna ochrona złączy przemysłowych
Obudowa Modlink Heavy B24 o wysokim profilu to sprawdzone rozwiązanie przeznaczone do wymagających aplikacji przemysłowych, gdzie kluczowe znaczenie mają niezawodność połączenia oraz wysoki stopień ochrony. Produkt wyróżnia się wysoką klasą szczelności IP65, zapewniając skuteczną ochronę komponentów elektrycznych przed działaniem pyłów i strumieni wody pod ciśnieniem.
Zastosowania obudowy Modlink Heavy B24 – wszechstronność oraz wytrzymałość
Obudowa B24 doskonale sprawdza się w aplikacjach automatyki przemysłowej, liniach produkcyjnych, systemach transportowych oraz w środowiskach o wysokim zapyleniu lub zagrożeniu wilgocią. Dzięki zastosowaniu trwałych materiałów konstrukcyjnych (aluminiowy odlew ciśnieniowy, stalowa blokada, uszczelka NBR) gwarantuje długotrwałą eksploatację oraz ochronę podzespołów przed uszkodzeniami mechanicznymi i czynnikami atmosferycznymi.
- Przemysł maszynowy – ochrona złączy w maszynach, urządzeniach transportu bliskiego i robotach przemysłowych
- Automatyka przemysłowa – bezpieczna integracja systemów sterowania i przesyłu sygnałów
- Energetyka i infrastruktura – efektywna ochrona połączeń w instalacjach narażonych na trudne warunki środowiskowe
- Budowa maszyn specjalnych – pewność szczelności i łatwość montażu, nawet w specyficznych aplikacjach
Zalety techniczne i funkcjonalne obudowy B24 Modlink Heavy
Obudowa z pojedynczą dźwignią zamykającą umożliwia szybkie i pewne zamknięcie, co ułatwia obsługę oraz konserwację instalacji. Wysoki profil obudowy pozwala na montaż szerokiej gamy złączy i komponentów elektrycznych. Zastosowanie gwintu M32 umożliwia wygodne i szczelne wprowadzenie przewodów, także w konfiguracjach z odejściem kablowym dwuustronnym.
- Odporność temperaturowa w zakresie od -40 °C do 100 °C – do pracy w zróżnicowanych warunkach przemysłowych
- Trwałość mechaniczna – co najmniej 500 cykli wtykowych
- Malowanie proszkowe i elementy stalowe – zabezpieczenie antykorozyjne oraz dodatkowa wytrzymałość
- Wyposażenie w tworzywową pokrywę ochronną dla skutecznej ochrony przed zanieczyszczeniami

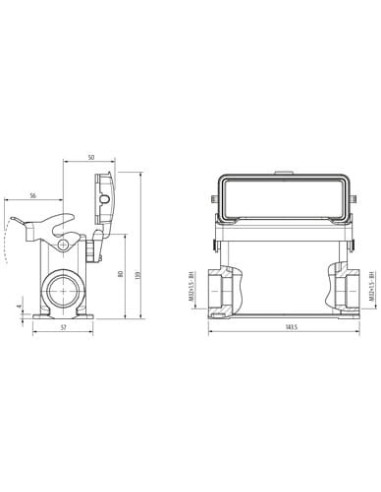

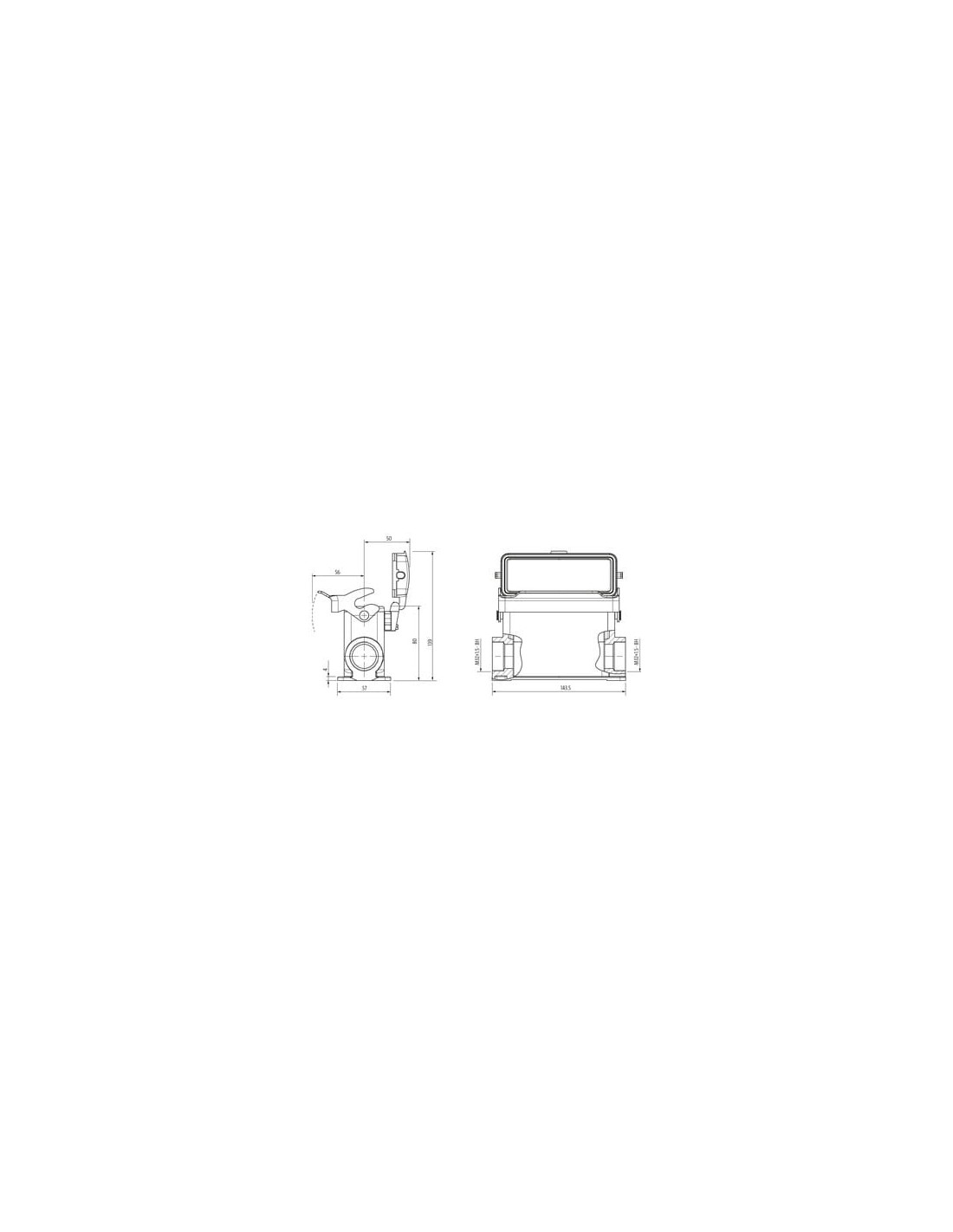

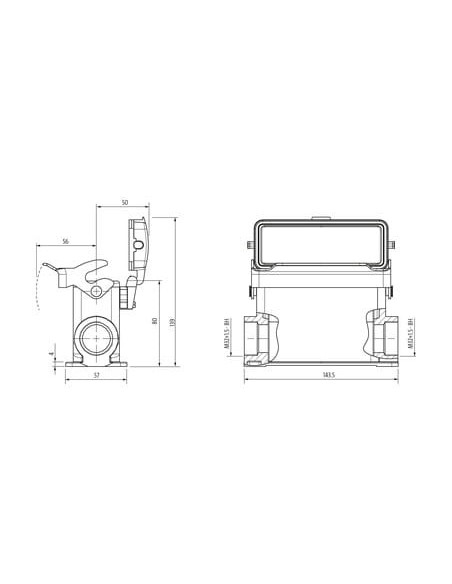

Wymiary i dopasowanie – kompaktowa obudowa B24
Kompaktowe wymiary (80 x 57 x 143,5 mm) pozwalają na integrację obudowy w ograniczonej przestrzeni montażowej, a standardowy rozmiar B24 zapewnia kompatybilność z szeroką gamą złączy przemysłowych.
Modlink Heavy B24 stanowi idealne rozwiązanie wszędzie tam, gdzie wymagania dotyczące szczelności, trwałości oraz łatwości montażu są kluczowe dla prawidłowej pracy i bezawaryjności urządzeń przemysłowych.
