B6
Obudowa montażowa
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Instalowanie | Podłączanie
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montażowa |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |
| Wysokość | 28,5 mm |
| Szerokość | 43 mm |
| Głębokość | 80 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

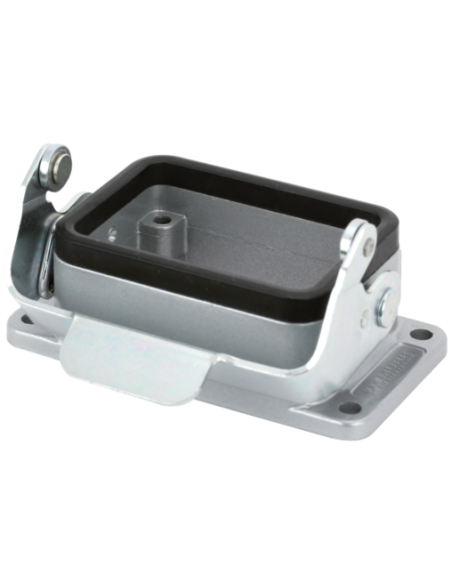

Obudowa Modlink Heavy B6 – Wytrzymała obudowa montażowa IP65 do złącz przemysłowych
Obudowa Modlink Heavy B6 o kodzie 70MH-GADNL-B000000 to solidne rozwiązanie przeznaczone do zastosowań przemysłowych, w których kluczowa jest niezawodna ochrona połączeń elektrycznych. Dzięki kompaktowym wymiarom i precyzyjnemu wykonaniu model ten znajduje szerokie zastosowanie w automatyce przemysłowej, maszynowniach oraz w instalacjach wymagających wysokiego stopnia odporności na czynniki zewnętrzne.
Funkcjonalność i zastosowanie – Przemysłowe obudowy B6
Obudowa montażowa w rozmiarze B6 została zaprojektowana z myślą o szybkim i bezpiecznym montażu złączy przemysłowych, gwarantując jednocześnie wysoki standard ochrony (IP65). Doskonale sprawdza się w środowiskach o podwyższonym zapyleniu i wilgotności, takich jak hale produkcyjne, stacje zasilania czy rozdzielnie elektryczne.
- Obudowa aluminiowa – lekka, a zarazem wyjątkowo trwała konstrukcja z odlewu ciśnieniowego
- Pojedyncza dźwignia zamykająca zapewnia błyskawiczne i pewne zamknięcie oraz minimalizuje ryzyko przypadkowego otwarcia
- Uszczelka NBR – skuteczna ochrona przed pyłem i wodą
- Stopień ochrony IP65 – bezpieczeństwo nawet w wymagających warunkach środowiskowych
- Odpowiednia do aplikacji z dużą liczbą cykli podłączania (min. 500 cykli wtykowych)
Materiały i odporność – Obudowa aluminiowa z powłoką proszkową
Główna część obudowy wykonana jest z aluminiowego odlewu ciśnieniowego pokrytego powłoką proszkową, co zapewnia doskonałą odporność na korozję oraz uszkodzenia mechaniczne. Zastosowana uszczelka z NBR skutecznie zabezpiecza wnętrze przed wpływem wilgoci, a elementy blokujące ze stali i zabezpieczenie galwaniczne gwarantują długotrwałą niezawodność połączeń.
Zalety konstrukcji i możliwości wykorzystania Modlink Heavy B6
Obudowy serii Modlink Heavy B6 to uniwersalne rozwiązanie dla aplikacji wymagających łatwego i pewnego montażu złączy przemysłowych. Wysoka odporność na wahania temperatur (od -40°C do +100°C) umożliwia stosowanie w różnorodnych warunkach klimatycznych, a standard klimatyczny 40/100/21 sprawia, że produkt nadaje się nawet do montażu na zewnątrz.
- Systemy automatyki i sterowania
- Skrzynki rozdzielcze i rozdzielnice elektryczne
- Maszyny przemysłowe i linie produkcyjne
- Stacje zasilania, szafy sterownicze
- Instalacje wymagające szczelnych i solidnych połączeń
Dokładne wymiary i montaż – Kompaktowa obudowa do zastosowań specjalnych
Wymiary zewnętrzne:
Szerokość: 43 mm
Głębokość: 80 mm
Wysokość: 28,5 mm

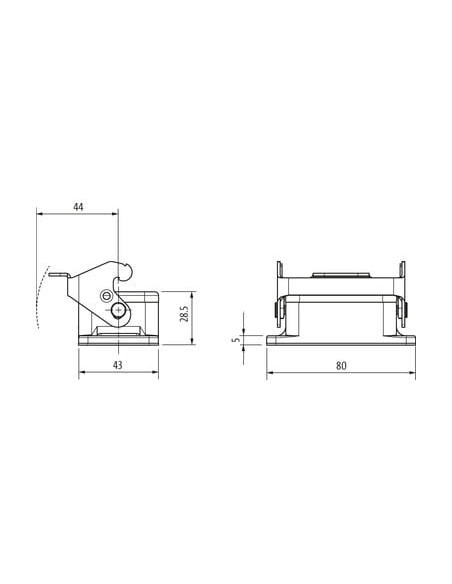

Obudowa przystosowana do montażu powierzchniowego, wyposażona w otwory mocujące (patrz rysunek wymiarowy), umożliwia łatwe i szybkie podłączenie złączy śrubowych oraz zapewnia stabilność całej instalacji.
Obudowa Modlink Heavy B6 to niezawodność i bezpieczeństwo w przemysłowych zastosowaniach łączeniowych, gdzie kluczowe są wytrzymałość oraz skuteczna ochrona elektryki przed czynnikami zewnętrznymi.
