Dostępny
B6
Osłonka (wysoka)
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |
| Wysokość | 70 mm |
| Szerokość | 43 mm |
| Głębokość | 60 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

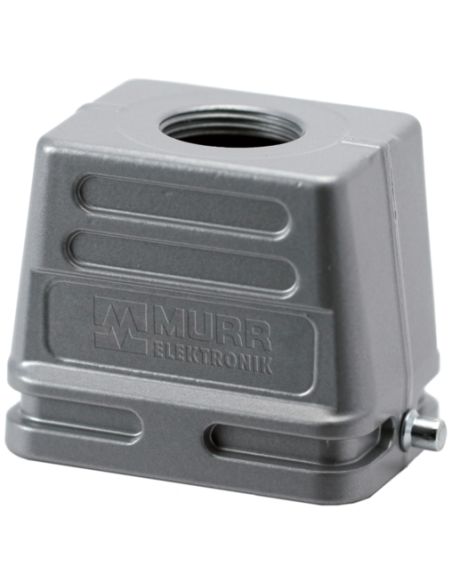

Obudowa Modlink Heavy B6 – wysokoprofilowa, pyłoszczelna obudowa przemysłowa IP65
Obudowa Modlink Heavy B6 firmy Murrelektronik o podwyższonym profilu to specjalistyczna osłona przeznaczona do stosowania w wymagających warunkach przemysłowych. Dzięki podwyższonemu profilowi zapewnia dodatkową przestrzeń na komponenty, gwarantując jednocześnie skuteczną ochronę przed kurzem i wilgocią, co potwierdza wysoki stopień ochrony IP65.
Zastosowania i możliwości wykorzystania obudowy Modlink Heavy B6
Modlink Heavy B6 sprawdza się w aplikacjach wymagających niezawodnej ochrony połączeń elektrycznych i elektronicznych. Dzięki swojej wytrzymałości oraz odporności na skrajne temperatury obudowa znajduje szerokie zastosowanie w:
- Automatyce przemysłowej
- Systemach sterowania maszyn
- Robotyce
- Szafach sterowniczych i rozdzielnicach elektrycznych
- Układach wymagających odporności na trudne warunki środowiskowe
Kluczowe zalety obudowy o wysokim profilu
- Wytrzymałość mechaniczna – korpus wykonany z aluminiowego odlewu ciśnieniowego, malowanego proszkowo, co zapewnia długotrwałą i niezawodną eksploatację nawet przy intensywnym użytkowaniu.
- Odporność na warunki zewnętrzne – wysoka szczelność (IP65), zabezpieczenie przed kurzem oraz wodą podczas pracy w warunkach przemysłowych.
- Bezpieczeństwo połączeń – pojedyncza dźwignia zamykająca i gwintowany otwór M32 pozwalają na szybki, bezpieczny i pewny montaż kabli oraz złączy.
- Zakres temperatur pracy od -40°C do +100°C umożliwia wykorzystanie obudowy zarówno w niskich, jak i wysokich temperaturach otoczenia.
Typowe wymiary i budowa obudowy Modlink Heavy B6

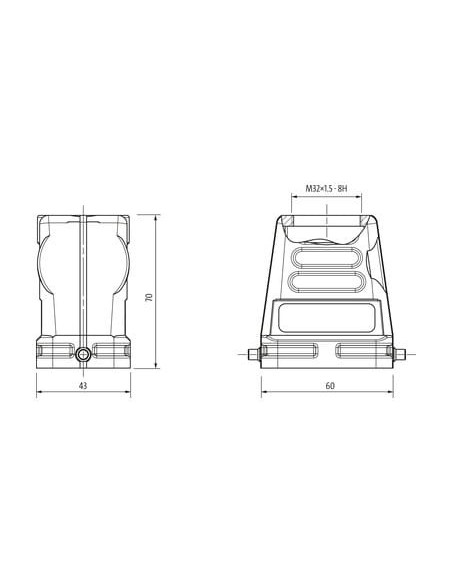

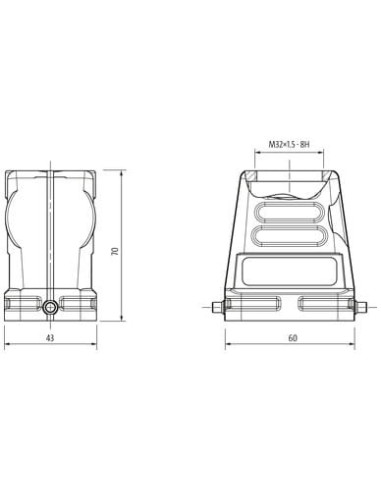

Obudowa B6 o wymiarach 70 x 43 x 60 mm charakteryzuje się zwartą, solidną konstrukcją. Odejście kablowe w osi prostej pozwala na wygodne prowadzenie przewodów, a pojedyncza dźwignia zamykająca ułatwia obsługę urządzenia w codziennej eksploatacji.
Wytrzymałość i długowieczność dzięki materiałom najwyższej jakości
Korpus obudowy wykonany jest z aluminiowego odlewu ciśnieniowego, a blokady – ze stali ocynkowanej, co zapewnia odporność na uszkodzenia mechaniczne, korozję oraz wpływ agresywnych czynników przemysłowych. Dodatkowa powłoka malowana proszkowo zwiększa trwałość obudowy w środowisku o podwyższonej wilgotności lub zapyleniu.
Szybka instalacja i bezpieczeństwo eksploatacji
Dzięki gwintowi montażowemu M32 oraz stabilnej dźwigni zamykającej montaż obudowy Modlink Heavy B6 jest szybki i wygodny, a konstrukcja umożliwia wykonywanie nawet 500 cykli wtykowych bez pogorszenia parametrów szczelności i bezpieczeństwa połączeń.
Obudowa Modlink Heavy B6 – idealne rozwiązanie do wymagających aplikacji przemysłowych
Wysokoprofilowa osłona Modlink Heavy B6 marki Murrelektronik to dedykowane rozwiązanie do ochrony gniazd i złączy w miejscach narażonych na intensywne oddziaływania mechaniczne, kurz oraz wilgoć. Modułowa budowa oraz wysoki stopień ochrony czynią ją uniwersalnym wyborem dla rozbudowanych instalacji i systemów automatyki.
