B24
Osłonka
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

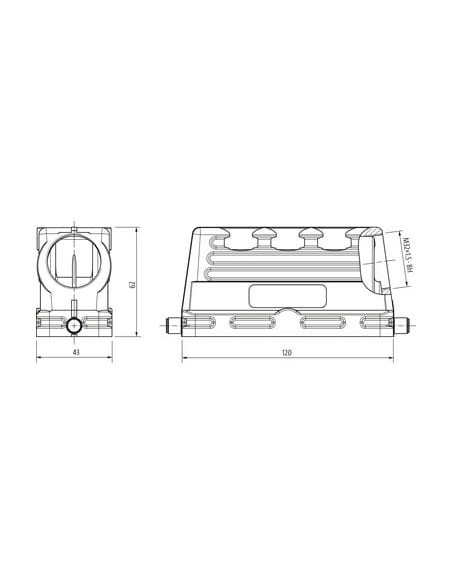

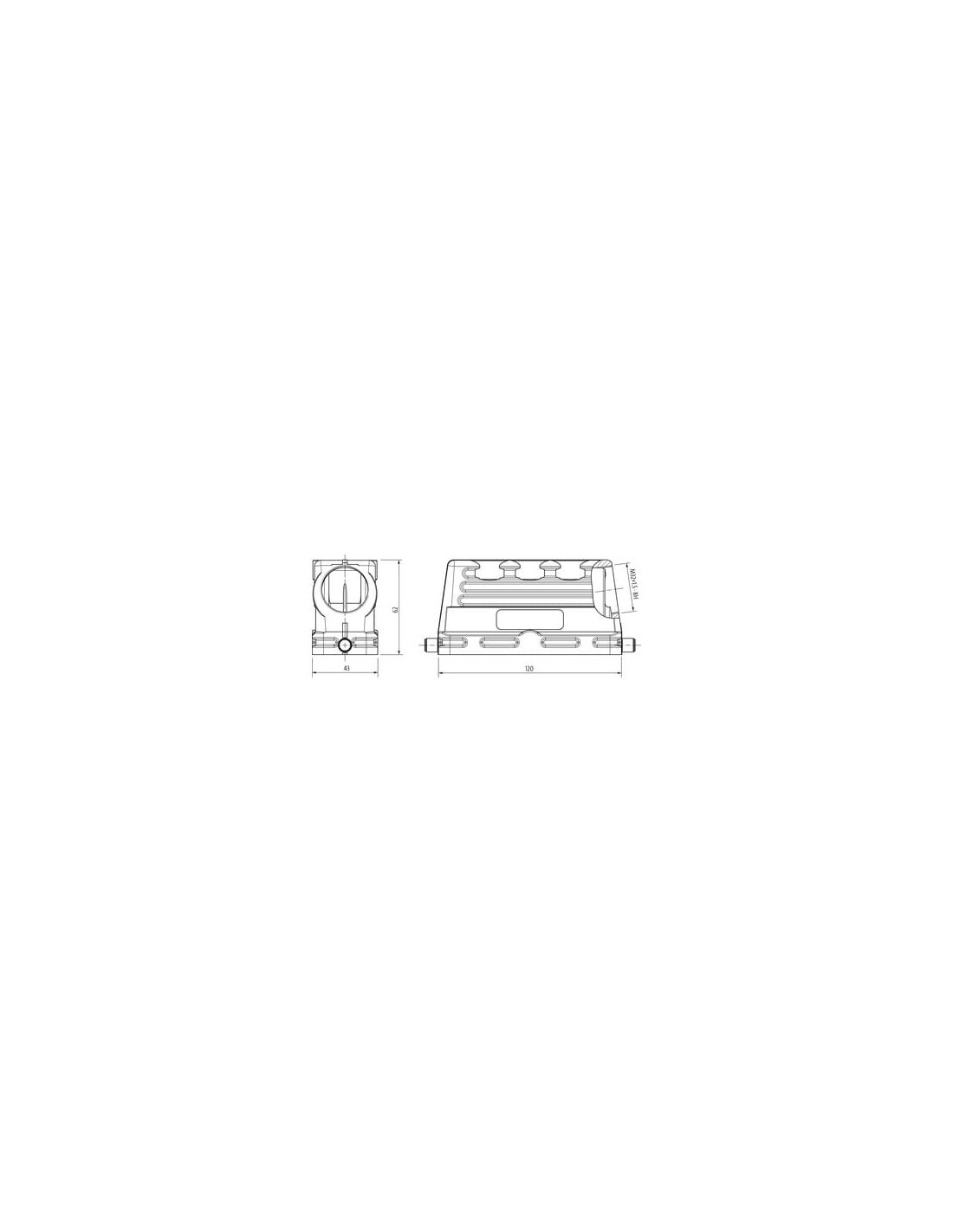

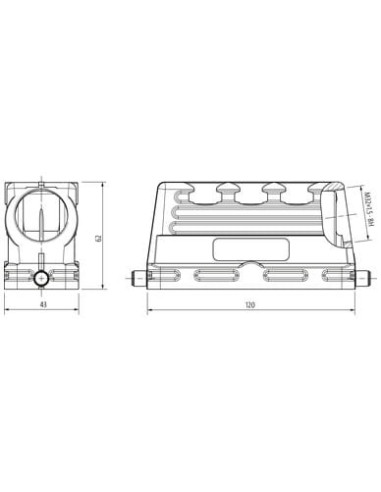

Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 62 mm |
| Szerokość | 43 mm |
| Głębokość | 120 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

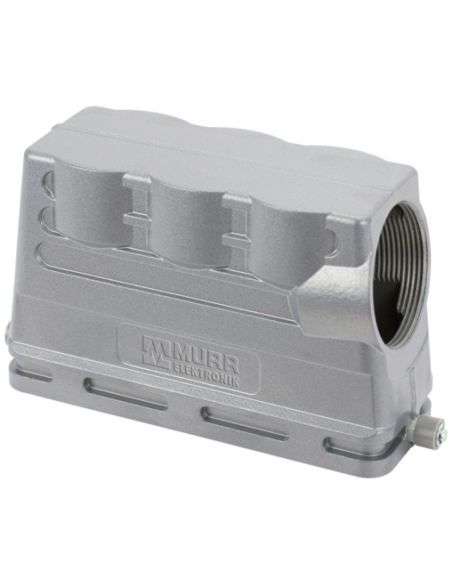

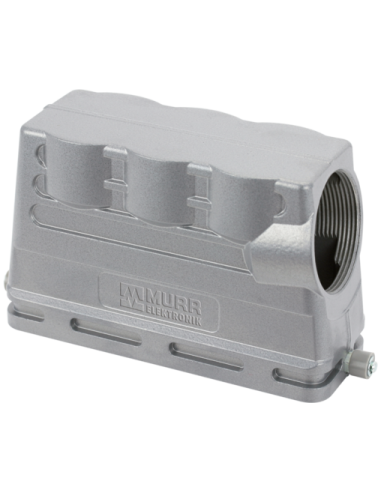

Obudowa Modlink Heavy B24 IP65 – Niski Profil do Zastosowań Przemysłowych
Obudowa Modlink Heavy B24, niski profil, IP65 o kodzie produktu 70MH-GTGNL-A02D000 to solidne i niezawodne rozwiązanie dla wymagających aplikacji przemysłowych. Dzięki wytrzymałej konstrukcji oraz wysokiemu stopniowi ochrony, produkt sprawdzi się w trudnych warunkach eksploatacyjnych, gwarantując skuteczne zabezpieczenie połączeń elektrycznych i elektronicznych.
Najważniejsze cechy i zalety obudowy konektorowej B24
- Wysoka klasa szczelności IP65 – skuteczna ochrona przed pyłem i wodą
- Trwała obudowa z aluminiowego odlewu ciśnieniowego – odporna na uszkodzenia mechaniczne i korozję
- Pojedyncza, wygodna dźwignia zamykająca – zapewnia szybki i pewny montaż oraz demontaż
- Kompaktowy rozmiar: wysokość 62 mm, szerokość 43 mm, głębokość 120 mm – idealny do instalacji w miejscach o ograniczonej przestrzeni
- Gwint montażowy M32 – szerokie możliwości podłączenia kabli
- Odporność na temperatury robocze w zakresie od -40°C do 100°C – przystosowana do pracy w zróżnicowanych warunkach środowiskowych
- Minimalna liczba cykli wtykowych: 500 – gwarancja długiej żywotności produktu
Zastosowanie obudowy Modlink Heavy B24 w automatyce i przemyśle
Obudowa Modlink Heavy B24 dedykowana jest przede wszystkim do ochrony złączy oraz komponentów elektrycznych w instalacjach automatyki przemysłowej i maszynowej. Dzięki wysokiemu stopniowi ochrony IP65 oraz solidnej budowie, znajduje zastosowanie m.in. w:
- Systemach sterowania maszyn i urządzeń przemysłowych
- Infrastrukturze energetycznej oraz przemyśle ciężkim
- Transporcie przemysłowym i systemach przenośnikowych
- Automatyce budynkowej oraz w rozdzielnicach elektrycznych
- Strefach narażonych na trudne warunki środowiskowe
Konstrukcja i materiały – niezawodność na lata
Obudowa została wykonana z aluminiowego odlewu ciśnieniowego z powłoką malowaną proszkowo, co zapewnia jej wytrzymałość oraz odporność na korozję. Blokada wykonana ze stali ocynkowanej dodatkowo wzmacnia całą konstrukcję. Produkt jest kompatybilny z szeroką gamą złączy renomowanych producentów i umożliwia wygodny montaż boczny kabli, co znacznie ułatwia integrację w rozbudowanych systemach.
Parametry montażowe i kompatybilność
Obudowa przeznaczona jest do rozmiaru B24 i wyposażona w pojedynczą dźwignię zamykającą, umożliwiającą sprawne zabezpieczenie połączenia. Przemysłowy standard wykonania oraz kompatybilność z komponentami różnych producentów sprawiają, że produkt ten doskonale sprawdza się zarówno w nowych, jak i modernizowanych instalacjach.
