B24
Obudowa (niska)
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

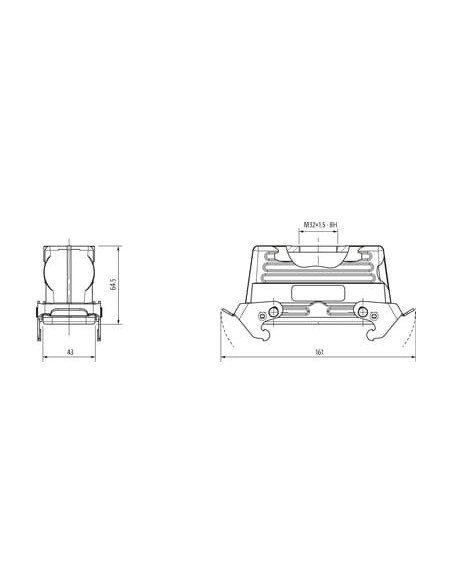

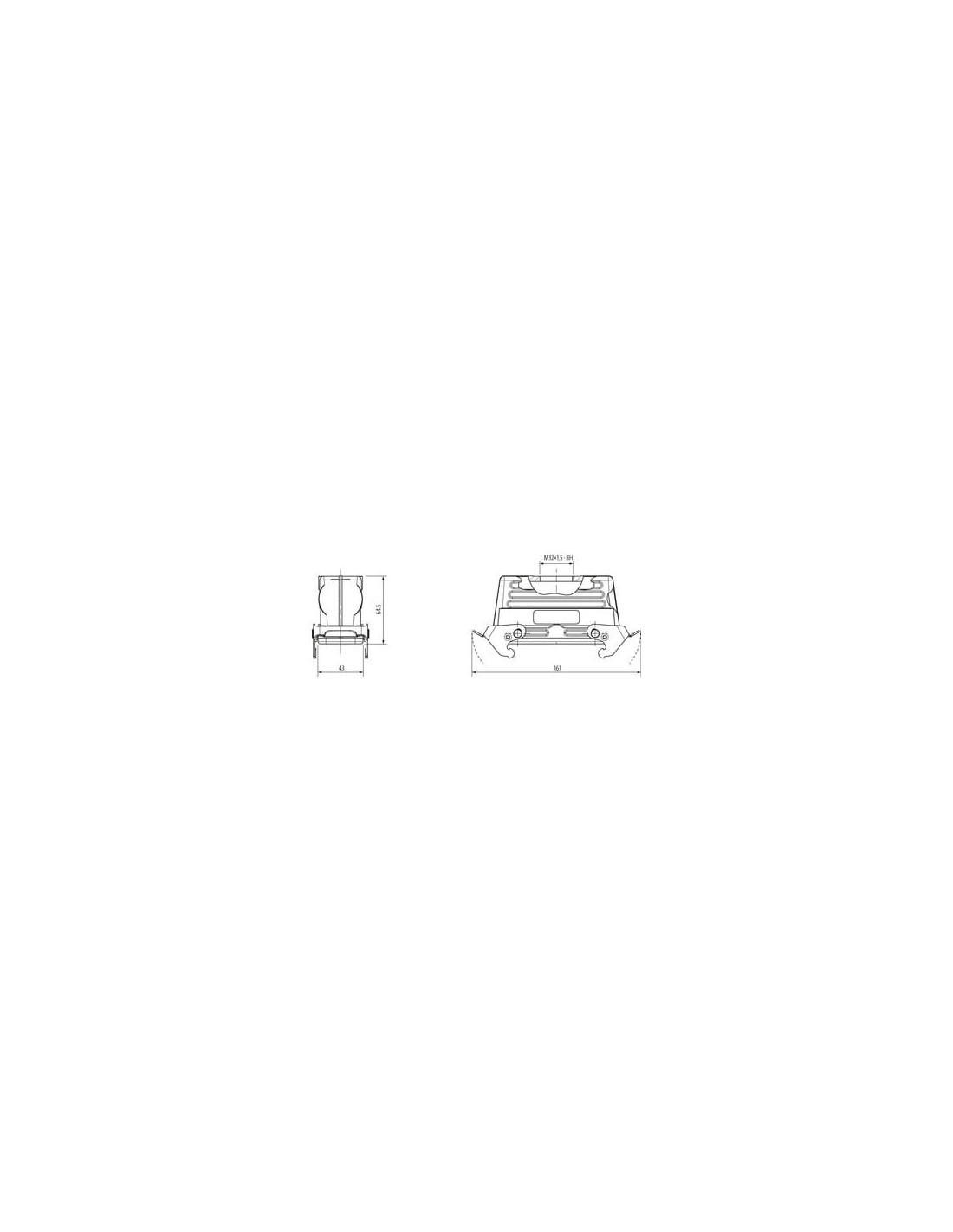

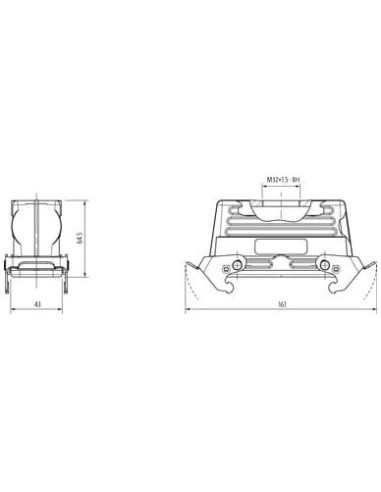

Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 64,5 mm |
| Szerokość | 43 mm |
| Głębokość | 161 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

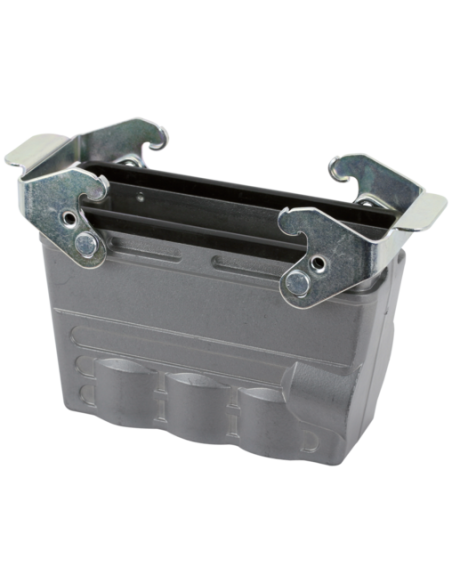

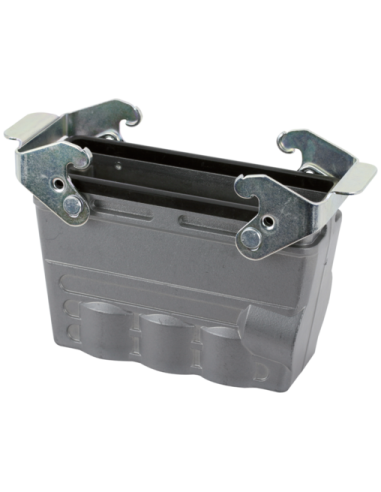

Złącze przemysłowe B24 IP65 – niskoprofilowa obudowa z podwójną dźwignią blokującą
Złącze B24 h., niskoprofilowe, IP65 70MH-GKGNQ-B01D000 to zaawansowane rozwiązanie przeznaczone do budowy niezawodnych połączeń w aplikacjach przemysłowych. Obudowa wykonana z aluminiowego odlewu ciśnieniowego cechuje się odpornością na uszkodzenia mechaniczne oraz działanie czynników zewnętrznych. Złącze zostało stworzone z myślą o instalacjach wymagających solidności, szczelności oraz bezpieczeństwa pracy nawet w trudnych warunkach środowiskowych.
Zastosowanie złącza przemysłowego B24 – solidność i bezpieczeństwo
Obudowa niskoprofilowa B24 z podwójną dźwignią blokującą sprawdza się w licznych aplikacjach:
- Instalacje automatyki przemysłowej
- Maszyny produkcyjne i linie technologiczne
- Szafy sterownicze oraz rozdzielnice
- Systemy transportowe
- Aplikacje plenerowe i mobilne, gdzie wymagany jest wysoki stopień ochrony IP65
Obudowa zapewnia łatwy dostęp do przewodów oraz skuteczną ochronę połączeń przed pyłem i strumieniem wody.
Właściwości techniczne – kluczowe zalety i korzyści
- Stopień ochrony IP65 – gwarancja odporności na pył oraz wodę podczas użytkowania zgodnie z wymaganiami normy EN IEC 60529.
- Podwójna dźwignia blokująca umożliwia szybkie i pewne zamknięcie złącza nawet przy dużych wibracjach czy zmianach temperatury.
- Zakres temperatur pracy od -40 °C do +100 °C – możliwość wykorzystania w szerokim spektrum zastosowań.
- Maksymalna wytrzymałość mechaniczna – obudowa z aluminiowego odlewu ciśnieniowego odporna na korozję, wykończona powłoką malowaną proszkowo.
- Wysokiej jakości uszczelka NBR zapewniająca dodatkową szczelność połączenia kablowego.
- Łatwy montaż – gwint M32 oraz proste odejście kablowe dla szybkiego podłączenia kabli.
Typowe zastosowania złącza B24 niskoprofilowego
Obudowa B24 doskonale nadaje się do przemysłowych złączy wielopinowych – typowych w systemach automatyki, robotyce, rozdzielniach sterowniczych, integracji systemów oraz w urządzeniach wymagających szybkiego serwisu i niezawodnej ochrony połączeń elektrycznych. Skuteczność zabezpieczenia oraz wytrzymałość mechaniczna sprawiają, że jest to odpowiedni wybór do aplikacji o podwyższonych wymaganiach dotyczących bezpieczeństwa i trwałości.
Nowoczesna konstrukcja oraz uniwersalność rozwiązania pozwalają na szerokie zastosowanie złącza w branżach takich jak: maszynowa, energetyczna, spożywcza czy transportowa.
