A16
Męski
16-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 8 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 16 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Stop miedzi |
| Materiał mocowanie styków | PC |
Dane mechaniczne | Dane montażowe
| Rozmiar | A16 |
| Wysokość | 35 mm |
| Szerokość | 23,2 mm |
| Głębokość | 72 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

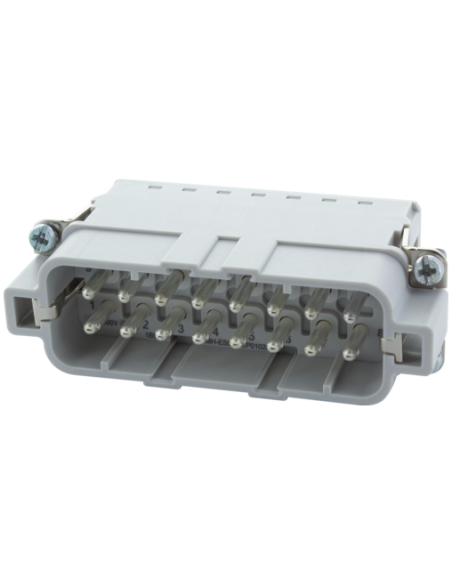

Złącze przemysłowe A16 męskie 16-biegunowe – zastosowanie i zalety
Wtykowe złącze przemysłowe A16 o kodzie produktu 70MH-ES016-CP01020 to niezawodny element przeznaczony do profesjonalnych instalacji elektrycznych, które wymagają wysokiej wydajności i bezpieczeństwa. Produkt został zaprojektowany z myślą o łatwości podłączenia oraz trwałości eksploatacyjnej, znajdując zastosowanie w szerokim zakresie branż przemysłowych.
Zastosowanie złącza 16-biegunowego typu push-in
Złącze 16-biegunowe męskie A16 doskonale sprawdza się w miejscach, gdzie istotna jest szybka i pewna instalacja. Push-in zacisk sprężynowy umożliwia szybkie podłączanie przewodów bez użycia narzędzi, co znacznie skraca czas montażu i minimalizuje ryzyko popełnienia błędów podczas instalacji. To rozwiązanie jest szczególnie cenione w:
- Automatyce przemysłowej
- Budowie maszyn i urządzeń
- Panelach sterowniczych
- Systemach rozdzielczych
- Instalacjach elektrotechnicznych narażonych na trudne warunki środowiskowe
Najważniejsze korzyści ze stosowania złącza A16
Główne zalety produktu to nie tylko intuicyjna i szybka instalacja, ale również wysoka wytrzymałość mechaniczna oraz odporność na warunki zewnętrzne. Złącze charakteryzuje się solidną konstrukcją z wysokiej jakości materiałów, odpornych na działanie temperatur od -40°C do 125°C.
- Bezpieczne przesyłanie napięcia do 250 V przy prądzie znamionowym do 16 A
- Posrebrzane styki zapewniają niską rezystancję przejścia i długotrwałą niezawodność połączenia
- Trwałość – gwarancja minimum 500 cykli łączenia
- Kompaktowe wymiary (72 x 35 x 23,2 mm) umożliwiają montaż w ograniczonej przestrzeni
- Zaawansowana ochrona elektryczna, w tym wysoka odporność na przepięcia (kategoria III, 4kV), klasyfikacja UL94 V-0
Budowa oraz materiały – gwarancja trwałości i bezpieczeństwa
Złącze wykonane jest z posrebrzanych styków ze stopu miedzi, co przekłada się na doskonałe parametry przewodzenia i długoletnią eksploatację. Obudowa oraz elementy mocujące styki wykonane są z wytrzymałego tworzywa PC, odpornego na działanie ognia oraz uszkodzenia mechaniczne. Produkt posiada układ 16 + PE oraz jest dostosowany do przewodów o przekroju od 0,14 do 2,5 mm² (AWG 26–14).
Wymiary i kompatybilność – dedykowane rozwiązanie do zastosowań przemysłowych
Złącze męskie A16 charakteryzuje się wymiarami 72 mm x 35 mm x 23,2 mm, dzięki czemu idealnie pasuje do wielu standardowych obudów przemysłowych. Możliwość wykorzystania tulejek dodatkowo usprawnia montaż, podnosząc niezawodność i bezpieczeństwo połączeń elektrycznych.
