B16
Obudowa (wysoka)
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |

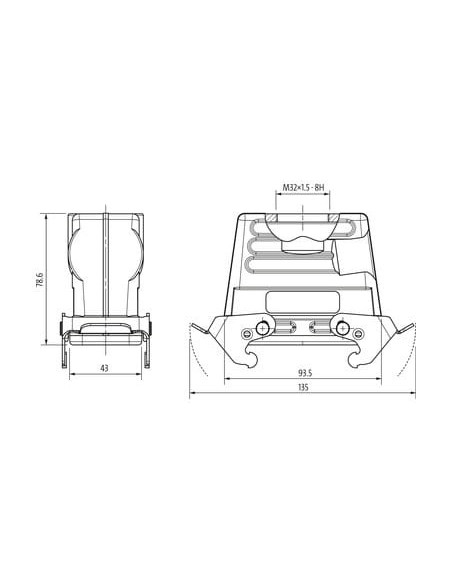

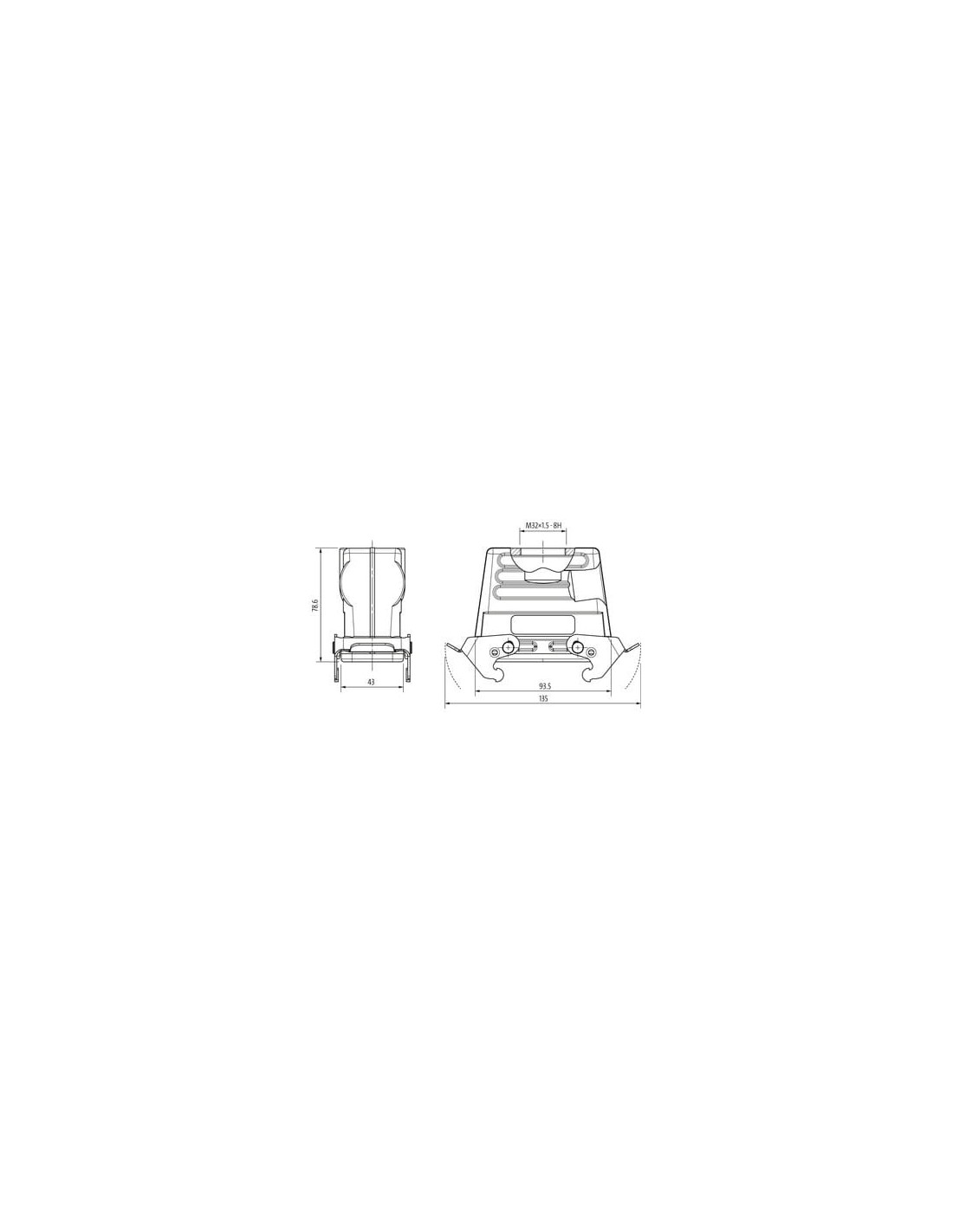

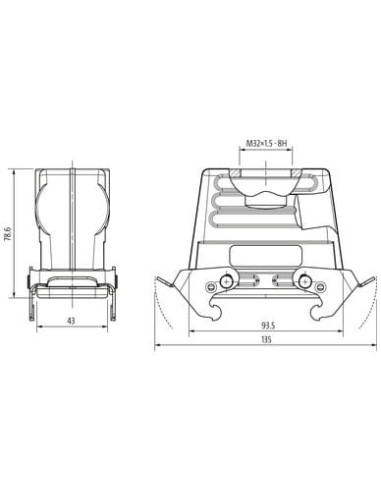

| Wysokość | 78,6 mm |
| Szerokość | 43 mm |
| Głębokość | 135 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

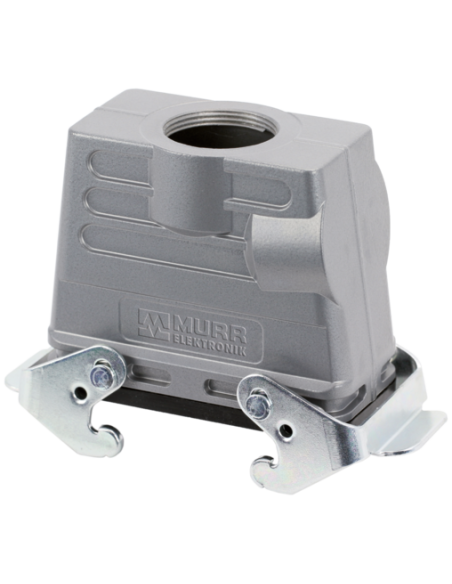

Obudowa Modlink Heavy B16 – Wysoki Profil IP65 do Zastosowań Przemysłowych
Obudowa Modlink Heavy w wersji wysokoprofilowej z podwójną dźwignią blokującą to solidne rozwiązanie przeznaczone do profesjonalnych aplikacji przemysłowych. Produkt spełnia wymagania stopnia ochrony IP65, zapewniając skuteczną ochronę podzespołów elektrycznych w trudnych warunkach eksploatacyjnych, zarówno wewnątrz, jak i na zewnątrz obiektów.
Wytrzymała konstrukcja i niezawodność w środowiskach przemysłowych
Obudowa Modlink Heavy została wykonana z precyzyjnie odlewanego ciśnieniowo aluminium, które następnie pokryto warstwą farby proszkowej. Dzięki temu uzyskano nie tylko podwyższoną odporność na uszkodzenia mechaniczne, ale również długotrwałą ochronę przed korozją. Dodatkowo, elementy blokujące zostały wykonane ze stali ocynkowanej, co przekłada się na wysoką trwałość mechanizmu zamykającego, nawet podczas intensywnej eksploatacji.
Zastosowanie obudowy z podwójną dźwignią blokującą
Dzięki zastosowaniu podwójnej dźwigni blokującej uzyskuje się jeszcze lepsze uszczelnienie i stabilność montażu. Rozwiązanie to jest szczególnie doceniane w branżach, gdzie liczy się zwiększona odporność na pył, wodę czy wibracje, np. w:
- automatyce przemysłowej,
- instalacjach maszyn i linii produkcyjnych,
- szafach sterowniczych,
- systemach rozdzielczych energii elektrycznej,
- branżach spożywczych, chemicznych i energetycznych.
Główne zalety obudowy Modlink Heavy B16
- Wysoki profil umożliwia zabudowę większych złącz lub podzespołów.
- Bezpieczne zamykanie podwójną dźwignią, eliminujące przypadkowe rozłączenie.
- Gwint montażowy M32 zapewnia szerokie możliwości podłączeniowe oraz łatwą integrację z kablami o różnych średnicach.
- Uszczelka z NBR gwarantuje utrzymanie szczelności oraz odporność chemiczną.
- Odporność na szeroki zakres temperatur roboczych od -40°C do +100°C.
- Kompaktowe wymiary (wysokość 78,6 mm, szerokość 43 mm, głębokość 135 mm) pozwalają na zastosowanie obudowy nawet w ograniczonych przestrzeniach montażowych.
Typowe zastosowania i możliwości wykorzystania
Obudowa Modlink Heavy jest idealnym wyborem do ochrony złączy przemysłowych oraz urządzeń elektrycznych i elektronicznych w wymagających środowiskach. Doskonale sprawdza się w aplikacjach, gdzie niezbędna jest szczelność, bezpieczeństwo i niezawodność, na przykład w rozbudowanych systemach rozdzielczej, przełącznicach, sterownikach linii produkcyjnych czy automatyce budynkowej.
Dzięki wysokiej jakości materiałom, precyzyjnemu wykonaniu i stopniowi ochrony IP65 obudowa przyczynia się do wydłużenia żywotności i bezawaryjności instalacji elektrycznych.
