B24
Obudowa (wysoka)
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 78,6 mm |
| Szerokość | 43 mm |
| Głębokość | 161 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

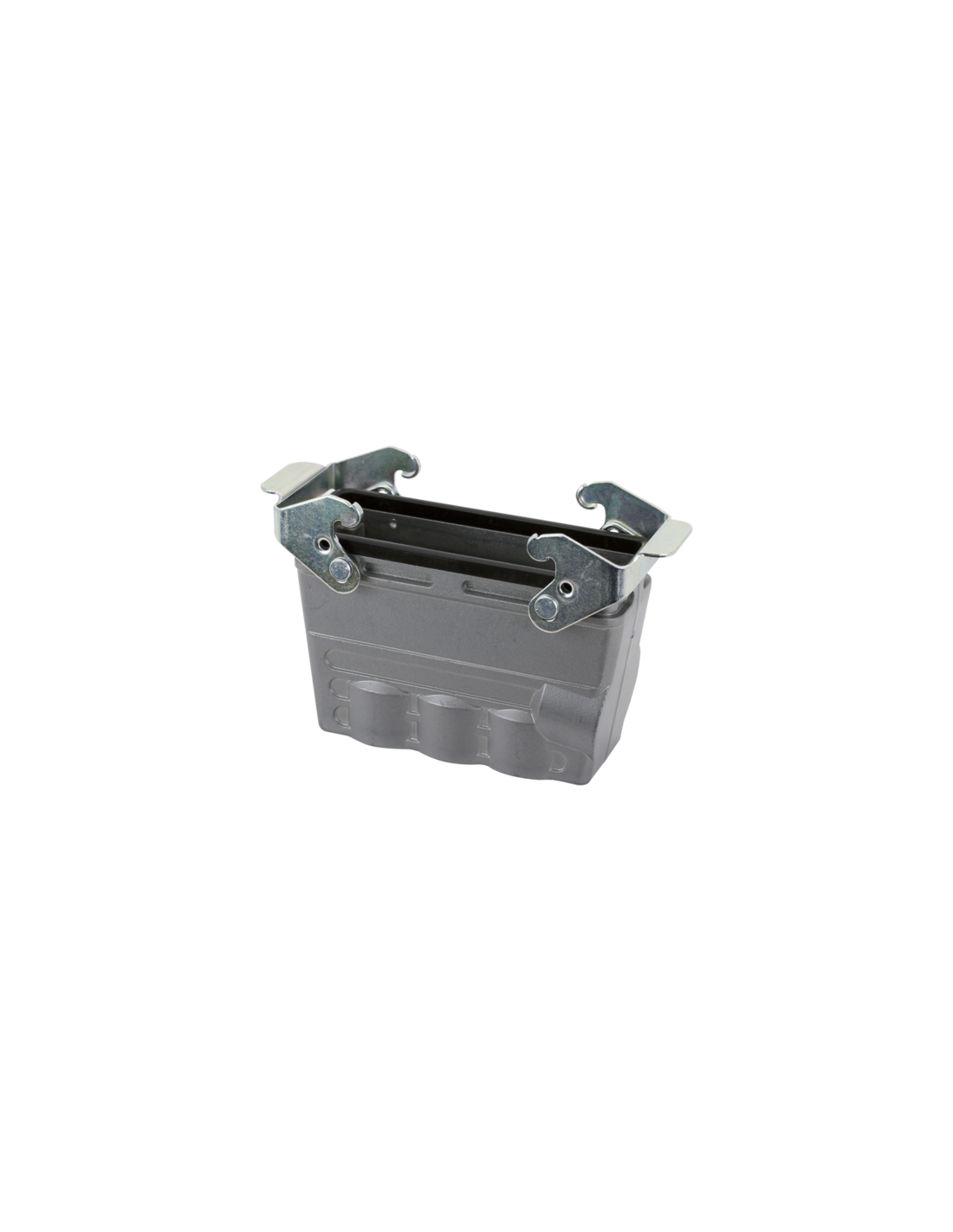

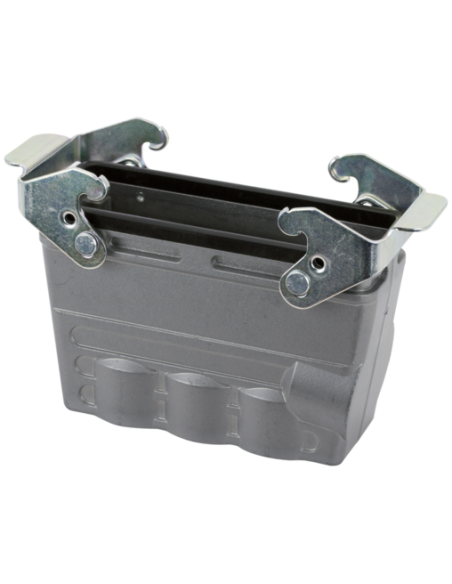

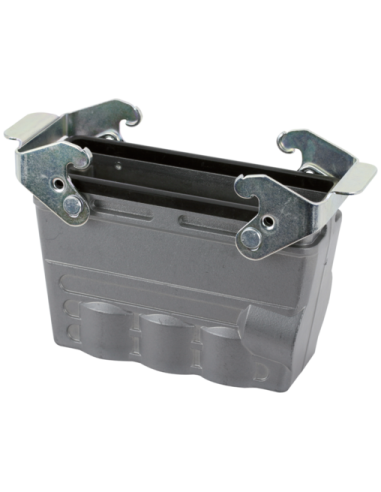

Obudowa Modlink Heavy B24 – wysoki profil, zabezpieczenie IP65
Obudowa Modlink Heavy B24 o wysokim profilu to profesjonalne rozwiązanie do wymagających zastosowań przemysłowych. Model o oznaczeniu 70MH-GKGHQ-B01D000 został zaprojektowany z myślą o zapewnieniu maksymalnej ochrony komponentów elektrycznych oraz automatyki, nawet w trudnych warunkach środowiskowych. Zastosowanie solidnych materiałów gwarantuje niezawodność oraz długą żywotność produktu.
Wysoka szczelność – ochrona IP65
Obudowa B24 została wykonana zgodnie z normą EN IEC 60529, zapewniając szczelność na poziomie IP65. Tak wysoki stopień ochrony przed pyłem i strumieniami wody umożliwia montaż zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych. Sprawdzi się wszędzie tam, gdzie wymagana jest odporność na czynniki zewnętrzne: wilgoć, pył, zabrudzenia czy przypadkowy kontakt z cieczami.
Wytrzymała konstrukcja do zastosowań przemysłowych
Solidna obudowa została wykonana z wysokiej jakości aluminiowego odlewu ciśnieniowego, który dodatkowo zabezpieczono proszkową powłoką. Mechanizm zamykania stanowią podwójne dźwignie blokujące wykonane ze stali, galwanizowane w celu zwiększenia odporności na korozję. Uszczelka z materiału NBR zapewnia doskonałą szczelność nawet podczas intensywnej eksploatacji.
- Zakres temperatury pracy: od -40°C do 100°C
- Minimalna liczba cykli wtykowych: 500
- Otwór montażowy: gwint M32

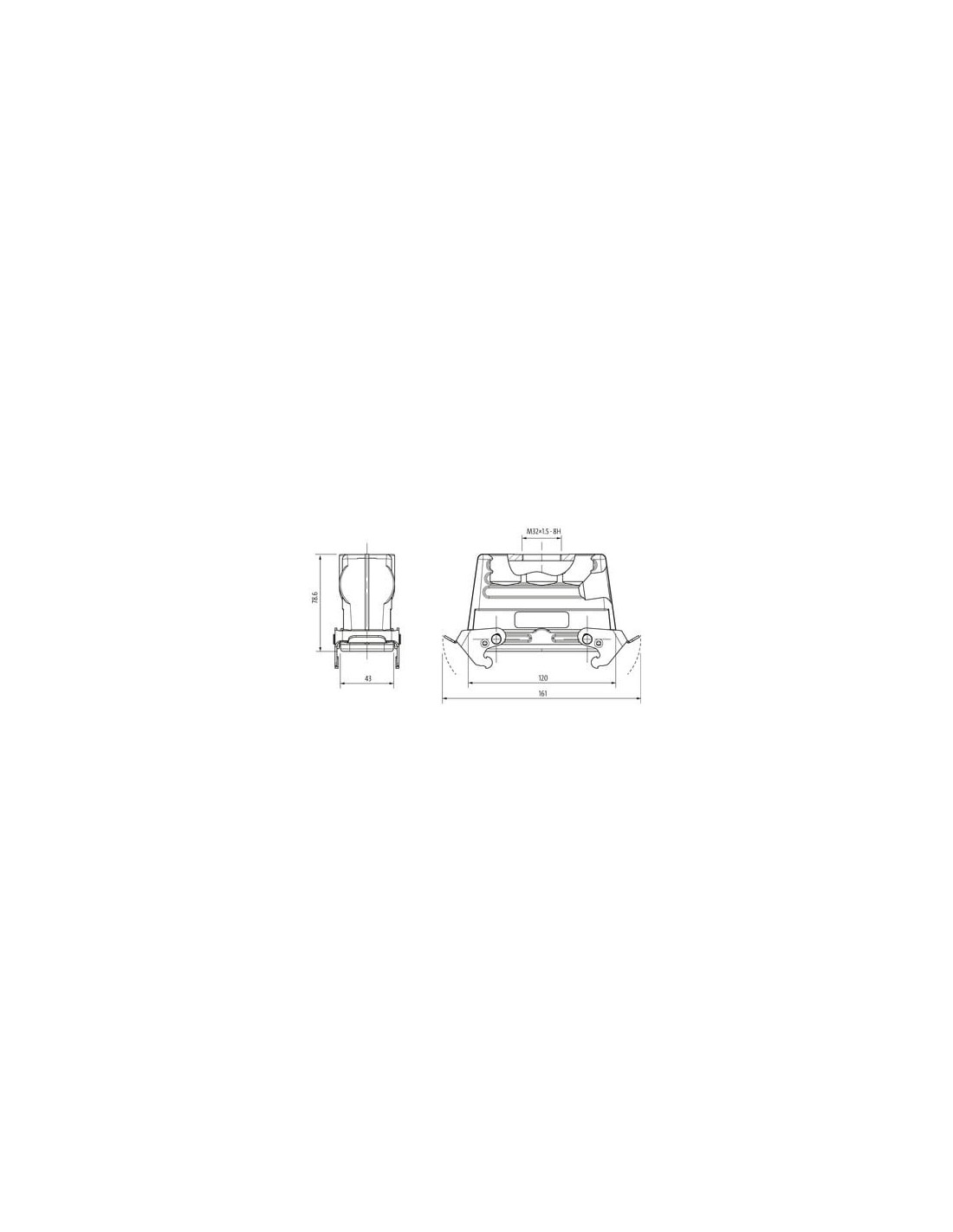

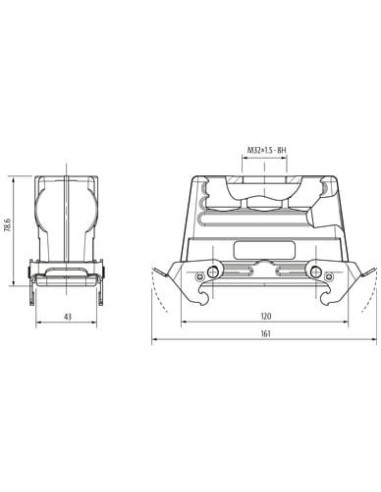

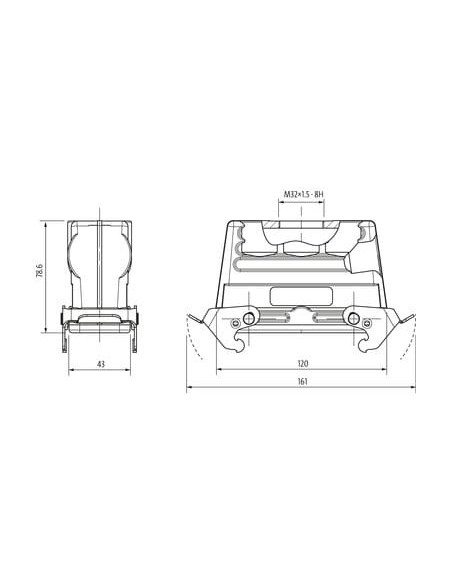

- Wymiary: wysokość 78,6 mm, szerokość 43 mm, głębokość 161 mm
- Rozmiar obudowy: B24
Możliwości zastosowania obudowy Modlink Heavy B24
Obudowa o wysokim profilu znajduje zastosowanie w szeroko pojętej automatyce przemysłowej, elektrotechnice, robotyce oraz w rozdzielniach energetycznych. To idealny wybór do ochrony wtyczek przemysłowych, złączy oraz elementów okablowania, które muszą pracować w trudnych warunkach środowiskowych. Sprawdzi się w przemyśle maszynowym, automotive, przy wyposażeniu linii produkcyjnych oraz stanowisk sterowniczych.
- Instalacje maszyn i urządzeń przemysłowych
- Systemy zasilania i sterowania
- Instalacje automatyki budynkowej
- Rozwiązania wymagające odporności na pył i wilgoć
Korzyści wynikające z zastosowania
Zastosowanie wytrzymałej obudowy o profilu B24 pozwala skutecznie chronić newralgiczne elementy infrastruktury przemysłowej. Podwójna dźwignia blokująca znacznie ułatwia szybkie zamykanie i otwieranie obudowy, co jest kluczowe podczas konserwacji czy serwisowania instalacji. Prosty układ odejścia kablowego oraz uniwersalny gwint M32 zapewniają wygodny i efektywny montaż w różnych aplikacjach.
Wybierając obudowę Modlink Heavy B24, zyskuje się pewność długotrwałej, bezpiecznej i niezawodnej eksploatacji – także w najtrudniejszych warunkach środowiskowych.
