Mocowanie styku
Żeński
4-piny
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 50 V |
| Prąd roboczy | 10 A |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 1000 MBit/s |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 9,5 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 4 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Wysokość | 20,3 mm |
| Szerokość | 16,7 mm |
| Głębokość | 45,7 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/10 |

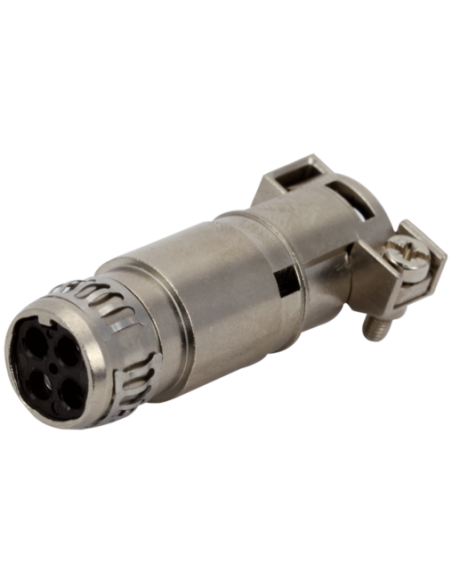

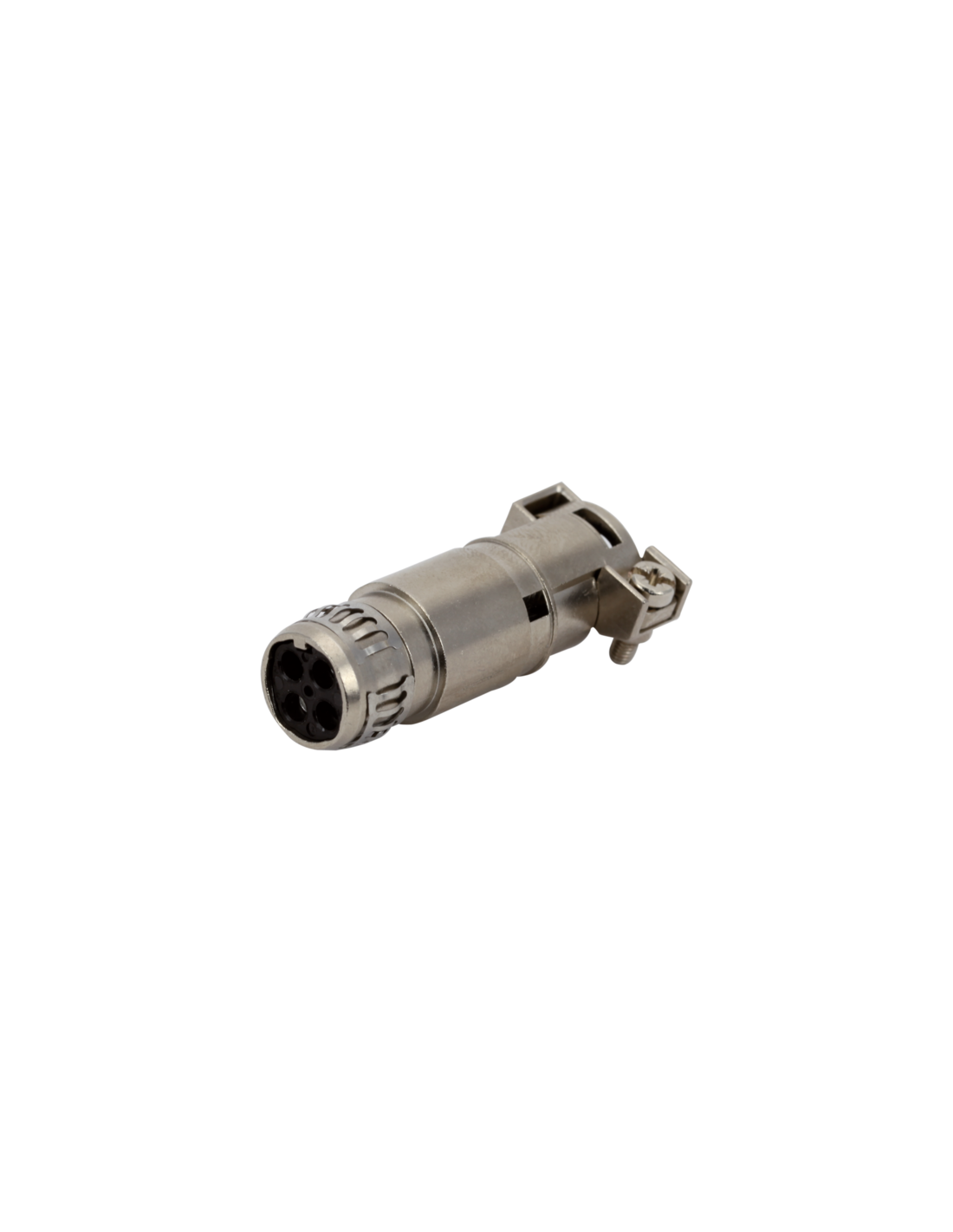

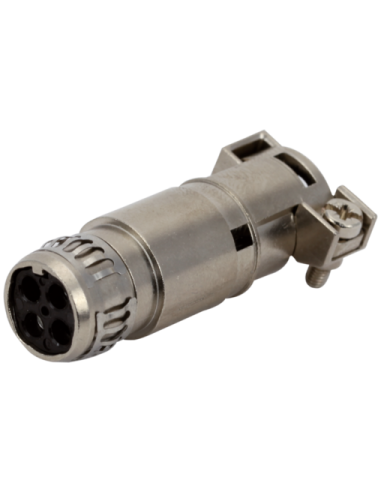

Nośnik styków żeńskich 4-biegunowy 70MH-ZKD01-0000000 – Złącze przemysłowe wysokiej klasy
Nośnik styków żeńskich 4-biegunowy 70MH-ZKD01-0000000 to specjalistyczny element przeznaczony do zastosowań w przemyśle automatyki, elektroniki oraz wszędzie tam, gdzie niezawodne i trwałe połączenia elektryczne mają kluczowe znaczenie.
Charakterystyka i zalety nośnika styków żeńskich – 4 piny
Produkt wyróżnia się solidną metalową obudową, zapewniającą skuteczną ochronę mechaniczną oraz odporność na czynniki zewnętrzne. Wyposażony w cztery piny, umożliwia niezawodne przesyłanie sygnałów lub zasilania pomiędzy urządzeniami.
- Wytrzymała konstrukcja: metalowa obudowa odporna na uszkodzenia i wpływ środowiska
- Szeroki zakres temperatury pracy: bezpieczeństwo działania od -40°C do 100°C
- Łatwy montaż: połączenie oparte na niezawodnym zacisku
- Długa żywotność: minimalna liczba cykli wtykowych wynosi 500
- Bezpieczeństwo elektryczne: spełnia wymagania norm EN 60664-1 oraz EN 60950-1
- Uniwersalność zastosowań: pasuje do przewodów o szerokim zakresie przekrojów (0,14 mm² – 2,5 mm²)
Zastosowanie nośnika styków żeńskich 4-pin
Nośnik styków żeńskich 70MH-ZKD01-0000000 to doskonały wybór do połączeń przemysłowych, budowy maszyn, paneli sterowania czy rozdzielni elektrycznych. Produkt dedykowany do pracy z komponentami Murrelektronik sprawdzi się również jako część rozwiązań komunikacyjnych w systemach wymagających szybkiej transmisji danych do 1000 MBit/s.
Typowe wykorzystanie i możliwości instalacyjne
Dzięki wysokiej odporności na warunki środowiskowe oraz wytrzymałej obudowie, nośnik styków 4-biegunowy znajduje zastosowanie w:
- Automatyce przemysłowej
- Przemysłowych sieciach komunikacyjnych
- Instalacjach maszyn i urządzeń
- Połączeniach zasilania i sygnałów
- Budowie rozdzielnic
- Systemach pomiarowych
Precyzja wykonania oraz klasa palności UL94 V-0 zapewniają bezpieczeństwo użytkowania także w wymagających środowiskach, a ergonomiczne wymiary pozwalają na zainstalowanie złącza nawet w miejscach o ograniczonej przestrzeni.
Nośnik styków żeńskich 70MH-ZKD01-0000000 – pewność połączenia w każdej aplikacji
Wysokiej jakości nośnik styków żeńskich to niezawodne połączenie oraz skuteczna ochrona zarówno dla instalacji zasilających, jak i sygnałowych. Solidne wykonanie, zgodność ze standardami i łatwość montażu sprawiają, że jest to praktyczny wybór do każdego systemu przemysłowego.
