Dostępny
B24
Osłonka (wysoka)
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M40 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 76 mm |
| Szerokość | 43 mm |
| Głębokość | 120 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

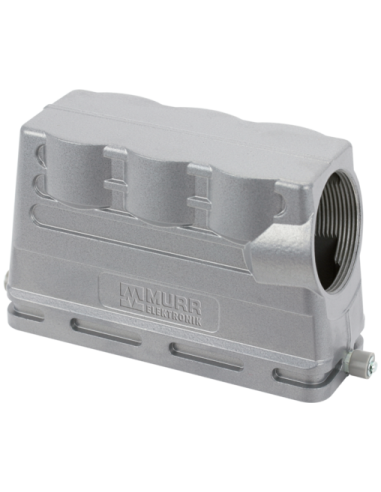

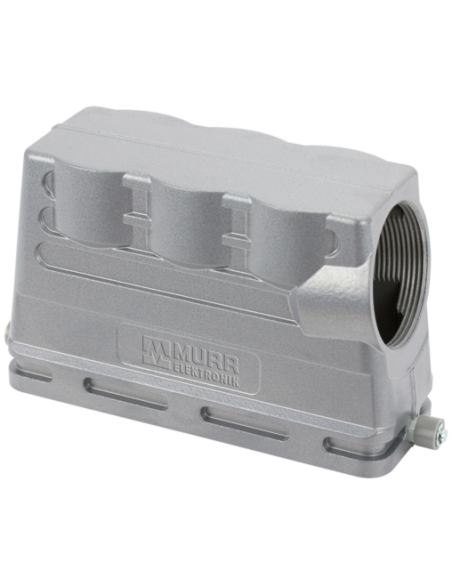

Obudowa Modlink Heavy B24 – Wysoki profil, IP65, aluminiowa, Murrelektronik
Obudowa Modlink Heavy B24 o wysokim profilu to solidny, przemysłowy komponent marki Murrelektronik, przeznaczony do zastosowań w wymagających warunkach przemysłowych. Dzięki wysokiemu stopniowi ochrony IP65 oraz wytrzymałej konstrukcji z aluminiowego odlewu ciśnieniowego obudowa zapewnia długotrwałą ochronę komponentów elektrycznych i elektronicznych przed czynnikami zewnętrznymi.
Najważniejsze zalety obudowy Modlink Heavy B24
- Wysoki profil – idealny do zastosowań, gdzie wymagana jest dodatkowa przestrzeń montażowa.
- Stopień ochrony IP65 – odporność na pył oraz strumienie wody, co gwarantuje niezawodność działania nawet w trudnych warunkach.
- Konstrukcja z aluminiowego odlewu ciśnieniowego – zapewnia dużą wytrzymałość mechaniczną i odporność na korozję.
- Pojedyncza dźwignia zamykająca – umożliwia szybkie i łatwe zamknięcie oraz otwarcie obudowy.
- Montaż boczny (odejście kablowe boczne) – wygodny dostęp do przewodów i łatwość instalacji.
- Długi czas eksploatacji – minimum 500 cykli wtykowych.
- Gwint montażowy M40 – umożliwia montaż szerokiego zakresu wkładów i złącz przemysłowych.
Możliwości zastosowania obudowy przemysłowej B24
Obudowa przemysłowa Modlink Heavy B24 znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych, gdzie wymagana jest ochrona połączeń elektrycznych i elektronicznych przed wilgocią, kurzem oraz uszkodzeniami mechanicznymi. Komponent to doskonały wybór w instalacjach automatyki przemysłowej, szafach sterowniczych, maszynach produkcyjnych czy liniach montażowych.
- Szeroko stosowana w automatyce przemysłowej i systemach sterowania.
- Idealna do zastosowań w warsztatach, halach produkcyjnych oraz stacjach rozdzielczych.
- Rekomendowana do miejsc, gdzie sprzęt podlega częstym cyklom podłączania i odłączania.
- Odpowiednia do pracy w szerokim zakresie temperatur: od -40°C do 100°C.
Właściwości materiałowe i mechaniczne

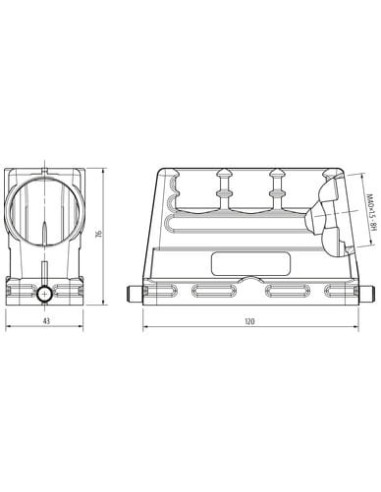

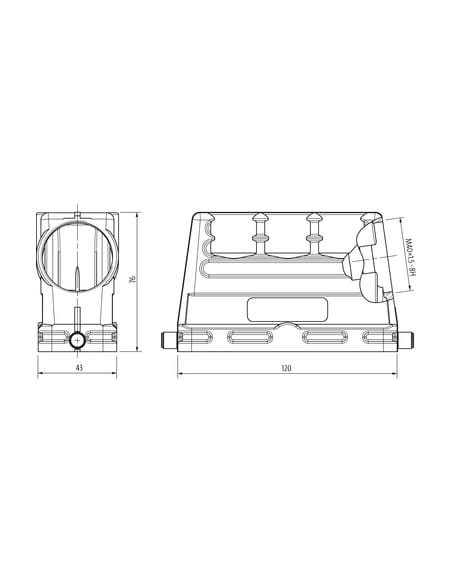

Korpus obudowy wykonany jest z aluminiowego odlewu ciśnieniowego i zabezpieczony powłoką malowaną proszkowo, co zapewnia ochronę przed korozją i negatywnym wpływem czynników środowiskowych. Elementy blokujące wykonane są ze stali, pokryte warstwą cynkowaną. Wysokość obudowy wynosi 76 mm, szerokość 43 mm, a głębokość 120 mm, co pozwala na montaż nawet większych złącz i insertów.
Kluczowe cechy techniczne
- Rozmiar: B24
- Wysokość: 76 mm
- Szerokość: 43 mm
- Głębokość: 120 mm
- Klasa ochrony: IP65 (przy zamknięciu ze złączem śrubowym)
- Materiał: aluminiowy odlew ciśnieniowy, stalowy mechanizm blokujący
- Kategorie klimatyczne: 40/100/21 według EN IEC 60068-1
Obudowa Modlink Heavy B24 marki Murrelektronik to gwarancja niezawodności oraz bezpieczeństwa połączeń elektrycznych w środowiskach wymagających wysokiej ochrony, co czyni ją doskonałym wyborem do zastosowań przemysłowych.
