B6
Żeński
10-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,8 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 10 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 70 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |
| Wysokość | 36,2 mm |
| Szerokość | 33,8 mm |
| Głębokość | 51 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

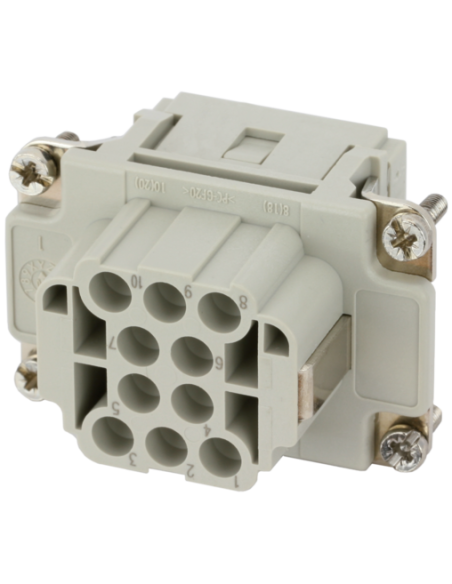

Wkładka do złączy przemysłowych Modlink Heavy B6 żeńska 10-polowa 500V 16A – 70MH-EB010-DC03020
Wkładka żeńska Modlink Heavy B6 10-polowa to niezawodne rozwiązanie przeznaczone do złączy przemysłowych, wykorzystywanych w środowiskach o podwyższonych wymaganiach dotyczących trwałości i bezpieczeństwa połączeń elektrycznych. Produkt ten znajduje szerokie zastosowanie w automatyce przemysłowej, instalacjach maszyn, liniach produkcyjnych, rozdzielnicach oraz szafach sterowniczych.
Zastosowanie wkładki złącza Modlink Heavy B6 w przemyśle
Wkładka 70MH-EB010-DC03020 doskonale sprawdza się w miejscach, gdzie konieczne jest jednoczesne podłączanie lub rozłączanie wielu przewodów, zachowując wysoką niezawodność oraz odporność na trudne warunki środowiskowe. Dzięki podwyższonym parametrom elektrycznym oraz mechanicznej trwałości jest chętnie stosowana w:
- Maszynach przemysłowych – zapewnia szybkie i bezpieczne połączenie między modułami maszyny.
- Sektorze produkcyjnym – umożliwia łączenie układów zasilania i sterowania nawet w trudnych warunkach.
- Systemach automatyki – pozwala na wygodne i trwałe połączenia w rozdzielnicach oraz szafach sterowniczych.
- Liniach montażowych – gwarantuje szybki montaż oraz demontaż połączeń elektrycznych.
Najważniejsze zalety wkładki Modlink Heavy B6
- Wysoka trwałość mechaniczna – przystosowana do min. 500 cykli wtykowych.
- Odporność na warunki środowiskowe – praca w temperaturach od -40°C do +125°C.
- Bezpieczeństwo – wysoka odporność na przepięcia (do 6 kV) oraz wysoka klasa palności (UL94 V-0).
- Łatwość instalacji – zaciskowe połączenia zapewniają szybki montaż przewodów o przekroju od 0,14 mm² do 4 mm².
- Solidna konstrukcja – elementy stykowe wykonane z posrebrzanego mosiądzu.
Budowa i kompatybilność złącza Modlink Heavy B6

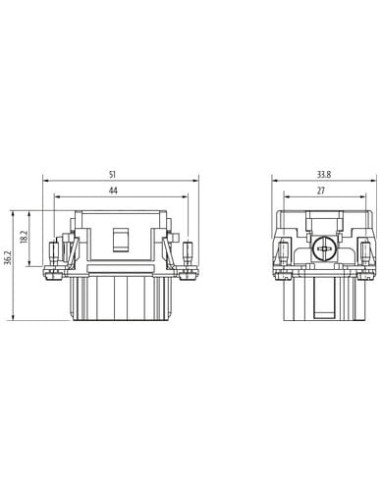

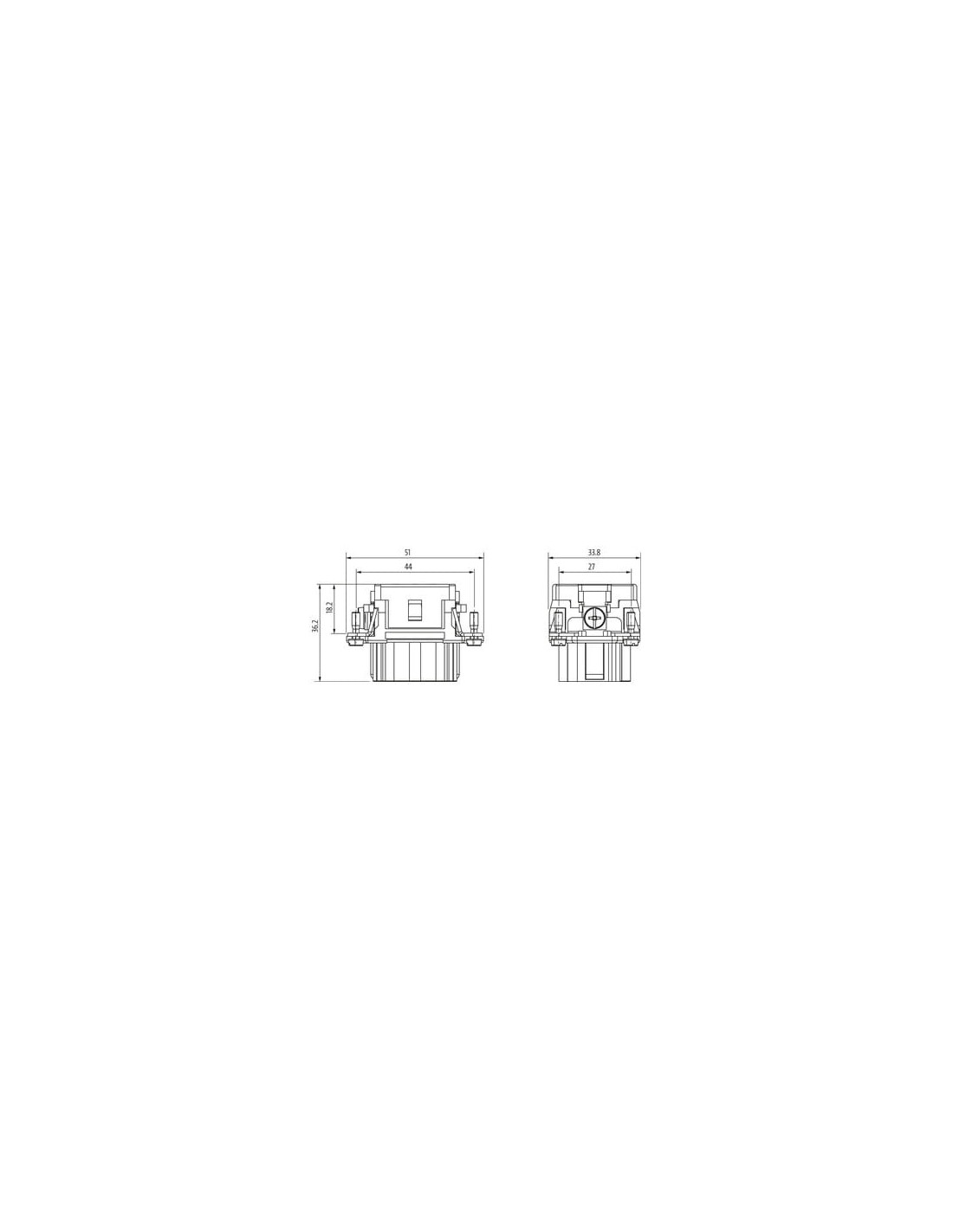

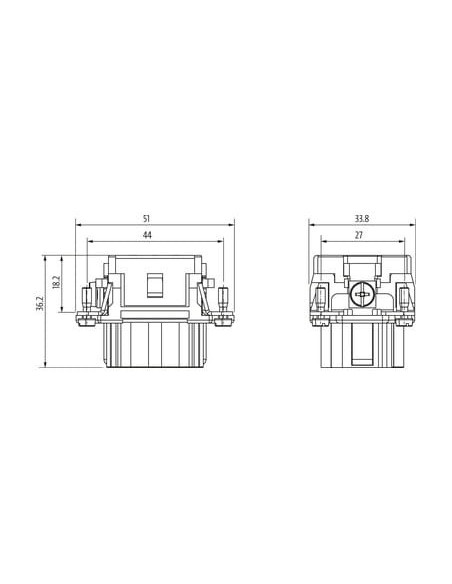

Wkładka żeńska B6 oferuje 10 wytrzymałych torów prądowych oraz dodatkowe miejsce na przewód ochronny PE, co umożliwia bezpieczne przesyłanie sygnałów i zasilania w jednym złączu. Kompaktowa konstrukcja (51 x 33,8 x 36,2 mm) pozwala na montaż w rozdzielnicach o ograniczonej przestrzeni. Produkt zaprojektowano do współpracy z kompatybilnymi gniazdami B6 standardowych systemów złącz przemysłowych.
Parametry techniczne i bezpieczeństwo
Oferowana wkładka złącza przemysłowego charakteryzuje się nominalnym napięciem roboczym do 500 V AC/DC oraz prądem 16 A, co gwarantuje szerokie możliwości zastosowania zarówno w obwodach sygnałowych, jak i w aplikacjach zasilających. Dzięki wysokiemu stopniowi izolacji i odporności na zanieczyszczenie (stopień 3) produkt ten wpisuje się w wymagania nowoczesnych zakładów produkcyjnych.
