Dostępny
Męski
RJ45
8-piny, ekranowany
do 70MH-MAL10-0010000
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 50 V |
| Prąd roboczy | 1,75 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5 |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,25 mm² |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,6 mm |
| Typ połączenia | Zaciski narzynające IDC |
| Family construction form | RJ45 |
| Cykle wtykowe min. | 750 |
Instalowanie | Układ pinów
| Liczba biegunów | 8 |
Ochrona urządzenia | Elektryczna
| Kategoria przepięcia (EN 60950-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał styk | Stop miedzi |
| Materiał mocowanie styków | PC |
Dane mechaniczne | Dane montażowe
| Wysokość | 9,5 mm |
| Szerokość | 13,7 mm |
| Głębokość | 43,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |

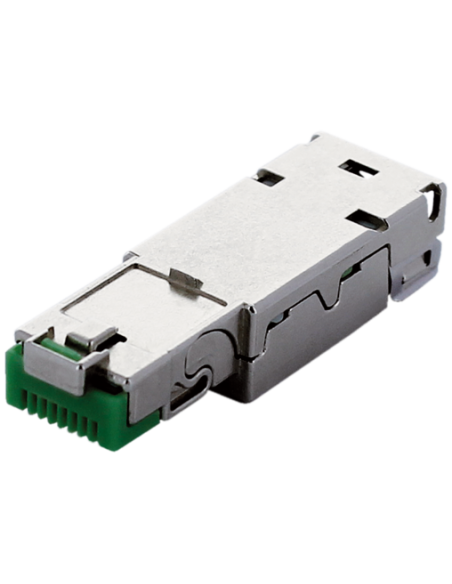

Złącze przemysłowe RJ45 Modlink Heavy IP20 – męski, 0°, 8-pinowy
Modlink Heavy RJ45 IP20 o kodzie 70MH-ZRJ45-1000000 to wysokiej jakości przemysłowe złącze sieciowe, przeznaczone do nowoczesnych rozwiązań komunikacyjnych w automatyce i przemyśle. Złącze zostało zaprojektowane w standardzie RJ45 z ośmioma pinami, co gwarantuje niezawodne połączenie oraz dużą uniwersalność w zastosowaniach sieciowych. Solidna, ekranowana konstrukcja zapewnia wysoką ochronę przed zakłóceniami elektromagnetycznymi, co sprawdza się w trudnych warunkach przemysłowych.
Najważniejsze zalety złącza RJ45 Modlink Heavy
- Wytrzymała konstrukcja – obudowa wykonana z cynkowego odlewu ciśnieniowego zapewnia dużą odporność mechaniczną i trwałość nawet w intensywnie eksploatowanych aplikacjach.
- Bezpieczeństwo transmisji – ekranowanie oraz pozłacane styki minimalizują ryzyko zakłóceń i gwarantują stabilność sygnału nawet przy maksymalnej prędkości transmisji do 1000 Mbit/s (kategoria CAT5).
- Uniwersalność użycia – kompatybilność z większością przemysłowych systemów komunikacji sieciowej.
- Szybki i pewny montaż – zastosowanie zacisków IDC pozwala na łatwe i efektywne podłączenie przewodów bez konieczności lutowania.
- Wysoka odporność temperaturowa – przystosowane do pracy w szerokim zakresie temperatur: od -40°C do +70°C.
- Duża liczba cykli łączeniowych – trwałość potwierdzona możliwością wykonania minimum 750 cykli wtykowych.
Zastosowanie przemysłowego złącza RJ45
Złącze Modlink Heavy RJ45 IP20 przeznaczone jest do łączenia urządzeń w sieciach przemysłowych, wymagających wydajnej transmisji danych oraz odporności na warunki zewnętrzne. Sprawdzi się w:
- systemach automatyki przemysłowej,
- instalacjach maszyn i urządzeń produkcyjnych,
- infrastrukturalnych instalacjach sieciowych w halach produkcyjnych,
- aplikacjach wymagających sprawnego okablowania teleinformatycznego,
- zastosowaniach w trudnych warunkach przemysłowych (kurz, drgania, zmienne warunki atmosferyczne).
Budowa złącza RJ45 – gwarancja niezawodności
Obudowa ze stopu cynku nie tylko zapewnia wysoki poziom ochrony mechanicznej, ale także pełni rolę ekranowania, eliminując zakłócenia sygnału. Pozłacane styki gwarantują długotrwałą i stabilną transmisję niezależnie od liczby połączeń. Zastosowany materiał – miedź i PC – zapewnia niezawodność zarówno pod kątem elektrycznym, jak i mechanicznym.
Modlink Heavy RJ45 IP20 to profesjonalny komponent sprawdzający się wszędzie tam, gdzie wymagana jest stabilna i szybka transmisja danych w wymagającym środowisku przemysłowym.
