B16
Osłonka
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

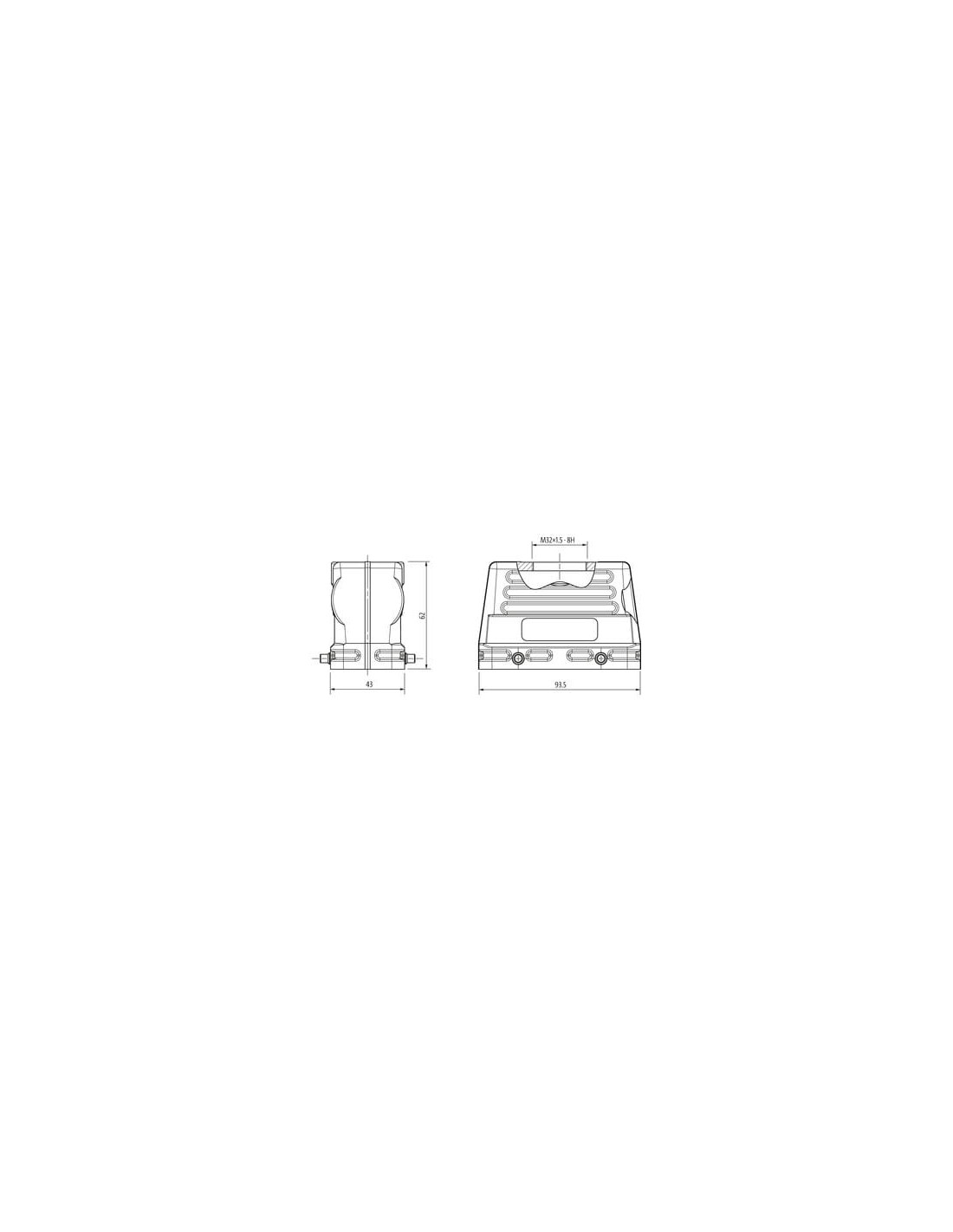

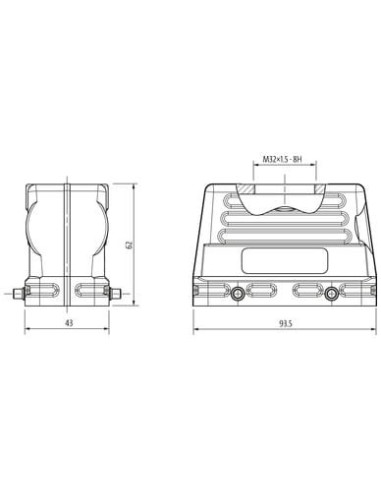

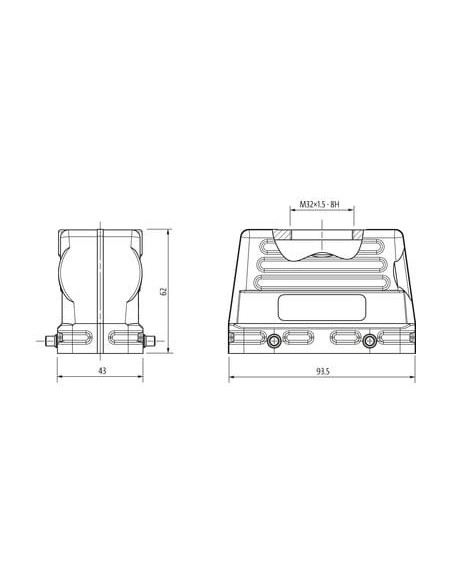

Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 62 mm |
| Szerokość | 43 mm |
| Głębokość | 93,5 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

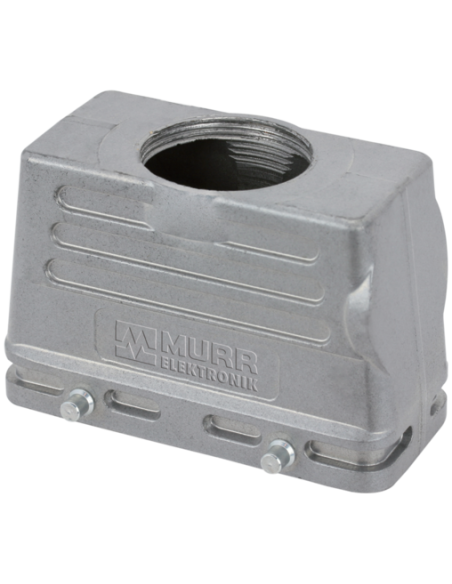

Obudowa Modlink Heavy B16 - niezawodna ochrona dla przemysłowych połączeń elektrycznych
Obudowa Modlink Heavy B16, kod produktu: 70MH-GTFNQ-A01D000, to wysokiej klasy rozwiązanie dedykowane wymagającym zastosowaniom przemysłowym, gdzie priorytetem są niezawodność, trwałość oraz odpowiedni stopień ochrony. Dzięki niskoprofilowej konstrukcji ta osłona sprawdzi się doskonale w miejscach o ograniczonej przestrzeni montażowej.
Przemysłowa obudowa - zastosowanie i możliwości wykorzystania
Obudowa B16 Modlink Heavy przeznaczona jest do budowy połączeń elektrycznych w automatyce przemysłowej, maszynach, panelach sterowniczych oraz wszędzie tam, gdzie konieczne jest zastosowanie komponentów gwarantujących szczelność i odporność na trudne warunki środowiskowe. Dzięki wykonaniu z aluminiowego odlewu ciśnieniowego oraz podwójnej dźwigni blokującej gwarantuje wysoki poziom bezpieczeństwa i stabilności mocowania.
- Niski profil umożliwia montaż w trudno dostępnych przestrzeniach.
- Wysoka odporność mechaniczna dzięki zastosowaniu wysokiej jakości materiałów.
- Zapewnia szczelność na poziomie IP65 zgodnie z EN IEC 60529.
- Prosty kierunek odejścia kablowego — łatwość prowadzenia przewodów.
- Solidna blokada – podwójna dźwignia dla pewnego zamknięcia.
- Możliwość łączenia z dedykowanymi wkładkami i złączami Murrelektronik.
Odporność na czynniki zewnętrzne i gwarancja szczelności – obudowa IP65
Dzięki zastosowanej konstrukcji oraz wysokiej jakości uszczelnieniu, obudowa B16 zapewnia stopień ochrony IP65. Chroni wewnętrzne połączenia przed wnikaniem kurzu oraz strumieniami wody. Jest przeznaczona do pracy w szerokim zakresie temperatur od -40°C do +100°C, spełniając wymagania klimatyczne normy EN IEC 60068-1 (klasa 40/100/21).
Zalety konstrukcyjne — trwałość i bezpieczeństwo użytkowania
Wyróżnikiem tej obudowy jest zastosowanie malowanego proszkowo aluminiowego odlewu ciśnieniowego oraz elementów blokujących ze stali ocynkowanej, co przekłada się na wysoką odporność na uszkodzenia mechaniczne i korozję. Gwint montażowy M32 umożliwia bezpieczny i trwały montaż dławików kablowych. Minimalna liczba cykli wtykowych to aż 500, co potwierdza jej trwałość w codziennym użytkowaniu przemysłowym.
Typowe zastosowania dla osłony Modlink Heavy B16
Obudowa sprawdzi się m.in. w:
- Szafach sterowniczych i rozdzielnicach elektrycznych.
- Automatyce przemysłowej oraz liniach produkcyjnych.
- Maszynach i urządzeniach narażonych na trudne warunki środowiskowe.
- Systemach zasilania i przesyłu sygnałów w instalacjach energoelektronicznych.
Wybór obudowy Modlink Heavy B16 to gwarancja długotrwałej ochrony i niezawodności połączeń elektrycznych, nawet w najtrudniejszych aplikacjach przemysłowych.
