B16
Osłonka
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 62 mm |
| Szerokość | 43 mm |
| Głębokość | 93,5 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |
Obudowa przemysłowa B16 niski profil IP65 – solidna ochrona złącza w wymagających aplikacjach

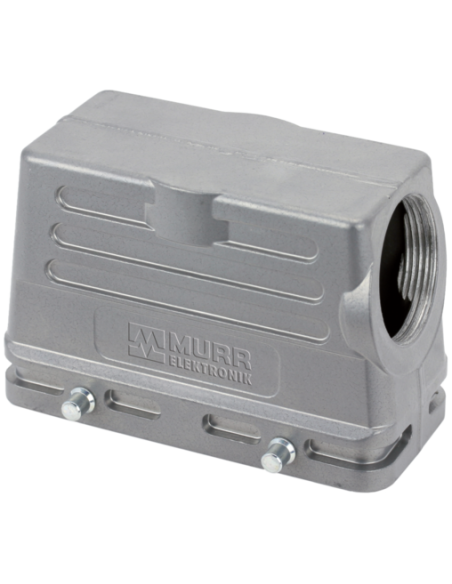

B16 niski profil, IP65 to wytrzymała obudowa przemysłowa renomowanej marki Murrelektronik, przeznaczona do zastosowań wymagających pewnej ochrony i niezawodności. Model o kodzie produktu: 70MH-GTFNQ-A02D000 został zaprojektowany z myślą o bezpiecznym montażu złącz w środowiskach, gdzie liczy się szczelność oraz odporność mechaniczna.
Cechy konstrukcyjne i materiałowe obudowy B16 – gwarancja trwałości
Obudowa wykonana jest z aluminiowego odlewu ciśnieniowego, pokrytego trwałą warstwą malowania proszkowego, co zapewnia zwiększoną odporność na korozję oraz uszkodzenia mechaniczne. Powłoka blokady została zabezpieczona technologią galwaniczną, a mechanizm podwójnej dźwigni blokującej gwarantuje stabilność i bezpieczeństwo połączenia nawet w trudnych warunkach pracy.
- Stopień ochrony IP65 – szczelność przeciwko pyłom i wodzie, idealna dla przemysłu.
- Odejście kablowe boczne – wygodna organizacja przewodów w rozdzielniach i szafach sterowniczych.
- Gwint montażowy M32 – kompatybilność z szeroką gamą dławnic kablowych.
- Cykle wtykowe: minimum 500 – długotrwała żywotność przy częstym łączeniu i rozłączaniu.
Typowe zastosowania obudowy przemysłowej B16
Obudowa z serii B16 znajduje zastosowanie w szeroko pojętej automatyce przemysłowej, systemach sterowania maszyn oraz instalacjach elektrycznych narażonych na trudne warunki środowiskowe. Dzięki wysokiemu stopniowi ochrony i solidnej konstrukcji sprawdzi się w takich miejscach jak:
- Przemysł spożywczy – ochrona układów elektrycznych przed wilgocią i zapyleniem.
- Linie produkcyjne – niezawodność podczas intensywnej eksploatacji.
- Maszyny i urządzenia – łatwy montaż oraz bezpieczne łączenie przewodów.
- Infrastruktura energetyczna i automatyka budynkowa.
Zalety użytkowania obudowy B16, IP65
Wysoki komfort montażu dzięki bocznemu odejściu kablowemu oraz wygodnemu zamkowi na podwójną dźwignię. Obudowa zapewnia skuteczną ochronę złączy w szerokim zakresie temperatur roboczych od -40°C do +100°C, co pozwala na montaż w aplikacjach zarówno w chłodniach, jak i w otoczeniu o podwyższonej temperaturze.

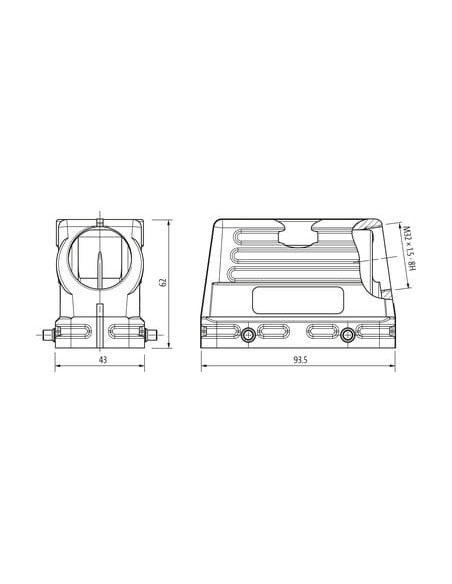

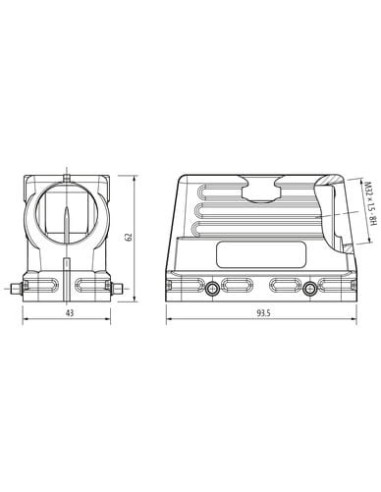

Kompaktowe wymiary (wysokość 62 mm, szerokość 43 mm, głębokość 93,5 mm) umożliwiają zastosowanie nawet w miejscach o ograniczonej przestrzeni montażowej.
Podsumowanie – profesjonalna ochrona złączy dla przemysłu
Model B16 niski profil, IP65 o kodzie 70MH-GTFNQ-A02D000 to uniwersalna, wytrzymała obudowa do złączy przemysłowych, gwarantująca długotrwałą i stabilną pracę nawet w najbardziej wymagających środowiskach produkcyjnych i technicznych.
