Dostępny
A3
Żeński
7-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Zgodność z EN 61984 napięcia znamionowego jedynie w plastikowych obudowach. W metalowych obudowach napięcie znamionowe wynosi 42 V (bez dodatkowej izolacji).
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,3 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 7 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 25 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PBT GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | A3 |
| Wysokość | 33,1 mm |
| Szerokość | 21 mm |
| Głębokość | 21 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

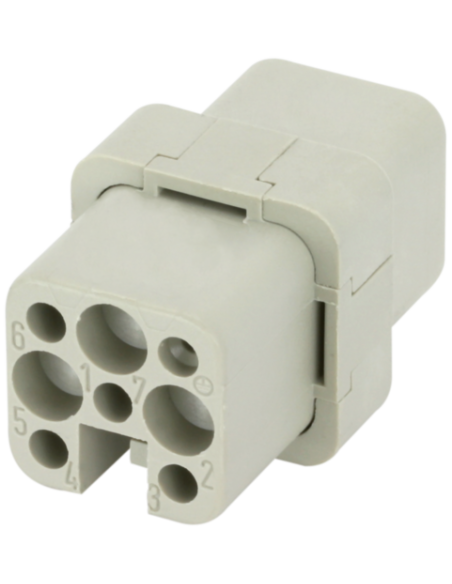

Wkładka żeńska Modlink Heavy A3 7-polowa 250V 16A – Zastosowanie i możliwości
WkładkaModlink Heavy A3 to wysokiej jakości element złączny, przeznaczony do profesjonalnych instalacji elektrycznych i przemysłowych. Produkt oznaczony kodem 70MH-EB007-AC01020 został zaprojektowany z myślą o zapewnieniu niezawodnego połączenia nawet w wymagających warunkach pracy. Wkładka żeńska A3 sprawdza się wszędzie tam, gdzie wymagana jest bezpieczna i trwała transmisja sygnału oraz zasilania.
Najważniejsze cechy wkładki Modlink Heavy A3
- 7-polowa konstrukcja + PE – umożliwia wygodną realizację połączeń wieloprzewodowych.
- Zakres napięć do 250V – pozwala na bezpieczną pracę w instalacjach niskiego i średniego napięcia.
- Maksymalny prąd roboczy 16A – oferuje szerokie możliwości zastosowania w automatyce przemysłowej i instalacjach energetycznych.
- Zakres temperatury pracy od -40°C do 125°C – umożliwia bezproblemowe użytkowanie w trudnych warunkach środowiskowych.
- Wytrzymałość mechaniczna – solidna budowa i odporność na siły trzymania do 70N gwarantują długą i niezawodną eksploatację.
- Izolacja i bezpieczeństwo – wysoka rezystancja izolacji, stopień zanieczyszczenia 3 oraz kategoria przepięciowa III zapewniają podwyższony poziom ochrony.
- Materiał styku posrebrzany, styk wykonany z mosiądzu – gwarantuje doskonałe przewodzenie i odporność na korozję.
Typowe zastosowania i zalety
Wkładka Modlink Heavy A3 jest szeroko wykorzystywana w szafach sterowniczych, maszynach przemysłowych, systemach automatyki, liniach produkcyjnych oraz w aplikacjach wymagających niezawodnych złączy wielopinowych. Doskonale sprawdza się w miejscach, gdzie istotna jest wysoka trwałość, odporność na wibracje oraz zapewnienie bezpiecznego przesyłu zasilania i sygnałów.
- Łatwy montaż oraz uniwersalność zastosowań – przystosowana do szerokiego zakresu przekrojów przewodów oraz różnych typów obudów.
- Odporność na ekstremalne temperatury – idealna do zastosowań w trudnych warunkach przemysłowych i klimatycznych.
- Bezpieczeństwo eksploatacji – spełnia normy EN 61984, EN 60664-1 oraz UL94 klasy V-0.
- Długi okres użytkowania – gwarantowana minimalna liczba 500 cykli wtykowych.
Budowa i kompatybilność

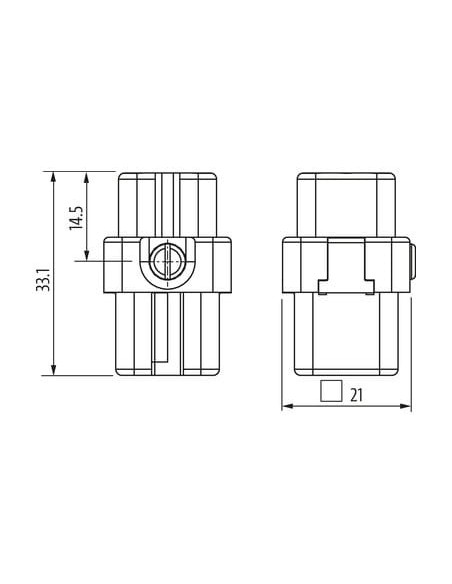

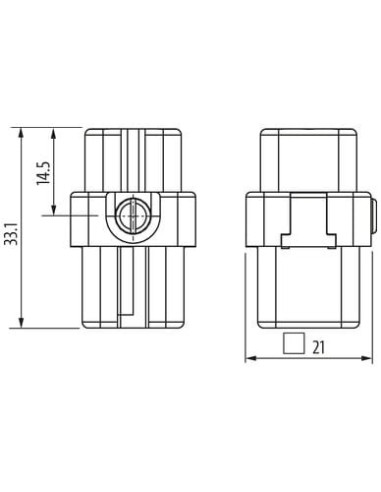

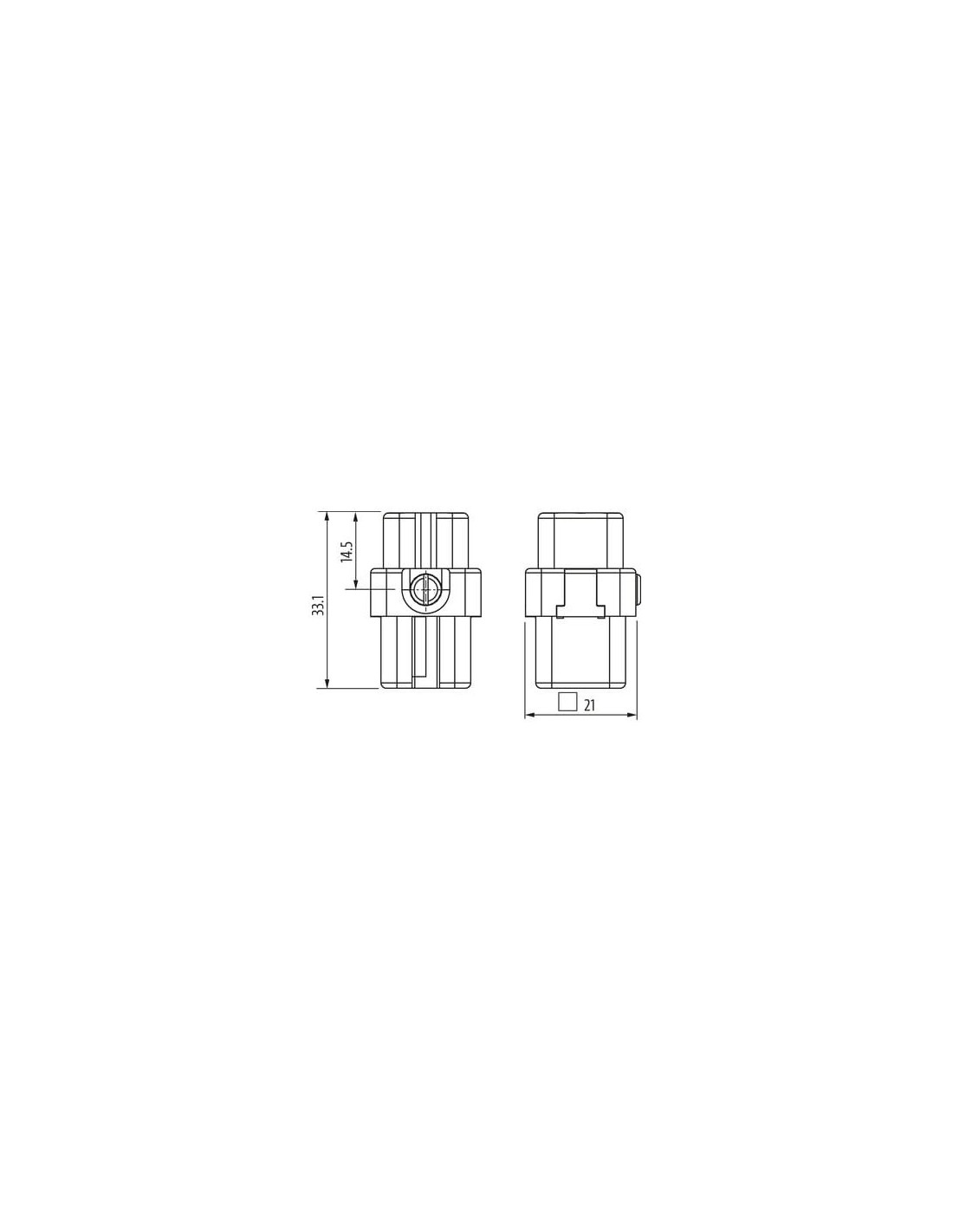

Kompaktowe wymiary (33,1 mm wysokości, 21 mm szerokości i głębokości) oraz kompatybilność z obudowami A3 ułatwiają integrację z istniejącymi systemami złącz przemysłowych. Zastosowane materiały (PBT GF oraz posrebrzany mosiądz) zapewniają odporność na czynniki chemiczne i mechaniczne.
Złącza przemysłowe – pewność i niezawodność
Wkładka Modlink Heavy A3 żeńska 7-polowa to komponent znajdujący zastosowanie wszędzie tam, gdzie priorytetem jest bezpieczeństwo, trwałość i niezawodność połączenia. To idealny wybór dla projektantów i integratorów systemów elektrycznych, automatyki oraz rozwiązań przemysłowych.
