B10
Żeński
10-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 7,5 mm |
| Średnica izolacji żył min. | 3,6 mm |
| Typ połączenia | Zaciski śrubowe SK |
| Moment dokręcenia śruby zaciskowej | 0,5 Nm |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 10 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 85 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 35,1 mm |
| Szerokość | 33,9 mm |
| Głębokość | 63,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

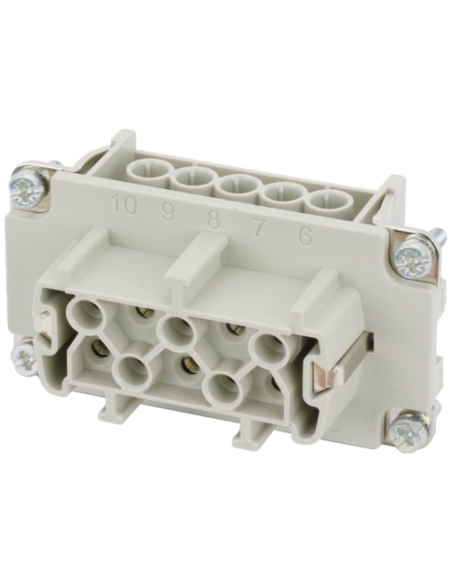

Wkład Modlink Heavy B10 żeński, 10-polowy – profesjonalne rozwiązanie połączeniowe 500V, 16A
Wkład Modlink Heavy B10 żeński 10-polowy o kodzie 70MH-EB010-ES03020 to wysokiej jakości komponent stworzony z myślą o niezawodnych i bezpiecznych połączeniach elektrycznych w wymagających warunkach przemysłowych. Produkt ten stanowi doskonałe rozwiązanie do przesyłu energii i sygnałów w złożonych instalacjach automatyki, maszynach, liniach produkcyjnych oraz modułach sterowania.
Zalety i zastosowanie wkładu Modlink Heavy B10
Wkład 10-polowy B10 przeznaczony jest do profesjonalnych zastosowań przemysłowych, gdzie kluczowe znaczenie mają trwałość, bezpieczeństwo oraz niezawodność połączeń. Dzięki zaciskom śrubowym montaż jest szybki, a połączenia pewne. Produkt charakteryzuje się wysoką odpornością na warunki atmosferyczne i przemysłowe, co czyni go idealnym wyborem zarówno w sektorze automatyki przemysłowej, jak i energetycznym.
- 10-polowe złącze + PE – optymalne rozwiązanie dla wielotorowych połączeń.
- Maksymalne napięcie robocze 500 V i prąd 16 A – zapewnia szerokie spektrum zastosowań.
- Izolacyjność i bezpieczeństwo – spełnia rygorystyczne normy odporności i ochrony, w tym kategorię przepięciową III oraz stopień zanieczyszczenia 3.
- Wytrzymałość mechaniczna – min. 500 cykli wtykowych, wysoka odporność na siły wyciągania i trzymania, co gwarantuje długotrwałą eksploatację.
- Odporność na ekstremalne temperatury – zakres pracy od -40°C do +125°C, co pozwala na użytkowanie w chłodniach, hutach i innych wymagających środowiskach.
- Kontakt posrebrzany z mosiądzu zapewnia wysoką przewodność oraz ochronę przed korozją.
- Obudowa z PA GF (poliamid wzmocniony włóknem szklanym) – odporna na uszkodzenia mechaniczne oraz wysoką temperaturę (klasa V-0 wg UL94).
Typowe zastosowania wkładu złącznego B10
Produkt znajduje szerokie zastosowanie w:
- szafach sterowniczych,
- pracowniach automatyki przemysłowej,
- budowie maszyn i urządzeń,
- systemach energetycznych i rozdzielczych,
- instalacjach, gdzie wymagane są szybkie i pewne połączenia elektryczne.
Budowa i cechy konstrukcyjne

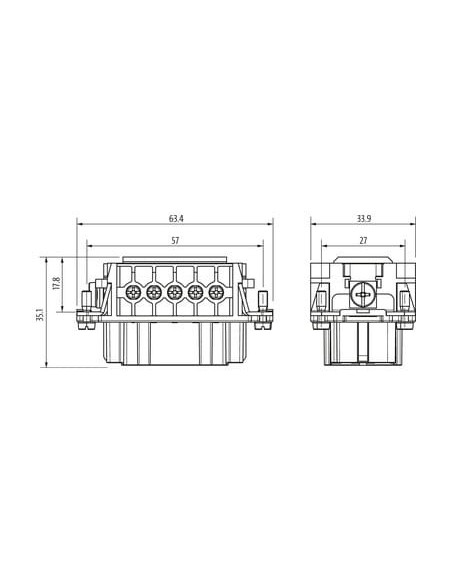

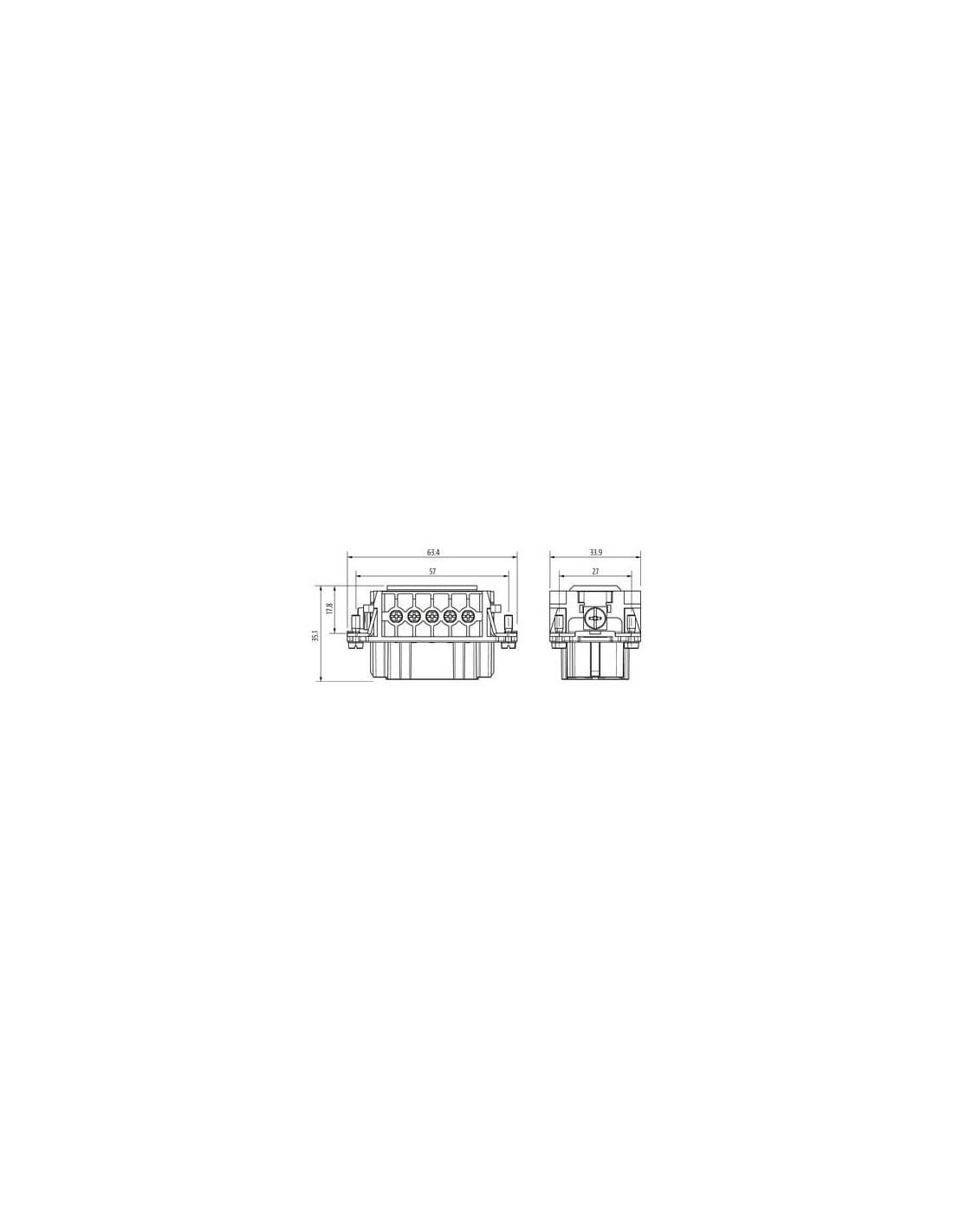

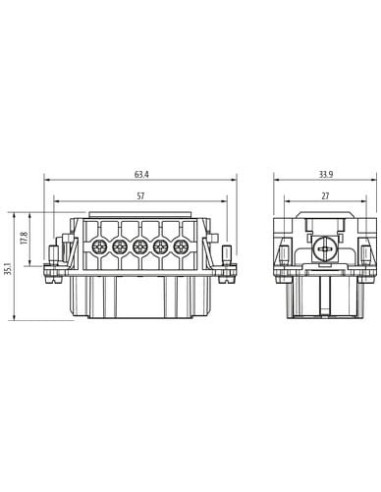

Wkład Modlink Heavy B10 charakteryzuje się kompaktowymi wymiarami (63,4 x 33,9 x 35,1 mm) oraz ergonomiczną konstrukcją, która umożliwia łatwy montaż w ograniczonych przestrzeniach. Solidność wykonania i precyzja gwarantują niezawodne użytkowanie nawet w intensywnie eksploatowanych instalacjach.
Złącze żeńskie wyposażone jest w precyzyjne kontakty oraz łatwy w obsłudze system podłączeń, co ułatwia pracę instalatorom oraz działom utrzymania ruchu.
Podsumowanie
Wkład Modlink Heavy B10 żeński, 10-polowy to niezawodne, odporne i wszechstronne rozwiązanie dla każdego wymagającego środowiska przemysłowego. Jego wytrzymałość, zgodność z międzynarodowymi normami oraz bezpieczeństwo eksploatacji sprawiają, że doskonale sprawdza się w najbardziej wymagających aplikacjach.
