Dostępny
Żeński
2-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 1000 V |
| Napięcie robocze DC | 1000 V |
| Prąd roboczy | 100 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 10 mm² |
| Przekrój przyłącza maks. | 35 mm² |
| Numer AWG min. | 8 |
| Numer AWG maks. | 2 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 13 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania modułów min. | 300 N |
| Siła ciągnięcia maks. | 140 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 2 |
| Wysokość | 53 mm |
| Szerokość | 13 mm |
| Głębokość | 13 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

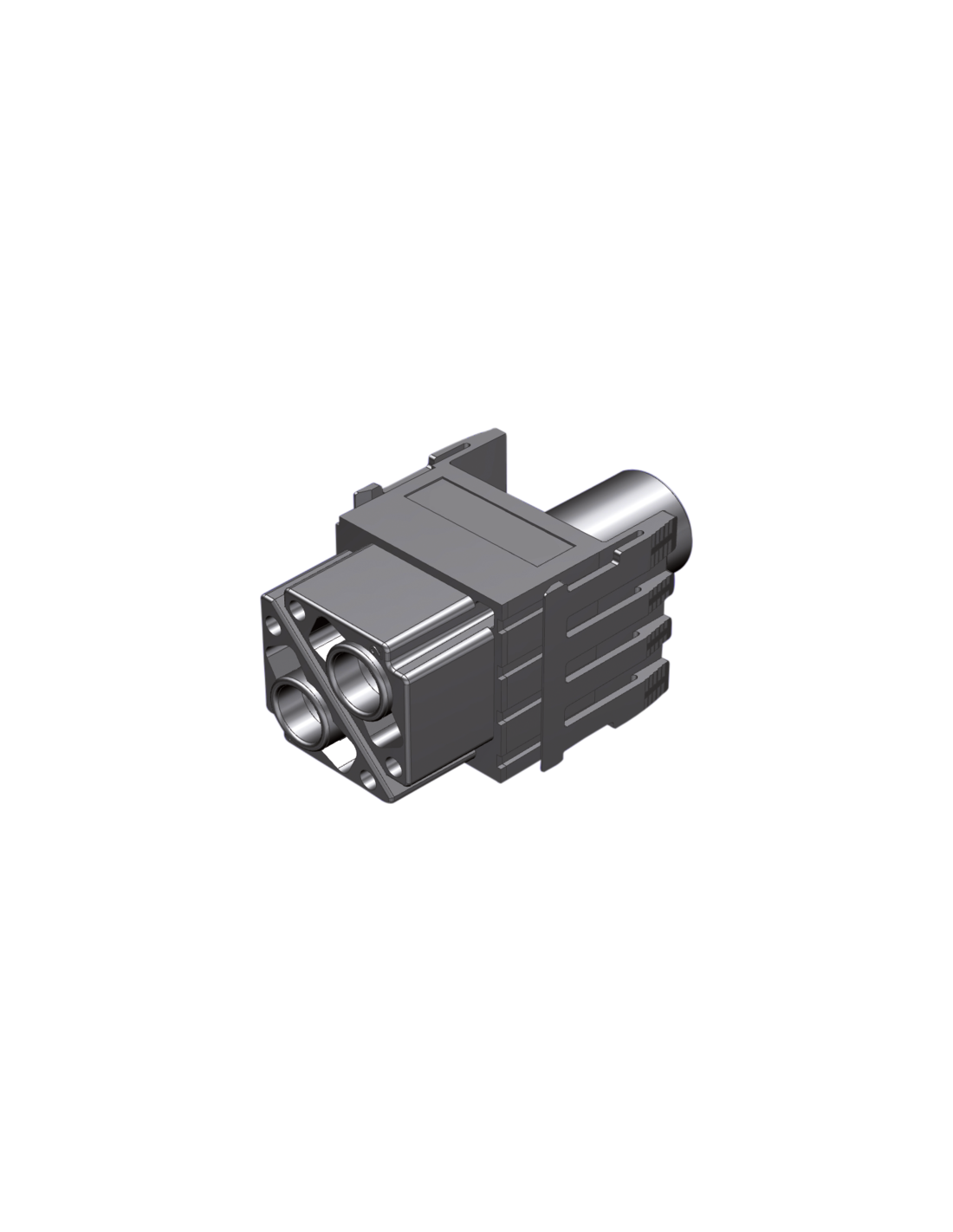

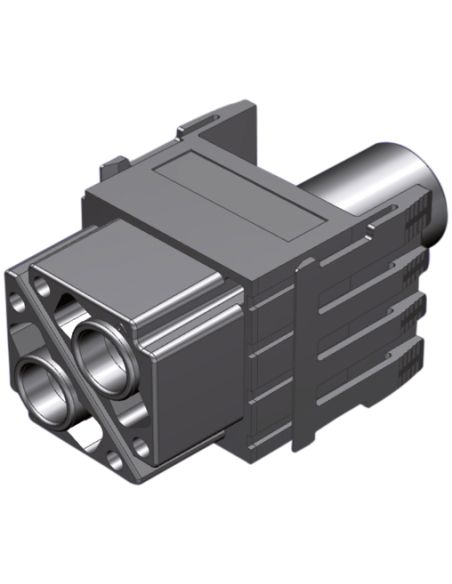

Dwubiegunowy moduł zasilania żeńskiego 70MH-MAG2C-0020704 – uniwersalne rozwiązanie do zasilania
Moduł zasilania żeńskiego 2-biegunowy 70MH-MAG2C-0020704 to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych i automatyki, gdzie wymagana jest niezawodność i bezpieczeństwo połączeń elektrycznych dużej mocy. Zastosowanie sprawdzonych materiałów oraz nowoczesnej konstrukcji sprawia, że moduł ten jest wyjątkowo trwały i odporny na trudne warunki pracy.
Najważniejsze zalety i możliwości wykorzystania modułu zasilania dwubiegunowego
Solidny moduł zasilania znajduje zastosowanie w instalacjach przemysłowych, rozdzielnicach elektrycznych, liniach produkcyjnych oraz wszędzie tam, gdzie niezbędne jest pewne połączenie dla wysokiego prądu do 100A oraz napięcia do 1000V AC/DC. Jest idealny do integracji z komponentami systemów automatyki, szaf sterowniczych oraz aplikacji wymagających wytrzymałych złączy z zaciskiem.
- Dwubiegunowy moduł gwarantuje bezpieczne i stabilne połączenia dla dwóch przewodów zasilających.
- Wysoka odporność mechaniczna – konstrukcja zapewnia maksymalną siłę trzymania modułów (min. 300N) oraz odporność na wyrwanie (max. 140N).
- Zakres pracy w szerokim zakresie temperatur – od -40°C do +125°C, co pozwala na zastosowanie w trudnych warunkach przemysłowych.
- Uniwersalne złącza śrubowe umożliwiają przyłączanie przewodów o przekroju od 10 do 35 mm² (AWG 8–2).
- Zwiększony poziom ochrony przed zanieczyszczeniem (stopień 3), przepięciami (do 8 kV) oraz wysoką rezystancję izolacji (min. 100 MΩ).
- Bezpieczeństwo użytkowania dzięki zastosowaniu posrebrzanej powłoki styku oraz materiałów o klasie palności V-0 (UL94).
Typowe zastosowania modułu zasilania 2-biegunowego
Moduł zasilania żeńskiego dwubiegunowy najczęściej wykorzystywany jest w:
- Sterowniach przemysłowych oraz instalacjach automatyki
- Rozdzielnicach elektrycznych niskiego i średniego napięcia
- Systemach zasilania maszyn produkcyjnych
- Panelach zasilających wymagających szybkiego montażu i demontażu
- Połączeniach o wysokich wymaganiach prądowych i temperaturowych
Wytrzymałość, precyzja i niezawodność wykonania
Korpus modułu wykonany jest z odpornego na uszkodzenia mechaniczne poliamidu (PA), natomiast styki z mosiądzu o posrebrzanej powierzchni zapewniają długotrwałą i niezawodną pracę w każdych warunkach. Możliwość realizacji minimum 500 cykli wtykowych umożliwia wielokrotne łączenie i rozłączanie modułu w aplikacjach serwisowych.
Kompaktowe wymiary i elastyczność montażu
Złącze dwubiegunowe charakteryzuje się kompaktową budową — wysokość 53 mm, szerokość 13 mm, głębokość 13 mm — co pozwala na wygodne rozmieszczanie modułów w szafach sterowniczych i panelach, nawet przy ograniczonej przestrzeni montażowej.
Moduł zasilania żeńskiego 2-biegunowy 70MH-MAG2C-0020704 to doskonały wybór dla profesjonalnych instalatorów i konstruktorów systemów automatyki, poszukujących niezawodnych oraz bezpiecznych rozwiązań połączeniowych.
