Dostępny
B10
Obudowa montażowa
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Instalowanie | Podłączanie
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montażowa |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

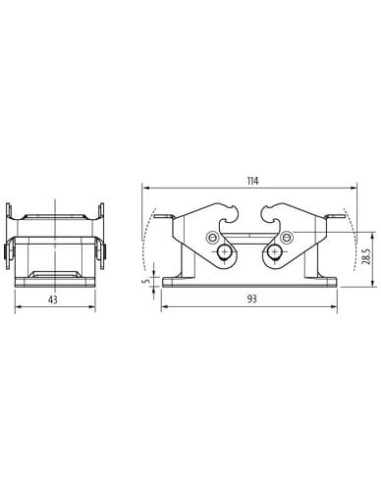

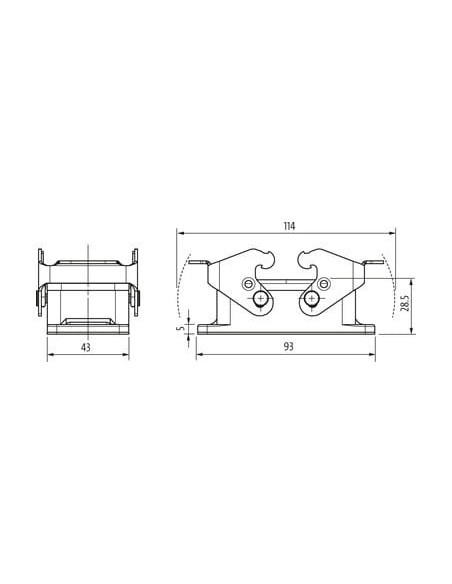

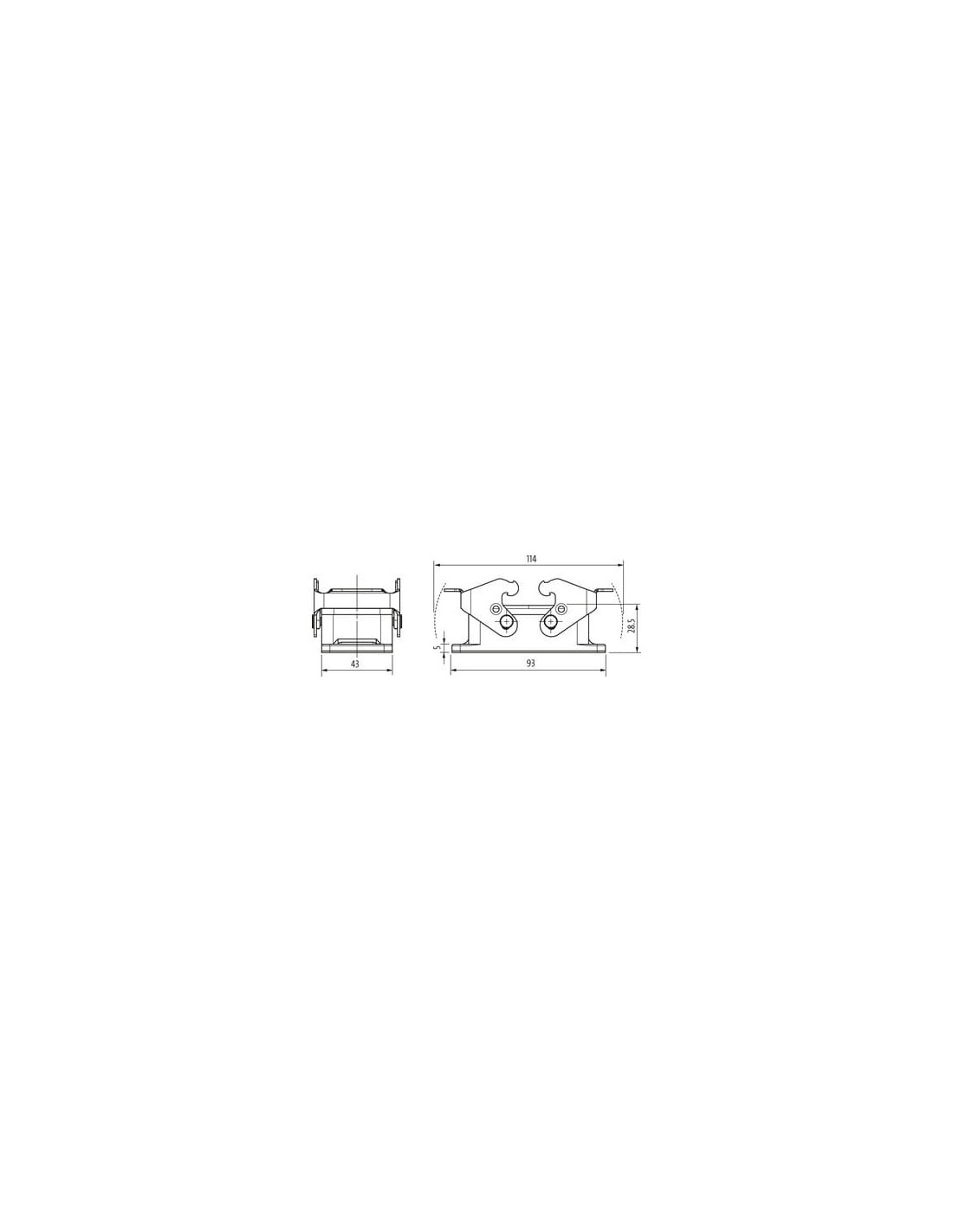

Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 28,5 mm |
| Szerokość | 43 mm |
| Głębokość | 93 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

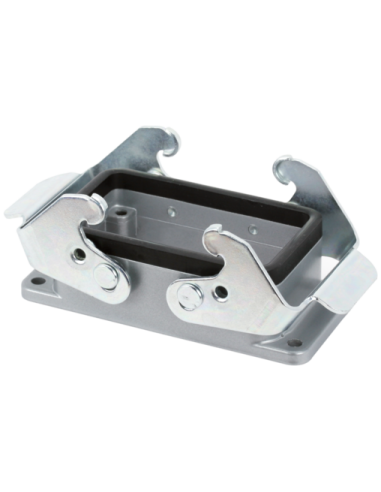

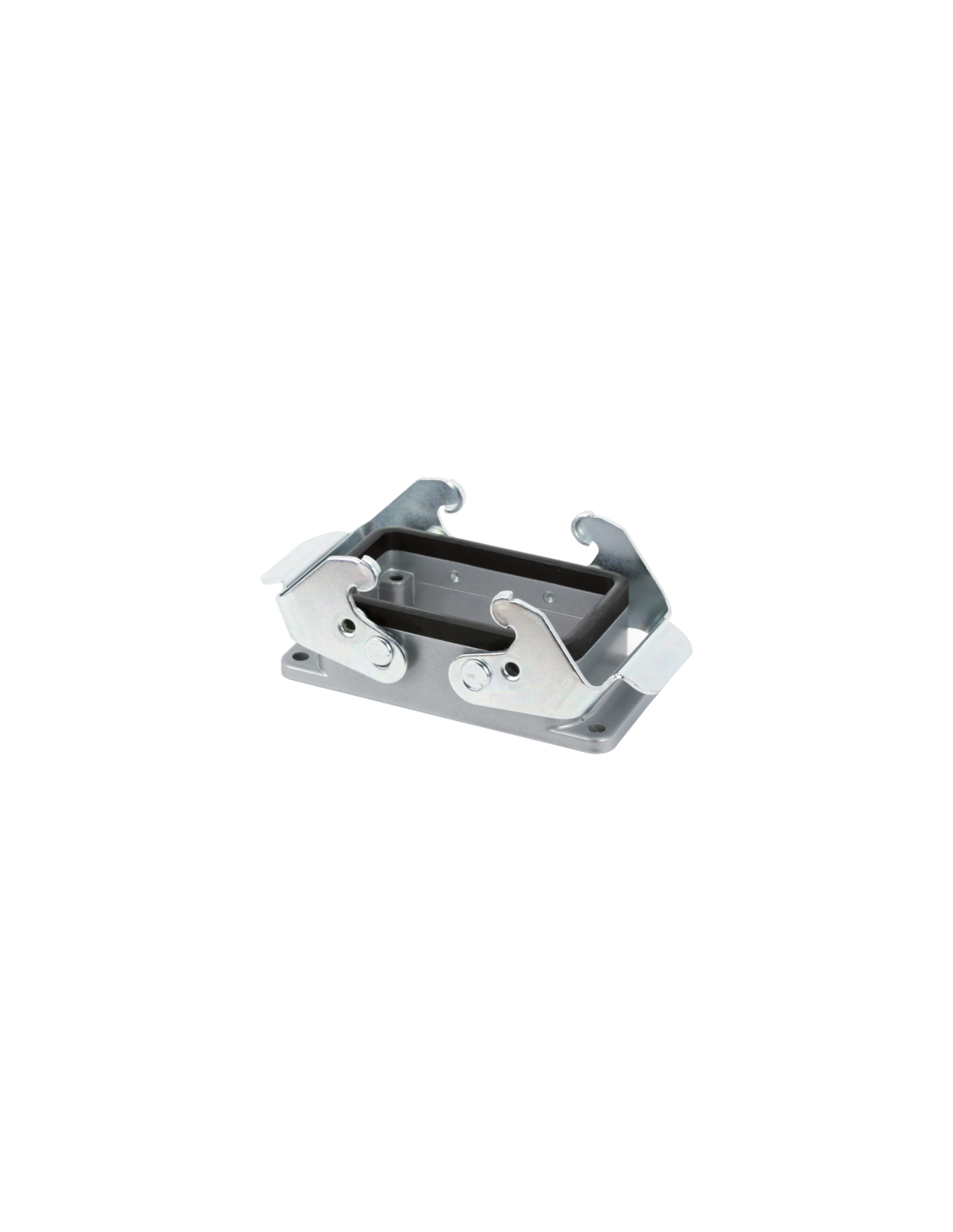

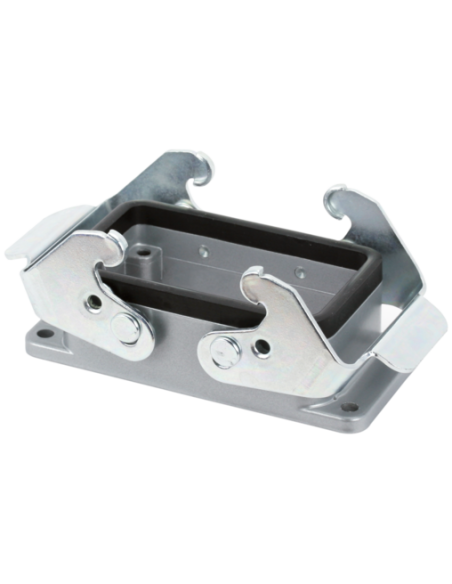

Obudowa montażowa Modlink Heavy B10 IP65 – wytrzymała i niezawodna ochrona połączeń elektrycznych
Obudowa Modlink Heavy B10 IP65 o kodzie produktu 70MH-GAENQ-B000000 to solidne rozwiązanie przeznaczone do przemysłowych aplikacji wymagających wysokiego poziomu ochrony i niezawodności. Model B10 charakteryzuje się podwójną dźwignią blokującą oraz zwiększoną odpornością na czynniki środowiskowe dzięki klasie ochrony IP65, co zapewnia bezpieczeństwo użytkowania nawet w trudnych warunkach przemysłowych.
Wytrzymała konstrukcja – aluminium i stal
Obudowa została wykonana z aluminiowego odlewu ciśnieniowego pokrytego powłoką malowaną proszkowo, co sprawia, że cechuje się wyjątkową trwałością oraz odpornością na uszkodzenia mechaniczne i korozję. Elementy blokujące wykonano ze stali ocynkowanej, co dodatkowo zwiększa jej żywotność oraz bezpieczeństwo zamknięcia.
Podwyższony poziom ochrony – klasa szczelności IP65
Dzięki klasie szczelności IP65, obudowa B10 zapewnia niezawodną ochronę przed pyłem oraz strugami wody z różnych kierunków. Umożliwia to jej stosowanie w miejscach narażonych na działanie niekorzystnych warunków środowiskowych. Wysoka wydajność uszczelnienia gwarantowana jest przez uszczelkę z gumy NBR, która utrzymuje szczelność nawet przy wielokrotnym otwieraniu i zamykaniu (minimum 500 cykli wtykowych).
Możliwości zastosowania obudowy Modlink Heavy B10
Obudowa montażowa B10 znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – ochrona złącz elektrycznych i sterujących w szafach sterowniczych oraz panelach maszynowych.
- Budowie maszyn – wygodne i bezpieczne łączenie przewodów zasilających i sygnałowych w warunkach podwyższonego zapylenia oraz wilgotności.
- Energetyce i przemyśle – skuteczna izolacja połączeń w rozdzielnicach oraz urządzeniach technologicznych.
- Systemach automatyzacji infrastruktury – zabezpieczanie wrażliwych interfejsów w środowiskach wymagających niezawodności.
Najważniejsze zalety konstrukcyjne i użytkowe
- Dwustronna dźwignia blokująca – zapewnia pewne zamknięcie oraz łatwość obsługi.
- Kompaktowe wymiary – tylko 28,5 mm wysokości, 43 mm szerokości oraz 93 mm długości, sprzyjają integracji w miejscach o ograniczonej przestrzeni montażowej.
- Szeroki zakres temperatur pracy – od -40°C do 100°C, umożliwia użycie praktycznie w każdych warunkach klimatycznych.
- Malowana proszkowo obudowa – zwiększona odporność na ścieranie i działanie czynników chemicznych.
Specjalistyczne rozwiązania dla profesjonalistów
Dzięki przemyślanej konstrukcji, obudowa Modlink Heavy B10 IP65 sprawdzi się w miejscach, gdzie liczy się nie tylko trwałość, ale i szybki dostęp serwisowy oraz łatwość montażu. To doskonały wybór dla realizacji projektów wymagających bezpiecznej i trwałej integracji komponentów elektrycznych, zarówno w nowych instalacjach, jak i w modernizacjach starszych systemów.
