B16
Męski
16-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 7,5 mm |
| Średnica izolacji żył min. | 3,6 mm |
| Typ połączenia | Zaciski śrubowe SK |
| Moment dokręcenia śruby zaciskowej | 0,5 Nm |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 16 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 150 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 33,2 mm |
| Szerokość | 33,9 mm |
| Głębokość | 63,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

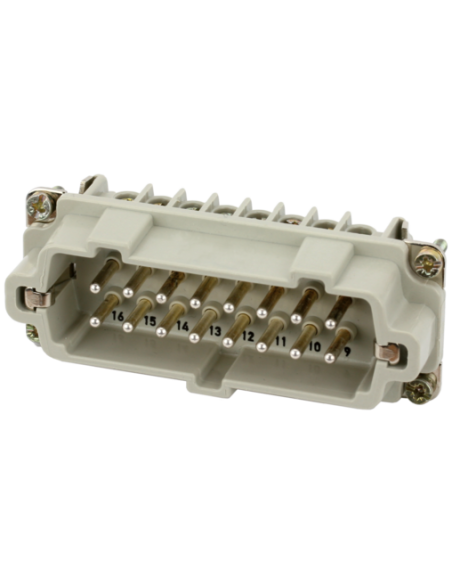

Wkładka opakowań B16 męska, 16-polowa 500V 16A – 70MH-ES016-FS03020
Wkładka opakowań B16 16-polowa to niezawodny element systemów połączeń elektrycznych, znajdujący szerokie zastosowanie w automatyce przemysłowej, maszynach produkcyjnych oraz rozdzielnicach elektrycznych. Model 70MH-ES016-FS03020 został zaprojektowany z myślą o bezpieczeństwie, wysokiej trwałości mechanicznej oraz odporności na wymagające warunki użytkowania.
Zastosowanie wkładek konektorowych B16 – 16 pinów
Prezentowana wkładka męska B16 umożliwia realizację zaawansowanych połączeń sygnałowych i zasilających w środowiskach o podwyższonych wymaganiach, zapewniając:
- Bezpieczeństwo i niezawodność przesyłu energii elektrycznej w instalacjach przemysłowych, automatyce oraz sterowaniu maszynami
- Łatwy montaż i demontaż dzięki zastosowaniu zacisków śrubowych – idealne rozwiązanie do szybkiej obsługi serwisowej
- Wielokrotne użycie z gwarancją stabilności parametrów połączenia
- Realizację wielożyłowych połączeń w ciasnych rozdzielniach i pulpitach sterowniczych
Najważniejsze zalety – 70MH-ES016-FS03020
Wkładka B16 męska posiada szereg atutów, które wzmacniają jej pozycję na rynku elementów złączowych:
- 16 pinów + PE pozwala na podłączenie wielu sygnałów oraz przewodu ochronnego w jednym kompaktowym rozwiązaniu
- Wysoka odporność na przepięcia (kategoria III, 6 kV) oraz izolacja klasy IIIb – gwarancja bezpieczeństwa
- Mosiężne, posrebrzane styki zwiększają przewodność i odporność na korozję
- Świetna wytrzymałość mechaniczna: siła trzymania wynosząca minimum 150 N – stabilność połączenia pod obciążeniem
- Szeroki zakres temperatur pracy: od -40°C do +125°C
- Dopasowana do przewodów o przekroju od 0,5 do 2,5 mm² – elastyczność przy doborze instalacji
Typowe zastosowania złącza B16 – 16-polowego
Ten typ wkładki konektorowej sprawdza się w:
- Systemach automatyki fabrycznej i maszynach CNC
- Rozdzielniach i pulpitach sterowniczych
- Połączeniach kablowych w robotyce przemysłowej
- Liniach produkcyjnych i układach sterowania
- Skrzynkach rozdzielczych w budynkach użyteczności publicznej
Szczegóły montażowe i konstrukcyjne

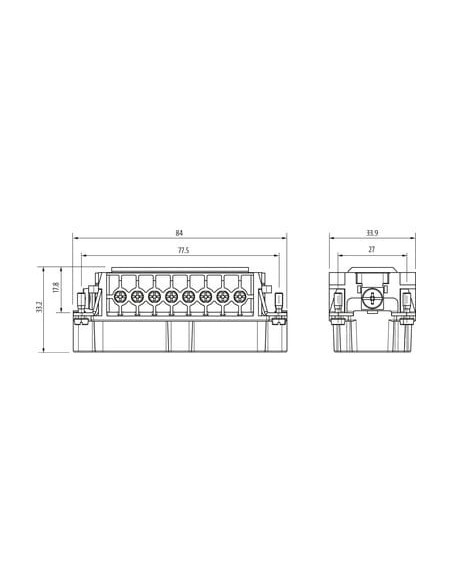

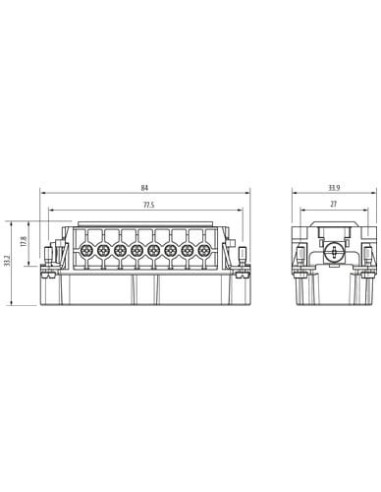

Kompaktowe wymiary (głębokość 63,4 mm, wysokość 33,2 mm, szerokość 33,9 mm) ułatwiają instalację w miejscach o ograniczonej przestrzeni. Klasa palności UL94 V-0 potwierdza wysoką odporność na działanie ognia.
Odporność i bezpieczeństwo użytkowania
Wkładka opakowań B16 została stworzona do pracy w trudnych warunkach przemysłowych – stopień zanieczyszczenia 3 oraz wysoka izolacja minimalizują ryzyko niekontrolowanego przepływu prądu.
Wkładka opakowań B16 męska, 16-polowa to sprawdzony wybór dla każdego, kto poszukuje solidnych rozwiązań złączowych do budowy niezawodnych i bezpiecznych systemów elektrycznych.
Polecamy także inne produkty z kategorii: Złącza Heavy Duty »
