Dostępny
Seria E
B10
Żeński
10-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 8 mm |
| Długość odizolowania maks. | 10 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 10 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC |

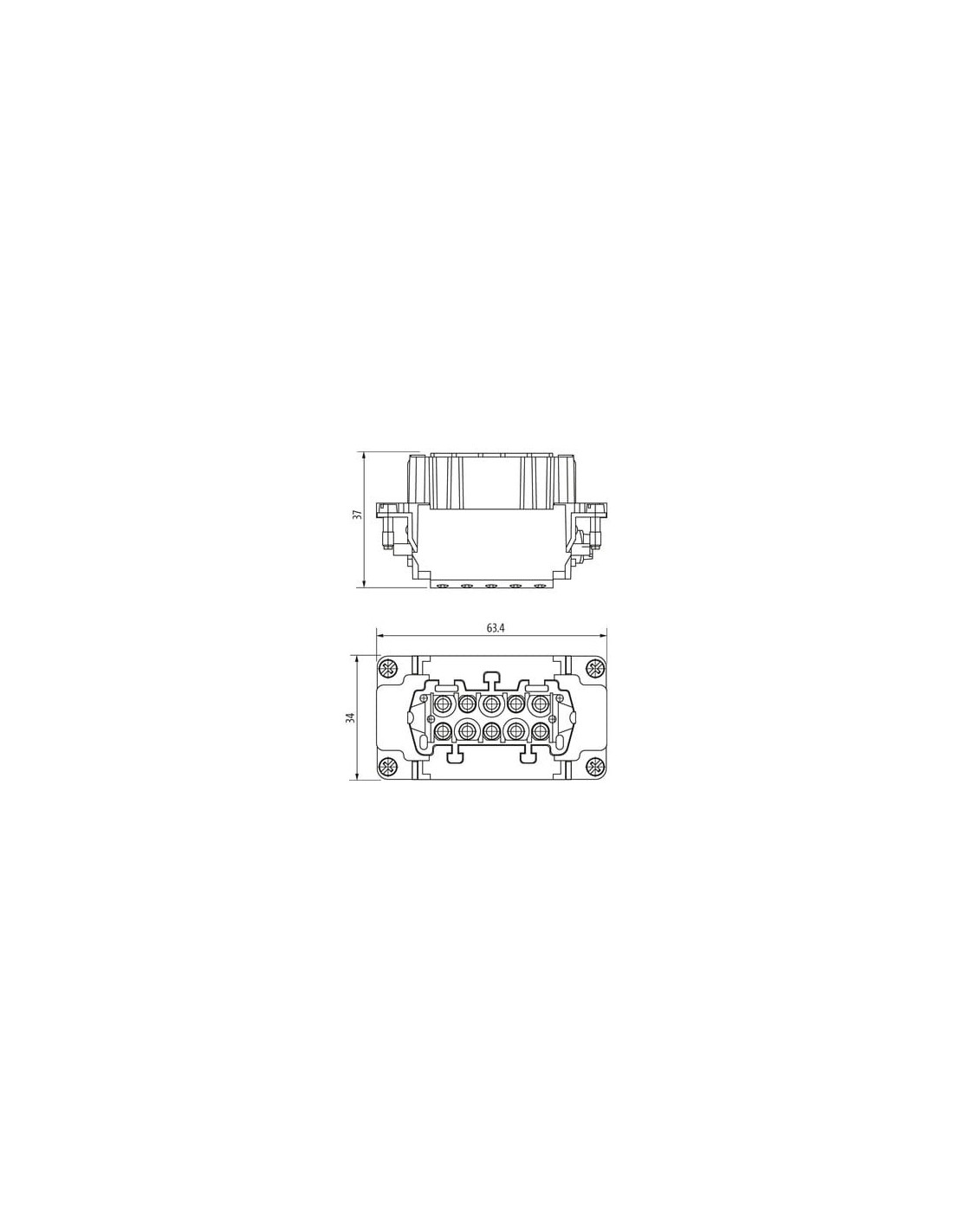

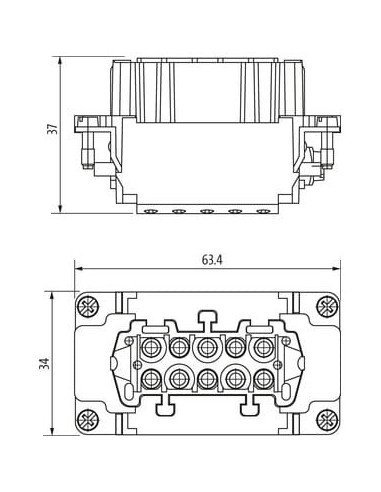

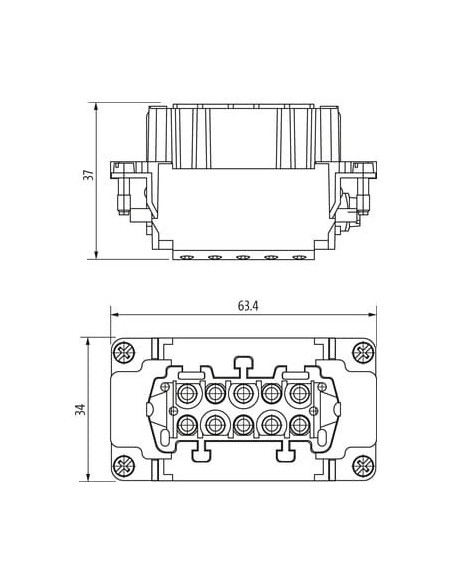

Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 35,6 mm |
| Szerokość | 33,9 mm |
| Głębokość | 63,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

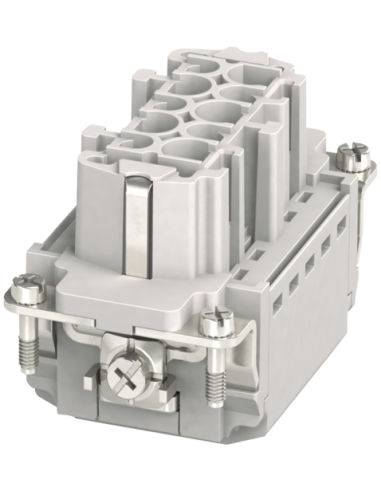

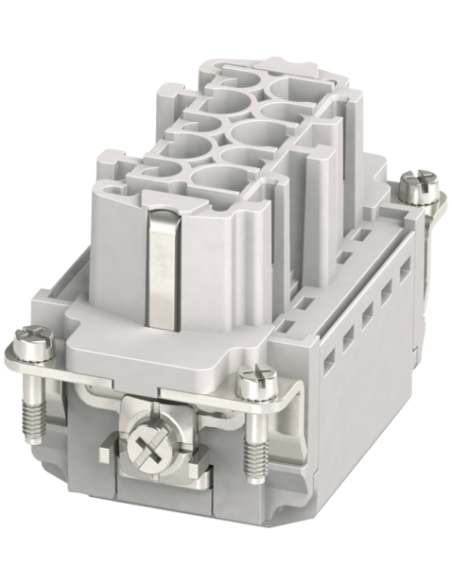

Wkładka urządzenia Modlink Heavy B10 żeńska 10-polowa 500V 16A Push-in – opis i zastosowanie
Wkładka Modlink Heavy B10 żeńska, 10-polowa, kod produktu 70MH-EB010-EP03020 to wysokiej jakości element złączeniowy stosowany w przemyśle automatyki, elektrotechnice oraz instalacjach przemysłowych. Wkładka umożliwia wygodne, bezpieczne oraz trwałe połączenie przewodów, oferując efektywną transmisję sygnałów i zasilania w środowiskach o podwyższonych wymaganiach niezawodności.
Podstawowe zalety wkładki Modlink Heavy B10 – 10-polowa, push-in
Wkładka B10 została wyposażona w 10 pinów plus PE oraz nowoczesne zaciski sprężynowe typu push-in, które zapewniają szybkie i pewne podłączenie przewodów bez konieczności użycia narzędzi. Przewidziana na napięcie robocze do 500 V oraz prąd do 16 A, gwarantuje stabilność parametrów elektrycznych nawet przy dużych obciążeniach. Posrebrzane styki podwyższają odporność na korozję oraz zapewniają niezawodny kontakt elektryczny.
Zastosowanie i możliwości wykorzystania – wkładka Modlink Heavy B10 żeńska
- Przemysł maszynowy i automatyka – niezawodne połączenia w liniach produkcyjnych oraz urządzeniach przemysłowych.
- Sterowniki i szafy sterownicze – szybka i uporządkowana integracja przewodów sterowniczych i zasilających.
- Energetyka i infrastruktura techniczna – rozwiązanie dedykowane instalacjom o dużych wymaganiach dotyczących bezpieczeństwa i niezawodności.
- Aplikacje narażone na wibracje oraz ekstremalne temperatury – zakres pracy od -40°C do 125°C umożliwia zastosowanie w trudnych warunkach środowiskowych.
Konstrukcja i właściwości – szczegóły techniczne
Wkładka oparta jest na solidnej konstrukcji z mosiężnymi, posrebrzanymi stykami i obudową z PC klasy V-0 (odporność na palność według UL94). Stopień zanieczyszczenia 3 oraz kategoria przepięcia III gwarantują użytkowanie w wymagającym środowisku przemysłowym. Piny umożliwiają zastosowanie przewodów o przekroju od 0,14 do 2,5 mm² (AWG 26–14).
Typowe cechy i funkcjonalności – wkładka Modlink Heavy B10
- 10 pinów + PE dla wysokiej elastyczności połączeń sygnałowych i zasilających
- Szybki montaż beznarzędziowy dzięki technologii push-in
- Odporność na wysokie przepięcia – znamionowy pik napięciowy do 6 kV
- Ponad 500 cykli wtykowych – wysoka trwałość mechaniczna
- Kompaktowe wymiary: szerokość 33,9 mm, wysokość 35,6 mm, głębokość 63,4 mm
Podsumowanie – wkładka Modlink Heavy B10 żeńska, 10-polowa
Wkładka urządzenia Modlink Heavy B10 żeńska, 10-polowa, Push-in to doskonałe rozwiązanie do realizacji połączeń elektrycznych w miejscach wymagających najwyższej niezawodności i bezpieczeństwa. Znajduje zastosowanie w automatyce przemysłowej, instalacjach energetycznych oraz zaawansowanych systemach sterowania, pozwalając na szybki i trwały montaż przewodów w profesjonalnych aplikacjach technicznych.
