B10
Męski
10-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 7,5 mm |
| Średnica izolacji żył min. | 3,6 mm |
| Typ połączenia | Zaciski śrubowe SK |
| Moment dokręcenia śruby zaciskowej | 0,5 Nm |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 10 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 85 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |

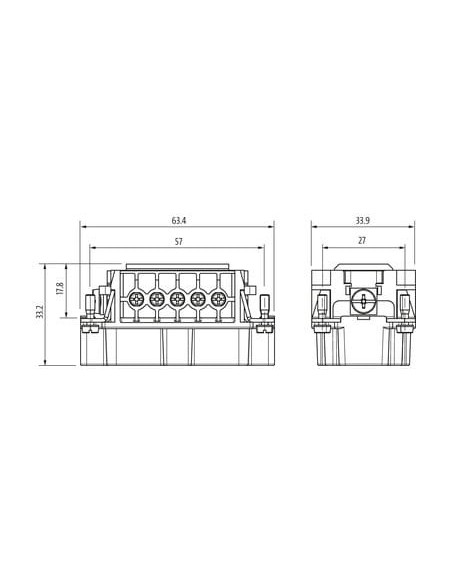

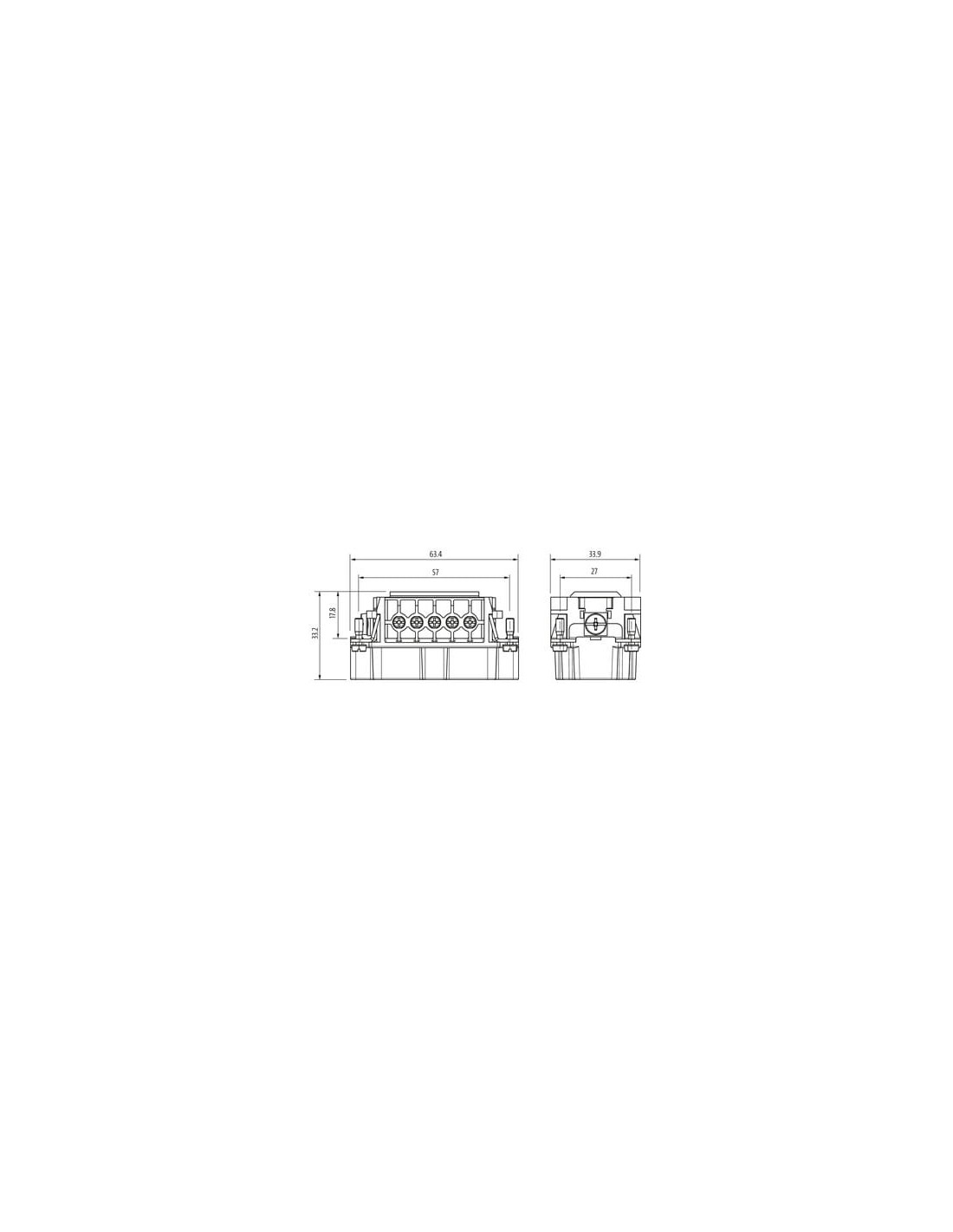

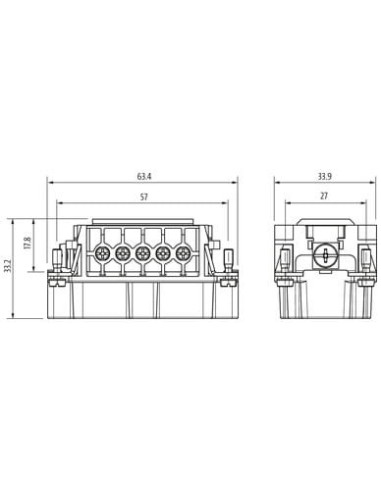

Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 33,2 mm |
| Szerokość | 33,9 mm |
| Głębokość | 63,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

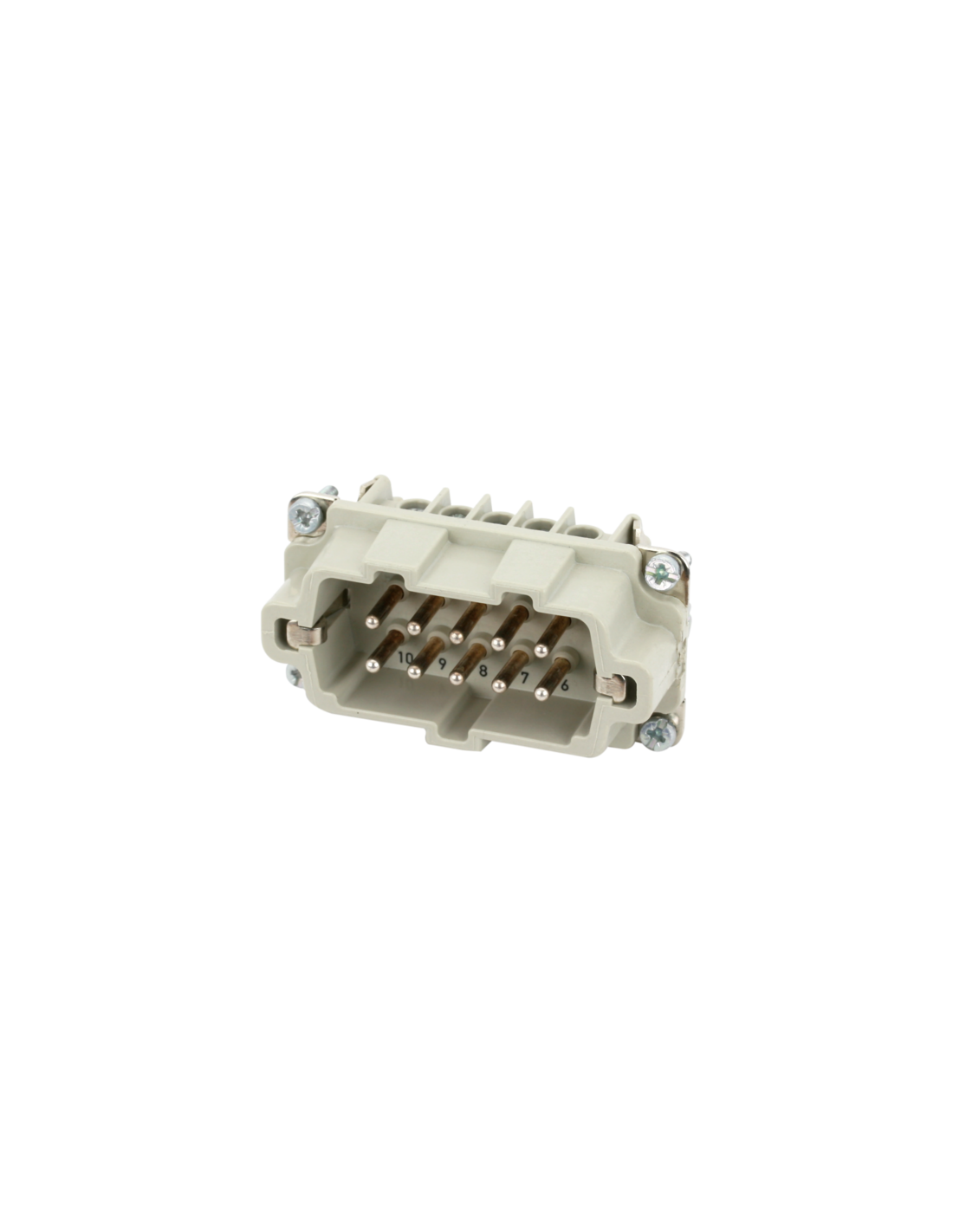

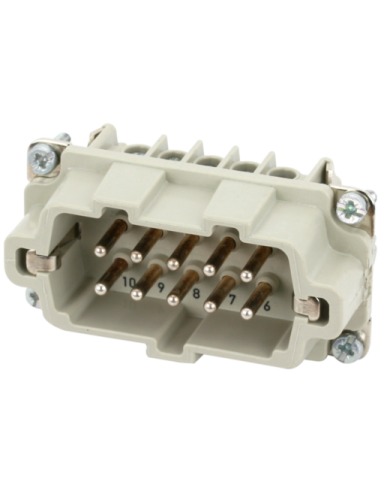

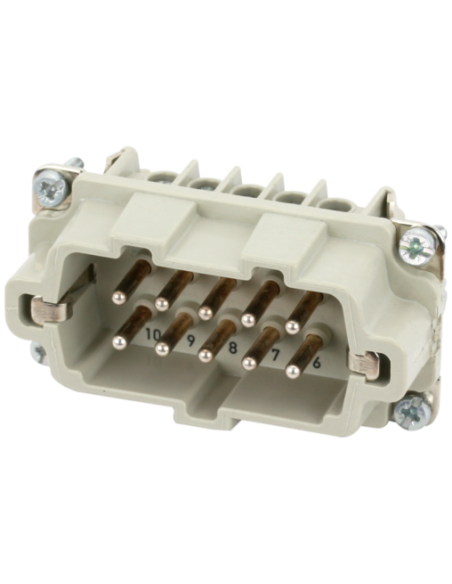

Wkład Modlink Heavy B10 męski 10-polowy – niezawodne złącze przemysłowe 500V 16A
Wkład Modlink Heavy B10 męski 10-polowy to wysokiej jakości wkład złączowy przeznaczony do najbardziej wymagających zastosowań w automatyce, maszynach przemysłowych oraz instalacjach elektrycznych. Kod produktu: 70MH-ES010-ES03020.
Zalety i cechy charakterystyczne złącza Modlink Heavy B10 10-polowego
- Bezpieczeństwo i niezawodność – wytrzymałość na napięcie robocze 500V oraz prąd do 16A gwarantują pewną transmisję energii nawet przy dużych obciążeniach.
- Odporność na trudne warunki – złącze przystosowane do pracy w szerokim zakresie temperatur od -40°C do +125°C oraz charakteryzuje się wysokim poziomem ochrony przed zanieczyszczeniami (stopień 3).
- Mechaniczna wytrzymałość – konstrukcja zapewnia odporność na siły mechaniczne, dzięki minimalnej sile trzymania 150 N oraz wysokiej stabilności wymiarowej.
- Wysoka trwałość – przystosowanie do minimum 500 cykli wtykowych oraz zastosowanie posrebrzanych styków z mosiądzu gwarantują długotrwałą i niezawodną pracę.
- Prosta instalacja – śrubowe zaciski pozwalają na szybkie i pewne podłączenie przewodów o przekroju od 0,5 do 2,5 mm².
Typowe zastosowanie wkładu męskiego Modlink Heavy B10
Wkład Modlink Heavy B10 męski znajduje szerokie zastosowanie w branży przemysłowej. Idealny do:
- Automatyki przemysłowej, integracji maszyn i linii produkcyjnych,
- Skrzynek sterowniczych i rozdzielnic elektrycznych,
- Robotyki przemysłowej oraz aplikacji wymagających wymienności połączeń,
- Systemów przesyłu mocy i sygnałów na stanowiskach montażowych i testowych,
- Budowy maszyn specjalnych oraz aparatury elektrycznej.
Budowa i materiały – gwarancja długiej eksploatacji
Korpus wkładu wykonany jest z wytrzymałego tworzywa PA wzmocnionego włóknem szklanym, a styki z posrebrzanego mosiądzu. Materiały te zapewniają wysoką odporność na czynniki chemiczne i mechaniczne oraz niezawodne przewodzenie prądu.
Konstrukcja w rozmiarze B10 umożliwia integrację z szeroką gamą obudów i gniazd, zapewniając elastyczność konfiguracji w zależności od wymagań aplikacyjnych.
Precyzyjne połączenia elektryczne dla nowoczesnych aplikacji
Zastosowana technologia śrubowego połączenia gwarantuje skuteczne i stabilne zamocowanie przewodów, co jest kluczowe dla niezawodności instalacji. Minimalna długość przycięcia przewodu oraz precyzyjne oznaczenie pinów ułatwiają poprawny i szybki montaż.
Dlaczego warto wybrać wkład męski Modlink Heavy B10?
- Szeroki zakres temperatur pracy pozwala na stosowanie w zróżnicowanych warunkach środowiskowych.
- Wysokie parametry elektryczne, w tym wytrzymałość udarowa do 6 kV, chronią instalacje przed stanami nieustalonymi i przepięciami.
- Intuicyjny montaż i demontaż dzięki konstrukcji przystosowanej do wielokrotnego użytkowania.
Wkład Modlink Heavy B10 męski 10-polowy stanowi sprawdzone rozwiązanie do zastosowań, gdzie kluczowa jest niezawodność i bezpieczeństwo połączeń elektrycznych w środowisku przemysłowym.
