Ramka
Żeński
dla 6 modułów
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 1 mm² |
| Przekrój przyłącza maks. | 6 mm² |
| Numer AWG min. | 18 |
| Numer AWG maks. | 10 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Cykle wtykowe elementu zabezpieczającego min. | 20 |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Dane techniczne | Dane mechaniczne
| Siła trzymania modułów (wtykanie) min. | 300 N |
| Siła trzymania modułów (ciągnięcie) min. | 600 N |
| Siła trzymania styku PE | 250 N |
| Typ ramki | female |
| Siła ciągnięcia maks. | 60 N |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | nickel plated |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał styk | Mosiądz |
| Materiał element bezpieczeństwa | PC GF |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 6 |
| Rozmiar | B24 |
| Wysokość | 36,5 mm |
| Szerokość | 34,4 mm |
| Głębokość | 111,2 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

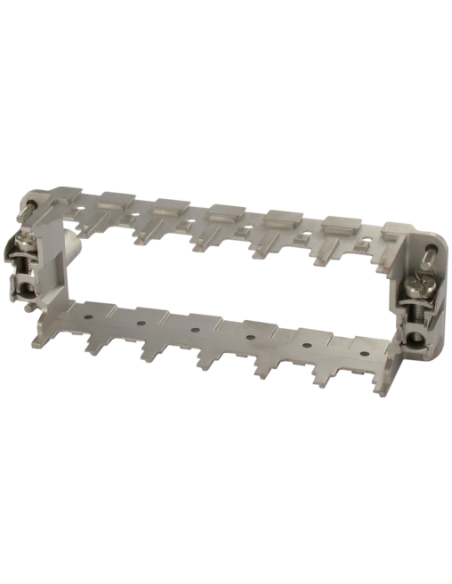

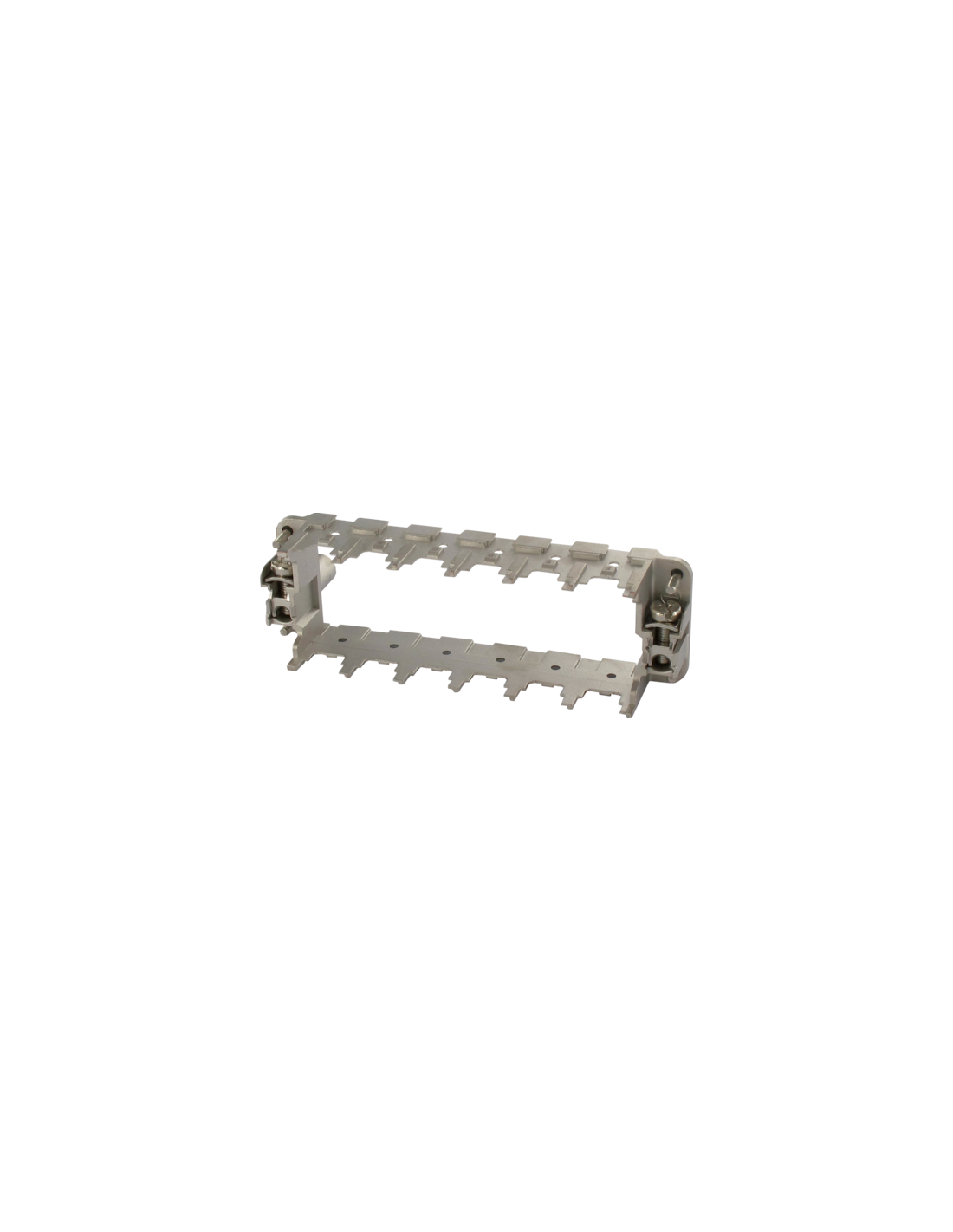

Ramka Modlink Heavy Modular B24 żeńska dla 6 elementów – solidność i elastyczność montażu
Ramka Modlink Heavy Modular B24 żeńska (kod produktu: 70MH-RG06B-0000000) to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, umożliwiający instalację aż 6 modułów w jednym systemie połączeniowym. Zapewnia niezawodność, wytrzymałość mechaniczną oraz bezpieczeństwo nawet w najbardziej wymagających środowiskach pracy.
Zastosowanie ramki B24 żeńskiej – gdzie sprawdzi się najlepiej?
Ramka montażowa serii B24 dla 6 modułów to rozwiązanie zaprojektowane do szybkiego i efektywnego tworzenia modułowych systemów zasilania, sygnałowych oraz komunikacyjnych. Jej konstrukcja gwarantuje kompatybilność z modułami Murrelektronik oraz szeroką gamą komponentów wykorzystywanych w:
- Automatyce przemysłowej
- Budowie maszyn
- Inżynierii systemowej
- Rozdzielnicach elektrycznych
- Instalacjach wykonywanych w wymagających warunkach środowiskowych
Wytrzymałość i niezawodność – solidna konstrukcja ramki Modlink Heavy B24
Ten modułowy uchwyt został wykonany z odlewu ciśnieniowego cynku, co zapewnia wysoką odporność mechaniczną na uszkodzenia oraz korozję. Powłoka niklowa gwarantuje dodatkową ochronę i trwałość elementu w trudnych warunkach przemysłowych. Specjalny mechanizm mocujący utrzymuje moduły z minimalną siłą 600 N (ciągnięcie) oraz 300 N (wtykanie), co zapewnia stabilność modułów podczas pracy.
Najważniejsze cechy produktu – ramka żeńska B24 dla 6 modułów
- Przystosowana do montażu 6 modułów
- Wytrzymała konstrukcja mechaniczna z odlewu cynkowego
- Wysoka odporność na temperatury w zakresie od -40°C do nawet 125°C
- Uniwersalne zastosowanie w przemyśle ciężkim i automatyce
- Kompatybilność ze standardem B24 oraz systemem modułów Murrelektronik
- Łatwy i pewny montaż dzięki wyraźnie oznaczonym zaciskom i czytelnym wymiarom montażowym
- Bezpieczne połączenia dzięki zaciskom śrubowym i zgodności z normami bezpieczeństwa
- Klasa palności UL94 V-0 – zwiększona odporność ogniowa
Typowe zastosowania ramki Modlink Heavy B24
Ramka przeznaczona jest głównie do budowy wielomodułowych, profesjonalnych złącz elektrycznych oraz rozdzielni, gdzie wymagana jest bezpieczna i szybka wymiana podzespołów. Stosowana powszechnie w obrabiarkach, liniach produkcyjnych oraz instalacjach wymagających trwałych połączeń odpornych na zmienne warunki zewnętrzne.

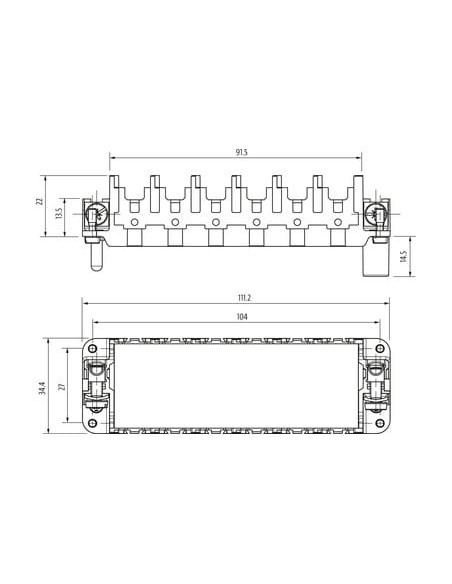

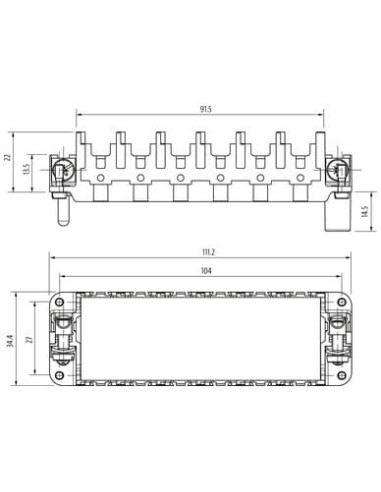

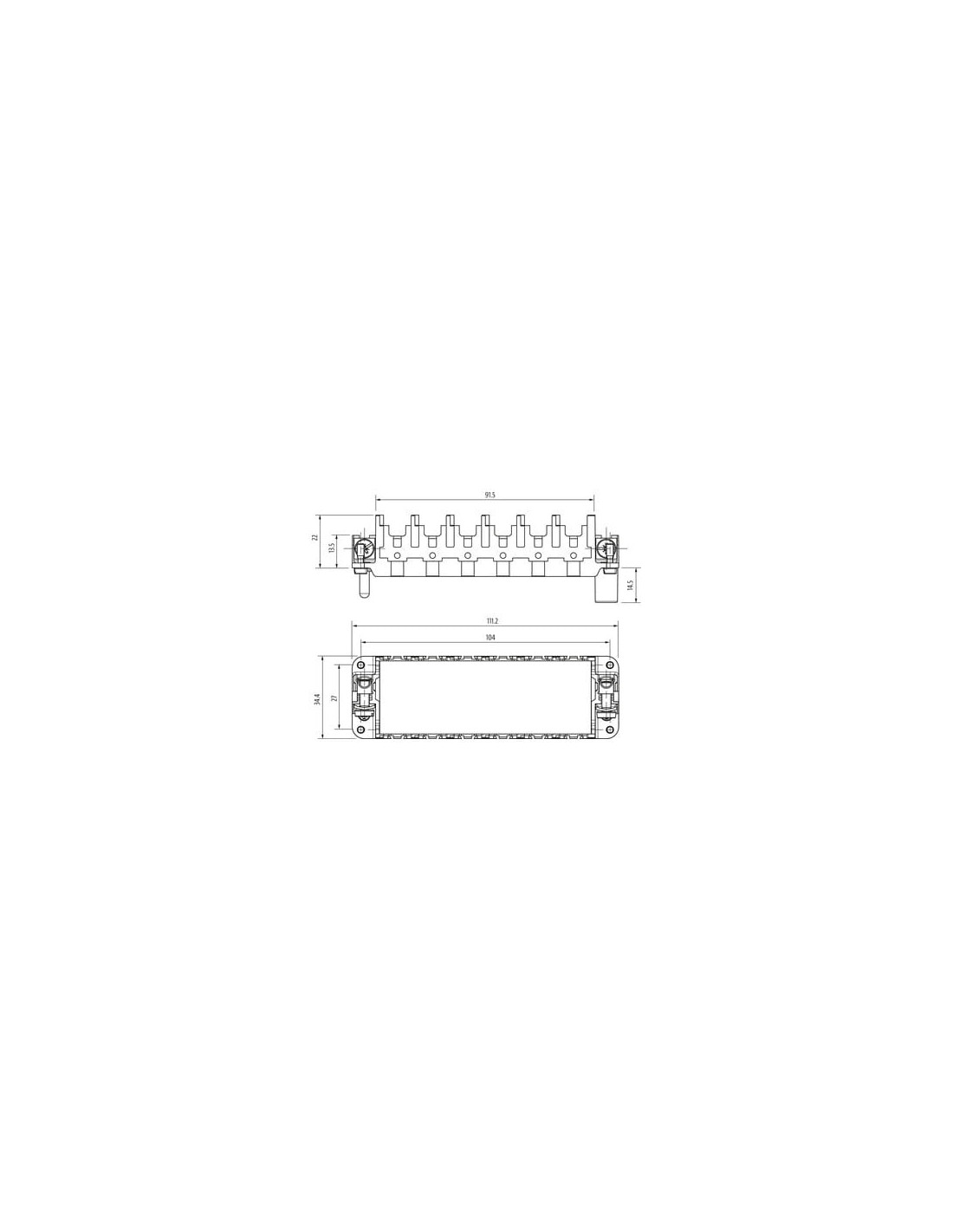

Ramka Modlink Heavy Modular B24 – wymiary i montaż
Kompaktowa budowa umożliwia montaż w ograniczonych przestrzeniach przy zachowaniu pełnej funkcjonalności systemu B24. Dzięki przemyślanym wymiarom (wysokość 36,5 mm, szerokość 34,4 mm, głębokość 111,2 mm), ramka jest uniwersalna i pasuje do większości standardowych obudów przemysłowych.
