B16
Żeński
40-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,3 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 40 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 150 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |

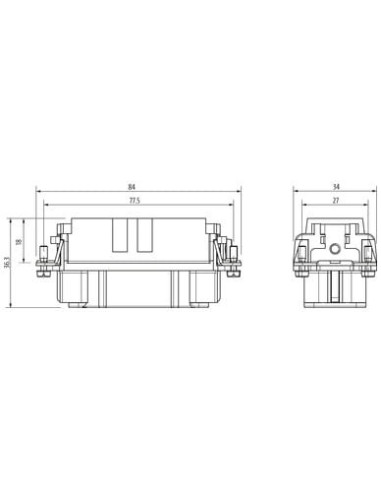

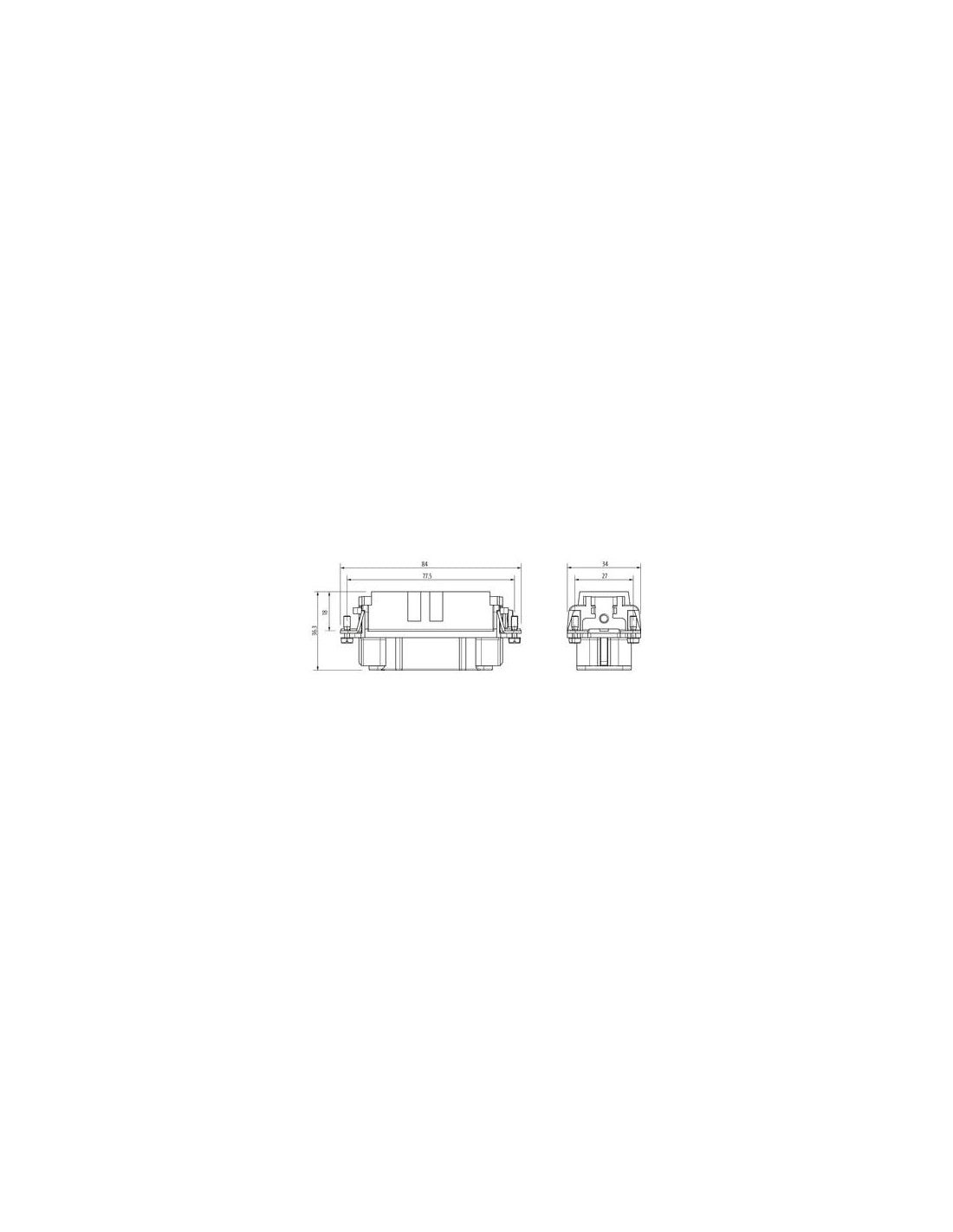

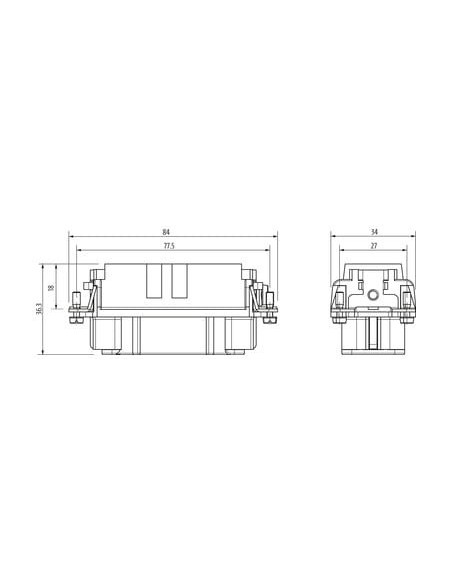

Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 36,3 mm |
| Szerokość | 34 mm |
| Głębokość | 84 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

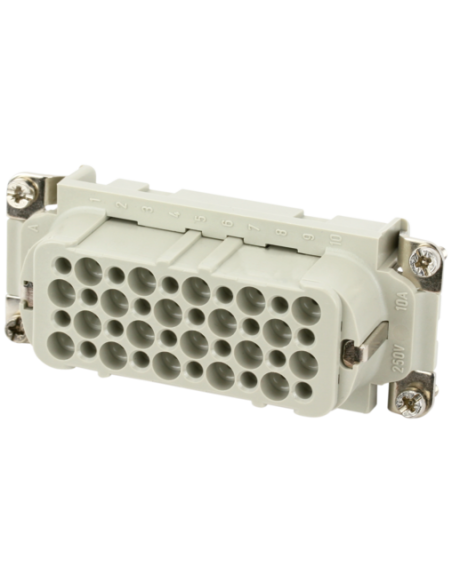

Wkład Modlink Heavy B16 żeński 40-polowy – bezpieczne i niezawodne złącze przemysłowe
Wkład Modlink Heavy B16 żeński 40-polowy (kod: 70MH-EB040-FC01010) to wysokiej jakości element złączny przeznaczony do zastosowań przemysłowych. Został zaprojektowany z myślą o niezawodności, bezpieczeństwie oraz szerokiej kompatybilności z systemami automatyki, urządzeniami maszynowymi i liniami produkcyjnymi.
Profesjonalne złącze elektryczne – 40 pinów + PE
40-polowa konstrukcja zapewnia wygodne podłączanie wielu przewodów w jednym miejscu, co znacząco ułatwia instalację i modernizację układów elektrycznych. Obecność dedykowanego pinu ochronnego PE gwarantuje odpowiedni poziom bezpieczeństwa, spełniając wymagania norm przemysłowych.
Najważniejsze zalety wkładu Modlink Heavy B16
- Trwałość i wytrzymałość: Przeznaczony do intensywnych aplikacji (do 500 cykli wtykowych), wytrzymuje napięcia do 250V i prądy do 10A.
- Odporność na warunki zewnętrzne: Szeroki zakres temperatur pracy od -40°C do +125°C oraz ochrona przed zanieczyszczeniami (stopień ochrony 3).
- Bezpieczeństwo użytkowania: Wysoka rezystancja izolacji, posrebrzane styki oraz zgodność z normami IEC 60664-1 oraz EN 60950-1.
- Łatwa instalacja: Zaciskowy typ połączenia umożliwia szybki montaż i demontaż przewodów o przekroju od 0,14 do 2,5 mm² (AWG 26–13).
- Kompaktowa budowa: Wymiary 84 mm x 34 mm x 36,3 mm pozwalają na montaż w ograniczonej przestrzeni.
- Odporność materiałowa: Korpus z PC GF, styki z mosiądzu, posrebrzane dla długotrwałej niezawodności.
Zastosowanie wkładu Modlink Heavy B16 żeńskiego
Wkład Modlink Heavy B16 doskonale sprawdza się w aplikacjach wymagających solidnych i wielopinowych połączeń elektrycznych, takich jak:
- szafy sterownicze i rozdzielnice przemysłowe,
- systemy automatyki maszyn i urządzeń produkcyjnych,
- robotyka i transport technologiczny,
- gniazda przyłączeniowe w instalacjach przemysłowych,
- przemysł motoryzacyjny, spożywczy, farmaceutyczny i energetyczny.
Dlaczego warto wybrać złącze Modlink Heavy B16?
Wybierając wkład Modlink Heavy B16 40-polowy, zyskuje się pewność niezawodności, długiej żywotności oraz łatwości montażu, nawet w najbardziej wymagających warunkach przemysłowych. To rozwiązanie jest rekomendowane wszędzie tam, gdzie istotne są bezpieczeństwo, odporność na czynniki zewnętrzne oraz wygoda eksploatacji.
