Dostępny
A3
Męski
7-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Zgodność z EN 61984 napięcia znamionowego jedynie w plastikowych obudowach. W metalowych obudowach napięcie znamionowe wynosi 42 V (bez dodatkowej izolacji).
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,3 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 7 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 25 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PBT GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | A3 |
| Wysokość | 31 mm |
| Szerokość | 21 mm |
| Głębokość | 21 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

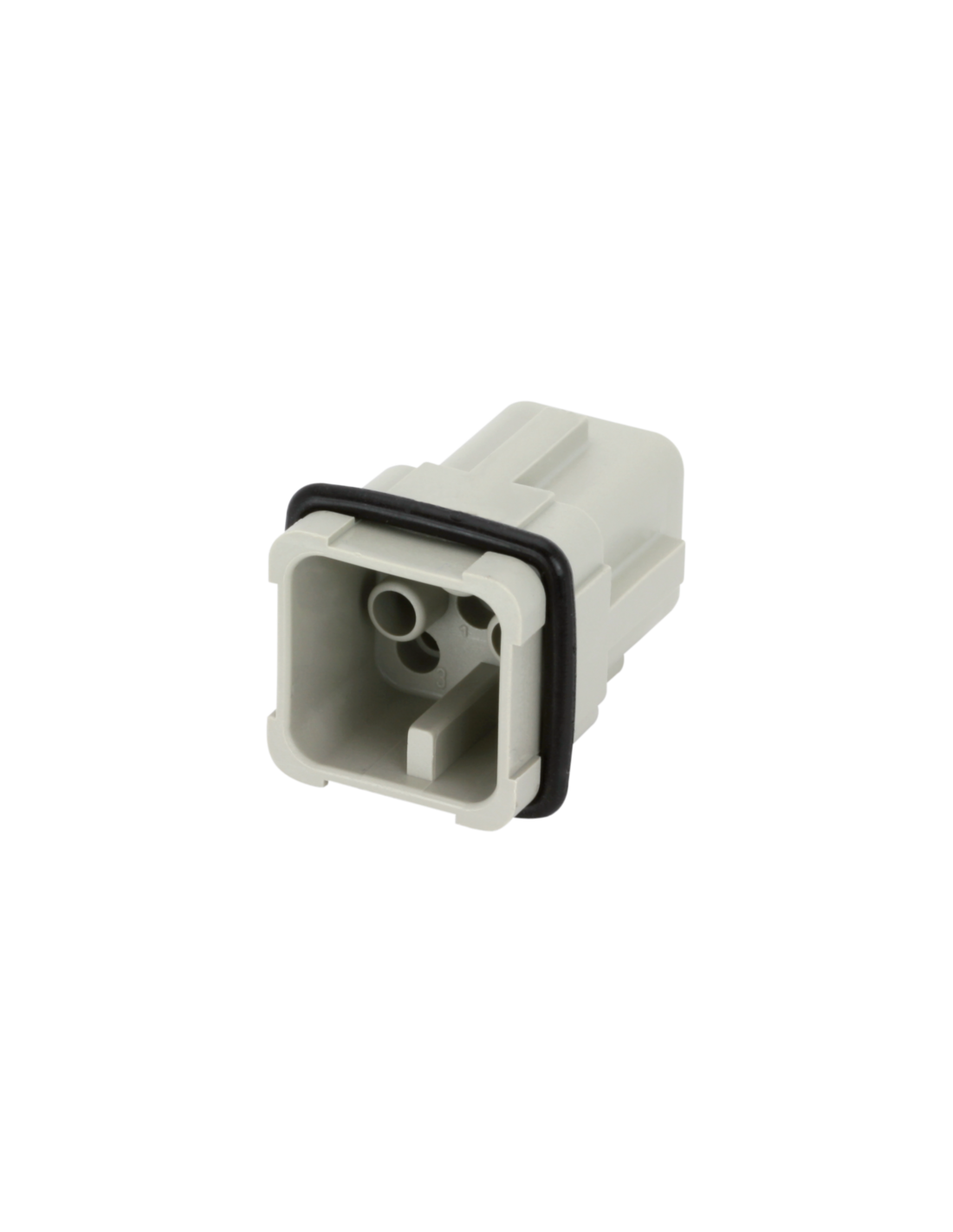

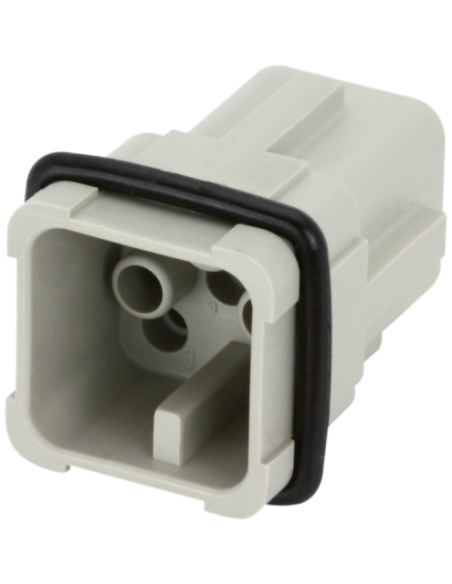

Wkładka konstytucyjna Modlink Heavy A3 męska 7-polowa – niezawodne połączenia przemysłowe
Wkładka Modlink Heavy A3 męska 7-polowa o kodzie produktu 70MH-ES007-AC01020 to wysokiej jakości element przeznaczony do wymagających zastosowań przemysłowych. Oferuje solidność, łatwość montażu oraz szerokie możliwości wykorzystania w systemach elektrotechnicznych, automatyce przemysłowej, maszynowni oraz w aplikacjach, gdzie niezawodność połączenia jest kluczowa.
Najważniejsze cechy wkładki Modlink Heavy A3 7-polowej
- 7-pinowe połączenie (+PE) – umożliwia wygodne prowadzenie sygnałów i zasilania nawet w bardziej rozbudowanych instalacjach.

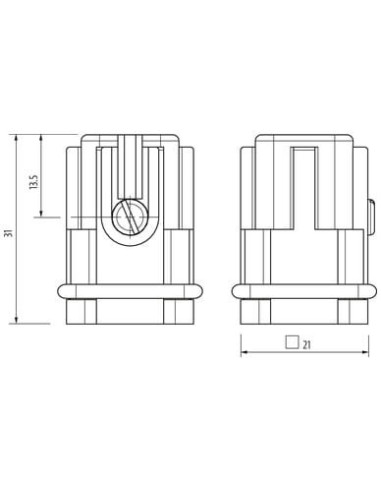

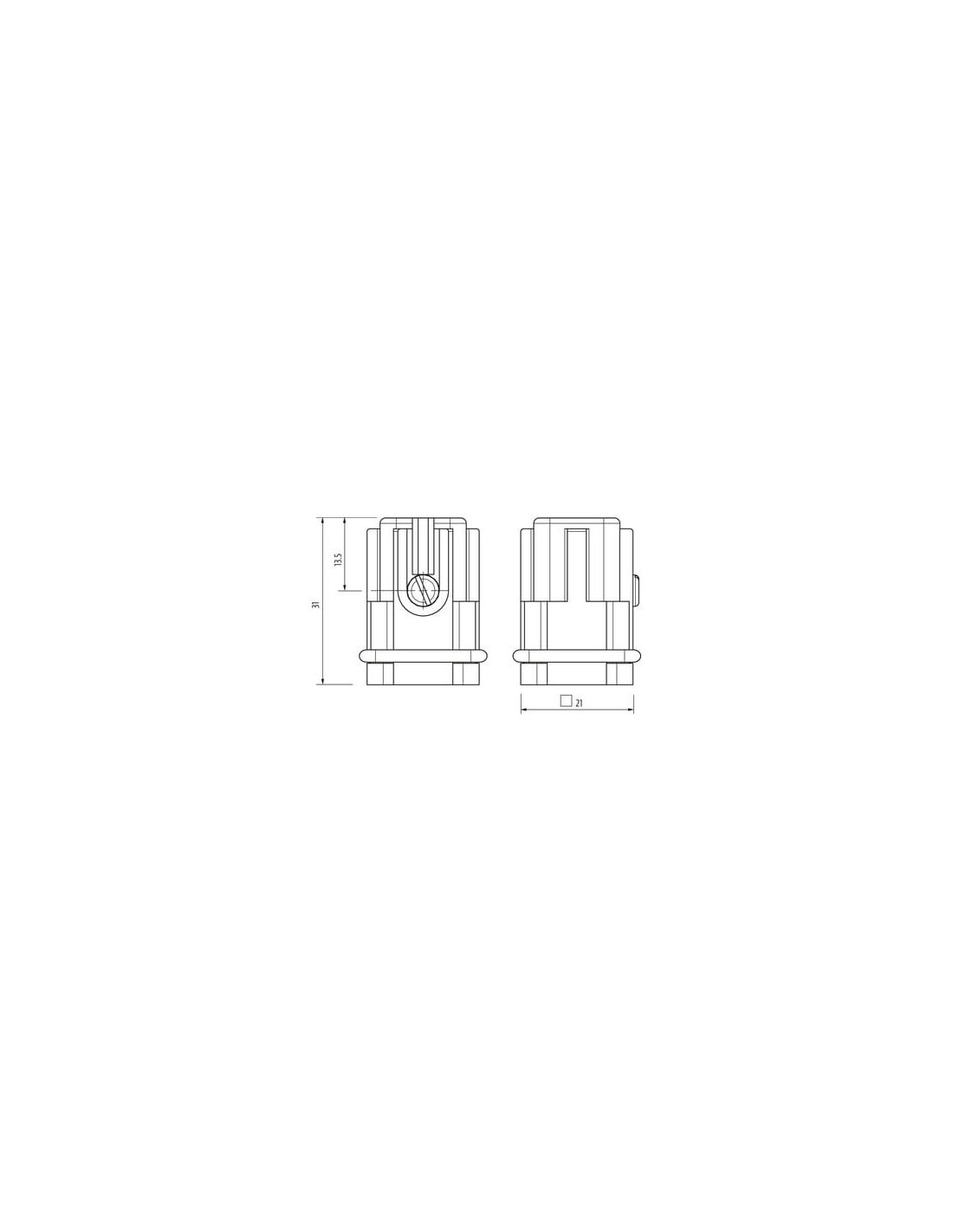

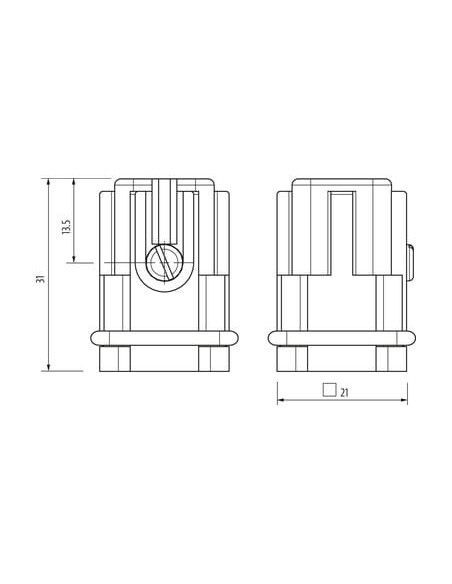

- Uniwersalne wymiary – kompaktowy rozmiar A3 (31 mm x 21 mm x 21 mm) pozwala na zastosowanie w miejscach o ograniczonej przestrzeni montażowej.
- Wytrzymałość mechaniczna – odporność na siły trzymania do 70 N oraz trwałość potwierdzona minimum 500 cyklami łączeniowymi.
- Bezpieczeństwo i trwałość – wysoka klasa palności UL94 V-0 oraz odporność na napięcia robocze AC i DC do 250 V.
- Szeroki zakres pracy temperaturowej – od -40°C do +125°C, co pozwala na wykorzystanie nawet w trudnych warunkach otoczenia.
- Zgodność z normami – spełnia wymagania normy EN 61984 oraz innych istotnych norm bezpieczeństwa i jakości, co gwarantuje niezawodność działania w długim okresie użytkowania.
Zastosowanie wkładki Modlink Heavy A3 męskiej 7-polowej
Wkładka Modlink Heavy dedykowana jest przede wszystkim do ciężkich warunków przemysłowych. Stosuje się ją w:
- szafach sterowniczych i rozdzielnicach elektrycznych,
- systemach automatyki przemysłowej,
- maszynach produkcyjnych i urządzeniach transportowych,
- instalacjach wymagających szybkiego oraz wielokrotnego podłączania i rozłączania przewodów,
- aplikacjach wymagających odporności na wibracje, kurz i zmienne warunki atmosferyczne.
Konstrukcja wkładki A3 umożliwia zastosowanie jej zarówno w obudowach plastikowych, jak i metalowych (przy czym w metalowych obudowach napięcie znamionowe wynosi do 42 V bez dodatkowej izolacji). Pozwala to na bezpieczną i trwałą eksploatację przy zachowaniu wysokich parametrów elektrycznych i mechanicznych.
Zalety i możliwości wykorzystania wkładki Modlink Heavy A3 7-polowej
Wkładka 7-polowa zapewnia zarówno szeroką kompatybilność z różnymi systemami przyłączeniowymi, jak i elastyczność w doborze typów przewodów (przekrój od 0,14 do 2,5 mm²). Srebrzone styki wykonane z mosiądzu gwarantują stabilną przewodność i odporność na korozję nawet po wielu cyklach. Dzięki precyzyjnym parametrom konstrukcyjnym wkładka idealnie sprawdza się zarówno w nowych instalacjach, jak i przy rozbudowie czy modernizacji istniejących systemów automatyki oraz zasilania.
Wkładka Modlink Heavy A3 jest wybierana przez specjalistów ceniących niezawodność, trwałość oraz prostotę montażu w różnego rodzaju aplikacjach przemysłowych.
