B24
Osłonka (wysoka)
Podwójna dźwignia blokująca
IP67
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M40 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 76 mm |
| Szerokość | 43 mm |
| Głębokość | 120 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

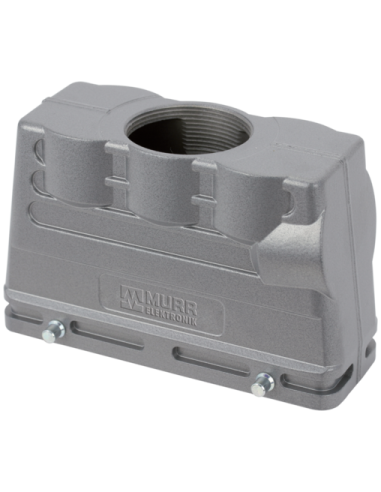

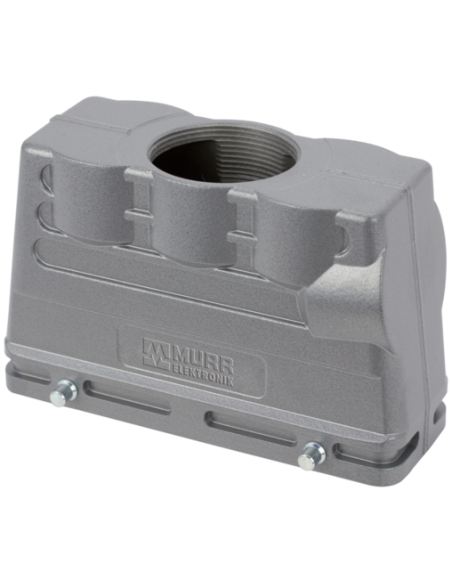

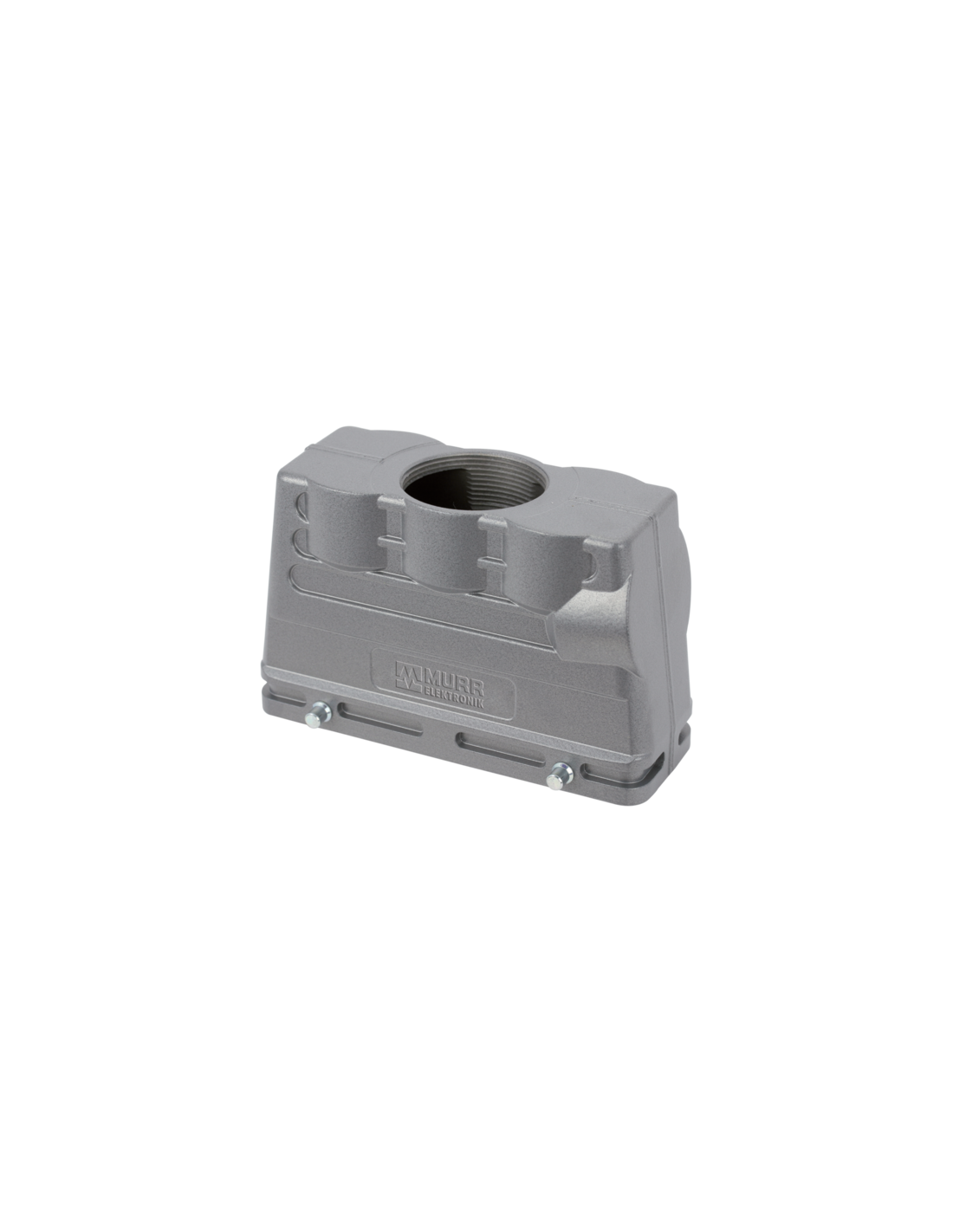

Obudowa wysoka B24 IP67 z podwójną dźwignią blokującą – 70MH-GTGHQ-A01E100
Obudowa B24 o wysokim profilu to solidny, niezawodny komponent przeznaczony do zastosowań przemysłowych, szczególnie w miejscach, gdzie wymagany jest wysoki poziom szczelności oraz ochrona podzespołów elektrycznych. Kod produktu 70MH-GTGHQ-A01E100 umożliwia łatwe zidentyfikowanie i dobranie odpowiedniej wersji do konkretnego projektu.
Maksymalna ochrona w trudnych warunkach - IP67
Produkt spełnia rygorystyczną normę ochrony IP67, co gwarantuje pełną odporność na pył oraz możliwość krótkotrwałego zanurzenia w wodzie. Jest to idealny wybór do środowisk przemysłowych, hal produkcyjnych, maszyn i instalacji, gdzie istotna jest nie tylko szczelność, ale także wytrzymałość na uszkodzenia mechaniczne.
Wytrzymała konstrukcja aluminiowa – odporność na korozję i uszkodzenia mechaniczne
Obudowa wykonana z aluminiowego odlewu ciśnieniowego zapewnia długotrwałą ochronę elementów elektronicznych, niezależnie od warunków środowiskowych. Malowanie proszkowe dodatkowo zwiększa odporność na czynniki zewnętrzne i gwarantuje trwały, estetyczny wygląd obudowy przez wiele lat eksploatacji.
Łatwość montażu i użytkowania – przemyślana konstrukcja
- Podwójna dźwignia blokująca – stabilne i bezpieczne zamknięcie nawet przy intensywnej eksploatacji (minimum 500 cykli wtykowych)
- Przewidziany otwór M40 umożliwia zastosowanie szerokiego zakresu dławnic oraz złącz kablowych
- Proste odejście kablowe upraszcza prowadzenie przewodów oraz minimalizuje ryzyko uszkodzeń podczas montażu
Optymalne wymiary do zastosowań przemysłowych

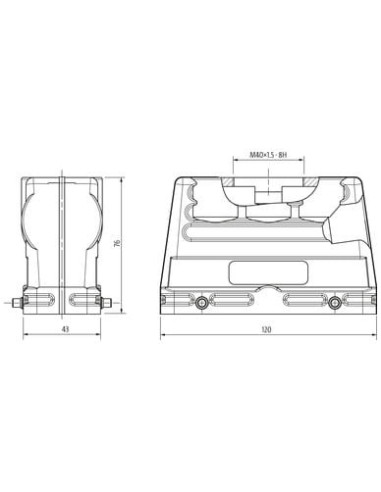

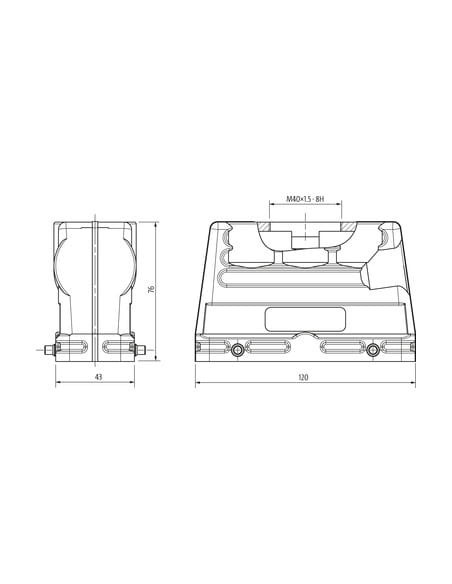

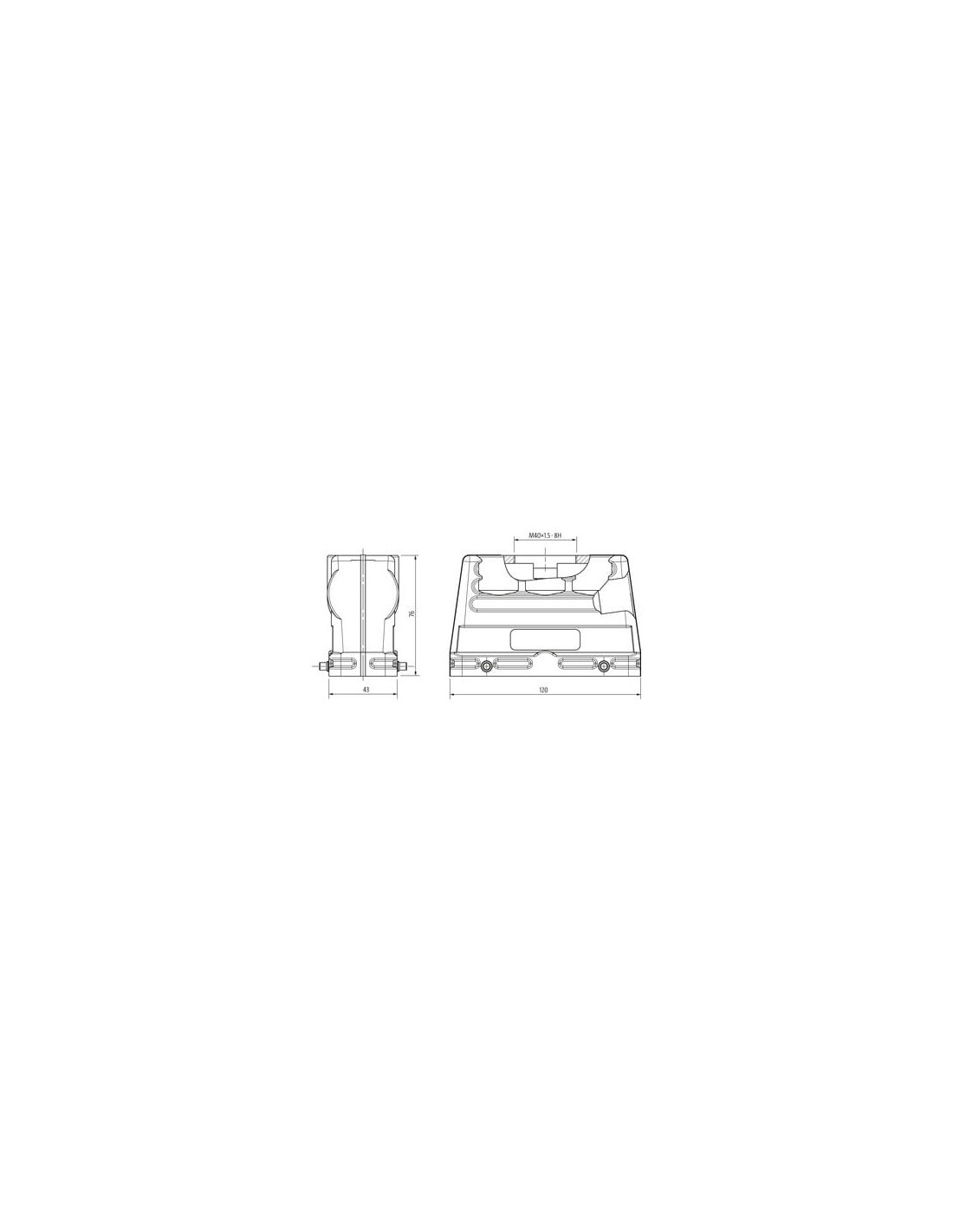

Wysoki profil (76 mm wysokości, 43 mm szerokości, 120 mm głębokości) pozwala na integrację z szeroką gamą wkładów złącz przemysłowych przy zachowaniu kompaktowych wymiarów zewnętrznych. Doskonale sprawdza się w szafach sterowniczych, na liniach produkcyjnych oraz w rozdzielnicach automatyki.
Zakres typowych zastosowań
- Instalacje automatyki przemysłowej
- Budowa maszyn i urządzeń
- Szafy sterownicze i rozdzielnice elektryczne
- Systemy transportu materiałów i linie produkcyjne
- Aplikacje wymagające wysokiego stopnia ochrony przed pyłem i wilgocią
Wysoka niezawodność w szerokim zakresie temperatur
Obudowa B24 IP67 jest odporna na działanie temperatur od -40°C do +100°C, co pozwala na jej stosowanie zarówno w warunkach niskich, jak i wysokich temperatur. To uniwersalne rozwiązanie zapewnia długoterminowe bezpieczeństwo i stabilność instalacji.
Stawiając na jakość wykonania i skuteczność ochrony, obudowa B24 o wysokim profilu zwiększa niezawodność każdej przemysłowej instalacji elektrycznej oraz zabezpiecza kluczowe połączenia nawet w najtrudniejszych warunkach eksploatacyjnych.
