Dostępny
Żeński
2-piny
Połączenie śrubowe osiowe
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Połączenie śrubowe dla przewodów elastycznych
Potrzebny zacisk 70MH-ZZ100-0000000 (4×)
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 1000 V |
| Napięcie robocze DC | 1000 V |
| Prąd roboczy | 100 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 10 mm² |
| Przekrój przyłącza maks. | 35 mm² |
| Numer AWG min. | 8 |
| Numer AWG maks. | 2 |
Instalowanie | Podłączanie
| Długość przycięcia | 13 mm |
| Średnica izolacji żył min. | 11,4 mm |
| Connection information | Połączenie śrubowe osiowe |
| Moment obrotowy | (10...16 mm²); 7 Nm (25 mm²); 8 Nm (35 mm²) |
| Moment obrotowy | 6 Nm |
| Gender | female |
| Rozwartość klucza | SW4 |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 8 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PC |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 2 |
| Wysokość | 49 mm |
| Szerokość | 34,1 mm |
| Głębokość | 29,3 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |

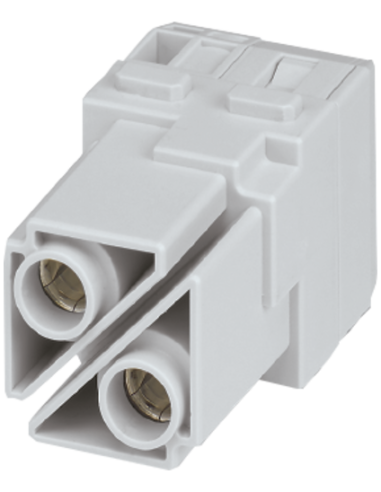

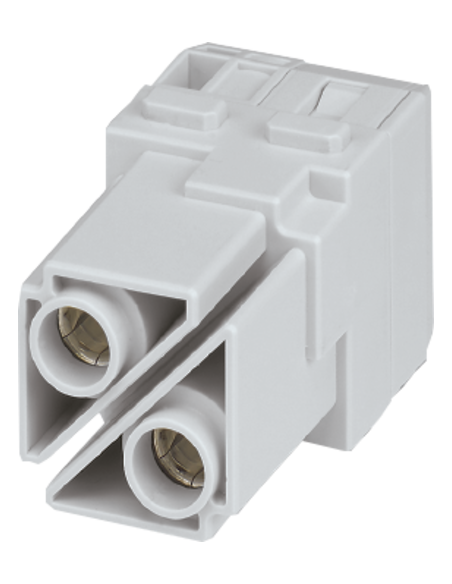

Moduł żeński 2-biegunowy 70MH-MAC2A-0020704 do zastosowań przemysłowych
Moduł żeński 2-biegunowy 70MH-MAC2A-0020704 to wysokiej jakości komponent przeznaczony do realizacji połączeń elektrycznych o dużym obciążeniu prądowym w systemach automatyki oraz instalacjach przemysłowych. Zapewnia bezpieczne i niezawodne podłączenie przewodów o dużych przekrojach, co jest kluczowe w zasilaniu urządzeń o wysokich wymaganiach energetycznych.
Zalety złącza elektrycznego 2-biegunowego
- Wysoka trwałość mechaniczna – odporność na wibracje oraz intensywną eksploatację, nawet do 500 cykli wtykowych.
- Bezproblemowe połączenie śrubowe osiowe – szybki i pewny montaż z możliwością wielokrotnego użycia.
- Obsługa przewodów o dużym przekroju (10–35 mm², AWG 8–2) – dedykowany do aplikacji wymagających przesyłu dużych mocy.
- Wysokie parametry elektryczne – przystosowany do pracy przy napięciu do 1000 V i prądzie do 100 A.
Typowe zastosowania modułu żeńskiego 2-biegunowego
Moduł 70MH-MAC2A-0020704 znajduje zastosowanie w instalacjach elektrycznych, systemach rozdzielczych, szafach sterowniczych oraz w automatyce przemysłowej. Doskonały wybór do połączeń w miejscach, gdzie wymagana jest wysoka niezawodność połączenia oraz odporność na trudne warunki środowiskowe (temperatura pracy od -40 do 125°C oraz wysoka klasa palności UL94 V-0).
- Szafy sterownicze
- Systemy zasilania maszyn przemysłowych
- Panele dystrybucyjne i rozdzielnice
- Automatyka budynkowa
Solidna i bezpieczna konstrukcja złącza prądowego
Obudowa wykonana z odpornego PC (polikarbonatu) oraz styki z mosiądzu posrebrzanego gwarantują długą żywotność oraz odporność na utlenianie i działanie czynników chemicznych. Zaawansowane rozwiązania w zakresie ochrony przed przepięciami (kategoria III, 8 kV) oraz wysoki stopień zanieczyszczenia (3) umożliwiają stosowanie złącza w wymagających środowiskach przemysłowych.

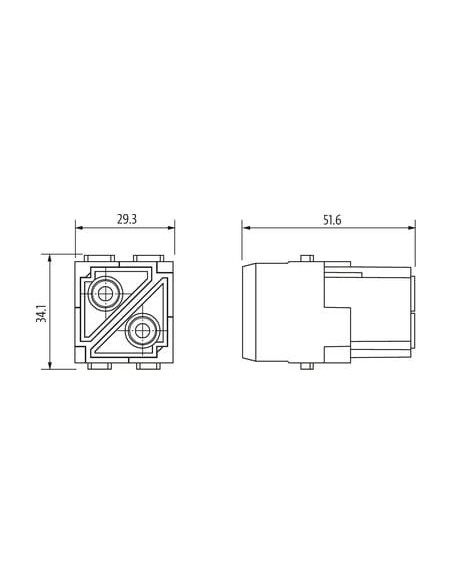

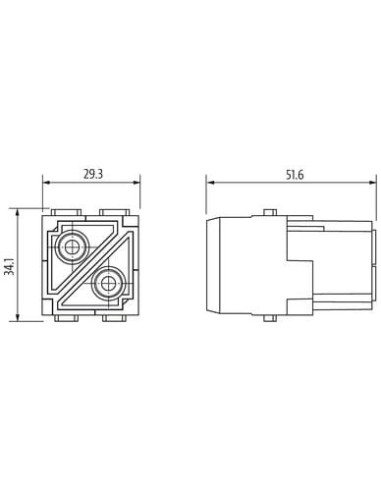

Wymiary i montaż modułu 2-biegunowego
Niewielkie rozmiary (34,1 × 29,3 × 51,6 mm) umożliwiają łatwą integrację z istniejącymi instalacjami, nawet w ograniczonych przestrzeniach montażowych. Prosta obsługa oraz wymienne zaciski zapewniają szybką instalację oraz bezproblemową obsługę serwisową.
