Dostępny
Żeński
2-piny
Połączenie śrubowe osiowe
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Połączenie śrubowe dla przewodów elastycznych
Potrzebny zacisk 70MH-ZZ100-0000000 (2×)
(2.5...4 mm²); 8 mm (4 mm²); (10 mm²)
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 1000 V |
| Napięcie robocze DC | 1000 V |
| Prąd roboczy | 40 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 2,5 mm² |
| Przekrój przyłącza maks. | 10 mm² |
| Numer AWG min. | 13 |
| Numer AWG maks. | 7 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 5 mm |
| Długość odizolowania maks. | 11 mm |
| Średnica izolacji żył zmienna maks. | max. 4 mm (2.5...4 mm²); max. 6 mm (6 mm²); max. 10.5 mm (8 mm²) |
| Connection information | Połączenie śrubowe osiowe |
| Moment obrotowy | (2.5...4 mm²); 2 Nm (6...10 mm²) |
| Moment obrotowy | 1,5 Nm |
| Gender | female |
| Rozwartość klucza | SW2 |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 8 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PC |
| Materiał styk | Mosiądz |

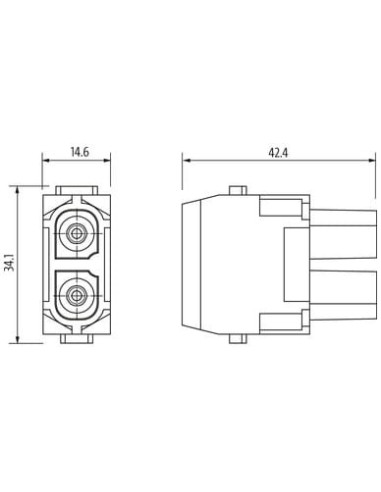

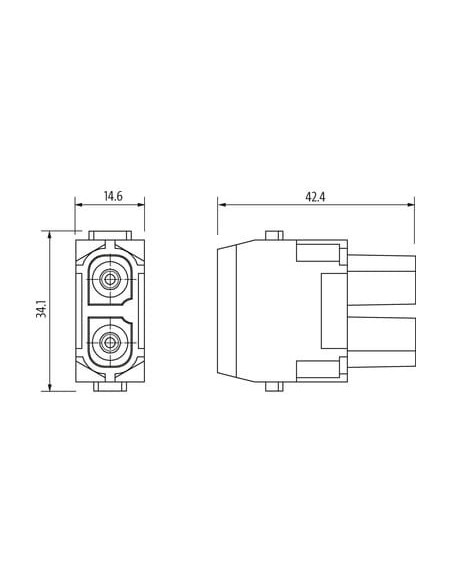

Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 39,4 mm |
| Szerokość | 28,8 mm |
| Głębokość | 13,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |

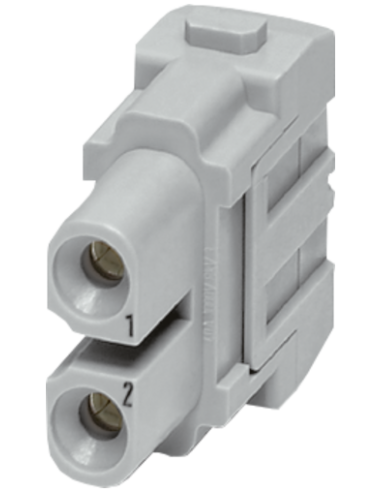

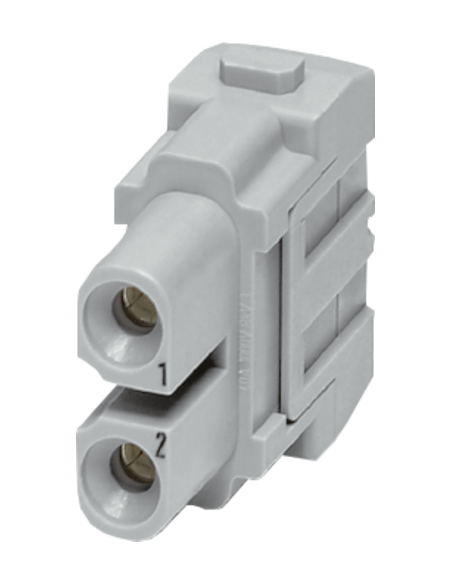

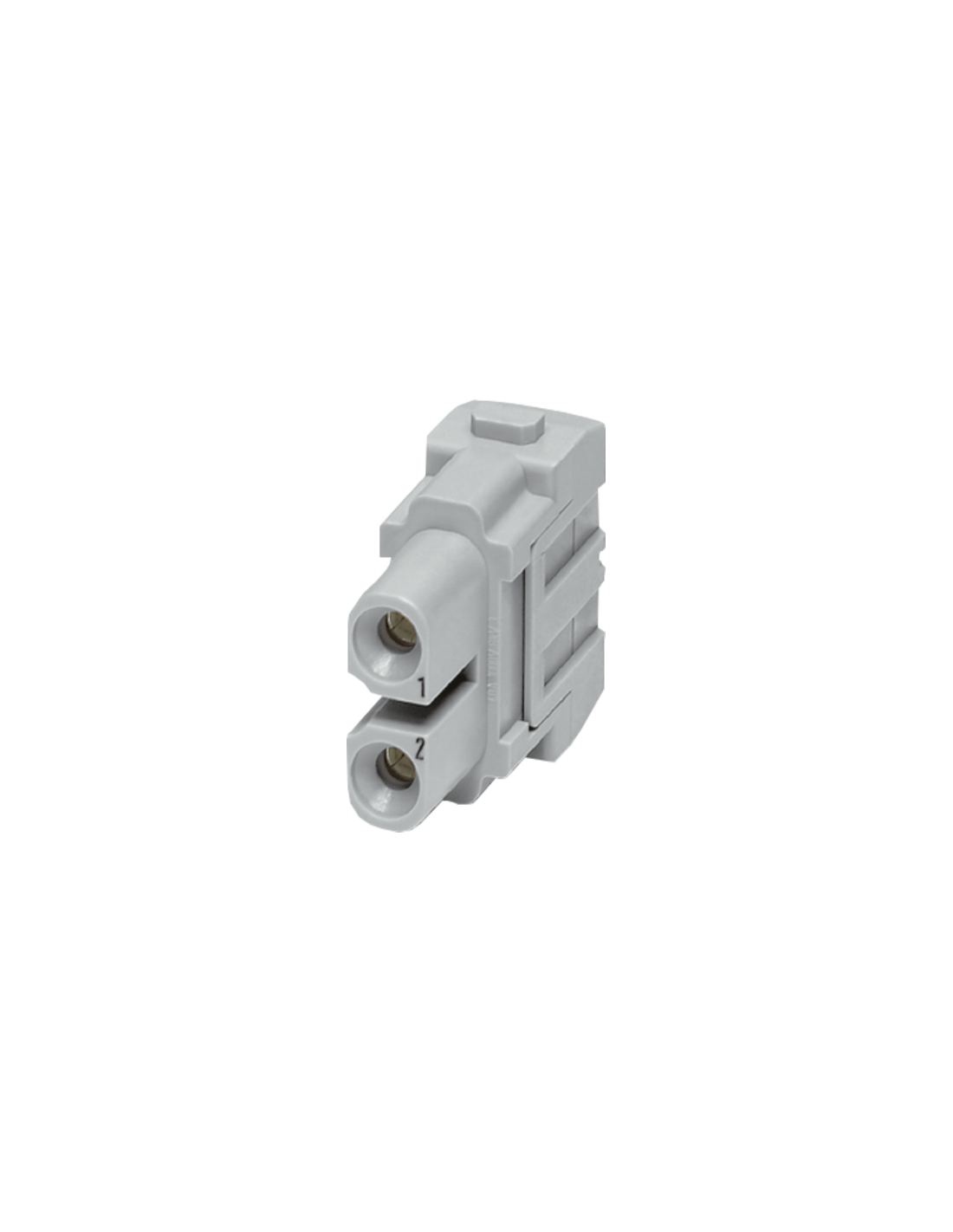

Wkład Modlink Heavy Modular 2-polowy żeński – 70MH-MAC1A-0020703
Wkład Modlink Heavy Modular o kodzie 70MH-MAC1A-0020703 to wysokiej jakości, 2-polowy żeński wkład złącza przemysłowego, przeznaczony do systemów modułowych. Produkt spełnia rygorystyczne wymagania przemysłowe, zapewniając niezawodne połączenie elektryczne w różnorodnych aplikacjach.
Zastosowanie i możliwości wykorzystania wkładu Modlink Heavy Modular
Wkład 2-polowy żeński znajduje zastosowanie przede wszystkim w instalacjach przemysłowych, szafach sterowniczych, liniach produkcyjnych oraz wszędzie tam, gdzie liczy się szybkie i bezpieczne podłączanie oraz odłączanie urządzeń. Jest szczególnie polecany do zasilania maszyn i urządzeń, w których istotna jest wysoka wytrzymałość mechaniczna oraz odporność na trudne warunki środowiskowe.
- Przemysł maszynowy i automatyka – integracja w szafach sterowniczych, napędach oraz systemach rozdziału energii.
- Energetyka – jako element bezpiecznych bloków zasilających oraz rozdzielnic niskiego i średniego napięcia.
- Transport i kolejnictwo – wszędzie tam, gdzie niezawodność i wytrzymałość są priorytetem.
- Budownictwo przemysłowe – przy budowie infrastruktury obiektów produkcyjnych i logistycznych.
Kluczowe zalety wkładu 2-polowego Modlink Heavy Modular
- Wysoka wytrzymałość prądowa – do 40 A, umożliwia zasilanie nawet najbardziej wymagających urządzeń przemysłowych.
- Uniwersalność – możliwość stosowania w szerokim zakresie przekroju przewodów (od 2,5 do 10 mm²) oraz łatwa adaptacja do różnych typów instalacji.
- Odporność na ekstremalne temperatury – praca w zakresie od -40°C do +125°C.
- Trwałość – do 500 cykli sprzęgających, co przekłada się na długą żywotność i niezawodność w trakcie eksploatacji.
- Solidna konstrukcja – wykonanie z wysokiej klasy tworzywa PC oraz styków mosiężnych z powłoką posrebrzaną.
- Bezpieczeństwo – spełnienie wymagań kategorii przepięciowej III oraz klasy palności UL94 V-0, wysoki stopień odporności na zanieczyszczenia.
- Łatwy montaż – połączenie śrubowe osiowe zapewnia szybki i pewny montaż przewodów, a kompaktowe wymiary umożliwiają łatwą integrację w ograniczonych przestrzeniach.
Budowa i sposób montażu wkładu Modlink Heavy Modular 70MH-MAC1A-0020703
Wkład Modlink Heavy Modular został zaprojektowany z myślą o łatwym i wygodnym łączeniu przewodów za pomocą połączenia śrubowego osiowego. Kompaktowy rozmiar (wysokość 39,4 mm, szerokość 28,8 mm, głębokość 13,6 mm) oraz ergonomiczne rozmieszczenie pinów ułatwiają zintegrowanie produktu z innymi modułami systemu Modlink Heavy. Produkt dedykowany do pracy w środowiskach wymagających dużej odporności na czynniki mechaniczne i atmosferyczne.
Wkład żeński Modlink Heavy Modular 2-polowy 70MH-MAC1A-0020703 to niezawodne rozwiązanie dla profesjonalistów ceniących trwałość, uniwersalność i bezpieczeństwo połączeń elektrycznych w aplikacjach przemysłowych.
