A16
Żeński
16-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 8 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 16 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Stop miedzi |
| Materiał mocowanie styków | PC |
Dane mechaniczne | Dane montażowe
| Rozmiar | A16 |
| Wysokość | 34,1 mm |
| Szerokość | 23,2 mm |
| Głębokość | 72 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

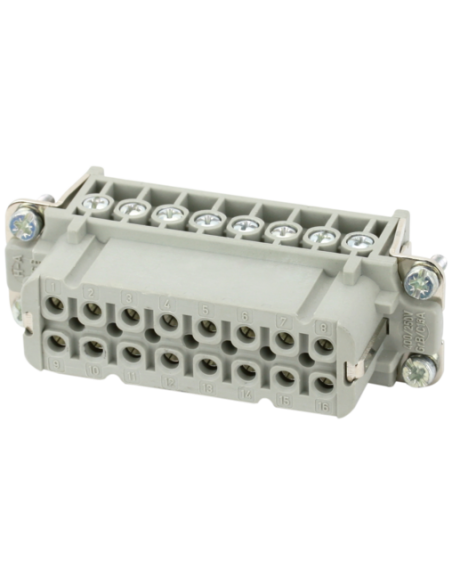

Złącze przemysłowe A16 żeńskie, 16-biegunowe – 70MH-EB016-CP01020
A16 żeński 16-biegunowy wtyk z zaciskiem push-in to komponent wysokiej klasy, przeznaczony do wymagających zastosowań przemysłowych. Złącze zapewnia pewne i trwałe połączenie elektryczne w systemach automatyki, maszynach oraz na liniach produkcyjnych. Ten model charakteryzuje się wysoką odpornością mechaniczną oraz optymalną funkcjonalnością w szerokim zakresie temperatur pracy.
Wysoka odporność i uniwersalność połączeń elektrycznych
Złącze A16 umożliwia podłączenie do 16 przewodów oraz przewodu ochronnego PE, co sprawia, że znajduje szerokie zastosowanie w szafach sterowniczych, rozdzielniach oraz wszędzie tam, gdzie ważna jest niezawodność przesyłu sygnałów i mocy. Dzięki zastosowaniu zacisku sprężynowego typu push-in proces instalacji jest szybki i wygodny, eliminując konieczność lutowania lub skomplikowanego użycia narzędzi.
Typowe zastosowania złączy A16
- Sterowanie i przesył sygnałów w liniach montażowych
- Układy automatyki przemysłowej
- Infrastruktura rozdzielcza
- Aplikacje elektromechaniczne wymagające dużej liczby styków
- Automatyka maszyn i urządzeń
Główne zalety produktu A16 16-pinowego
- Wysoka wytrzymałość na warunki środowiskowe – praca w temperaturach od -40°C do +125°C
- Odporność na zanieczyszczenia (stopień zanieczyszczenia 3) oraz przepięcia (kategoria III, 4 kV)
- Długi czas eksploatacji – minimum 500 cykli wtykowych
- Maksymalne bezpieczeństwo połączenia dzięki użytym materiałom (PC, miedź posrebrzana) oraz wysokiej klasie niepalności UL94 V-0
- Możliwość wykorzystania w rozbudowanych systemach i urządzeniach, gdzie ważna jest integracja wielu obwodów
- Kompaktowe wymiary – łatwość montażu w instalacjach o ograniczonej przestrzeni
Złącze przemysłowe A16 – specyfika konstrukcji
Konstrukcja złącza oparta na standardzie A16 gwarantuje kompatybilność z szeroką gamą systemów modułowych typu multicore. Posrebrzane styki zapewniają doskonałe przewodnictwo prądowe oraz wysoką odporność na utlenianie, co przekłada się na długotrwałą niezawodność. Szeroki zakres przekrojów przewodów (od 0,14 mm² do 2,5 mm²) umożliwia elastyczne dopasowanie do różnych typów instalacji.
Wymiary i wygoda montażu

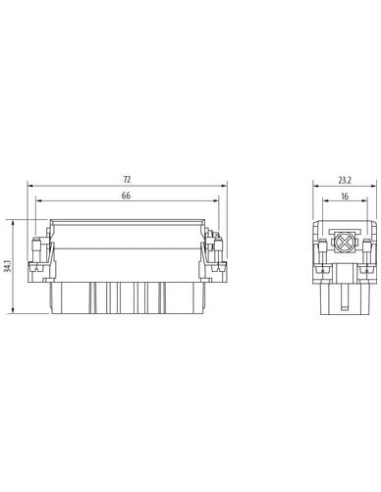

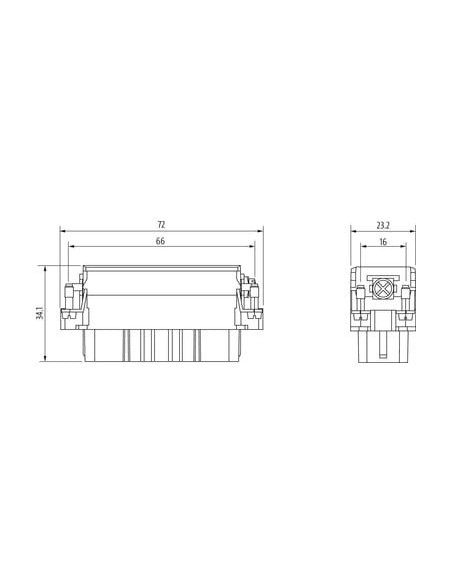

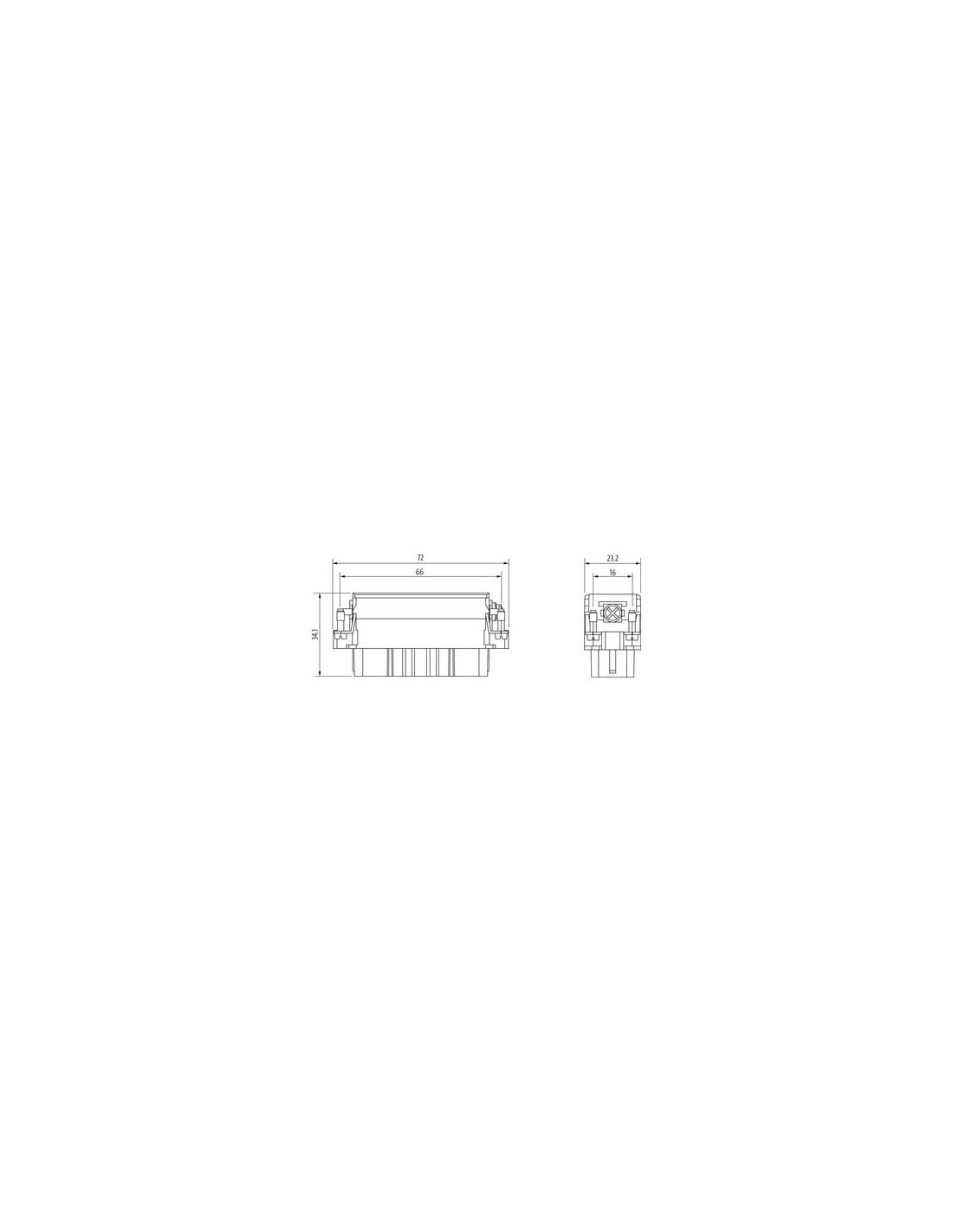

Złącze posiada kompaktowe wymiary (wysokość: 34,1 mm, szerokość: 23,2 mm, głębokość: 72 mm), dzięki czemu idealnie sprawdzi się w warunkach ograniczonej przestrzeni montażowej. Mocowania śrubowe zapewniają trwałe i pewne zamocowanie w obudowie.
Bezpieczeństwo i certyfikaty
Produkt spełnia wymagania międzynarodowych norm bezpieczeństwa i posiada odpowiednie certyfikaty zgodności, co umożliwia zastosowanie w aplikacjach o najwyższych wymaganiach dotyczących trwałości oraz bezpieczeństwa eksploatacji.
