A3
Żeński
4-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 400 V |
| Napięcie robocze AC na styk sygnałowy maks. | 230 V |
| Napięcie robocze DC na styk zasilania maks. | 400 V |
| Napięcie robocze DC na styk sygnałowy maks. | 230 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Długość przycięcia | 10 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 4 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał mocowanie styków | PC |
Dane mechaniczne | Dane montażowe
| Rozmiar | A3 |
| Wysokość | 33,4 mm |
| Szerokość | 20,8 mm |
| Głębokość | 20,8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

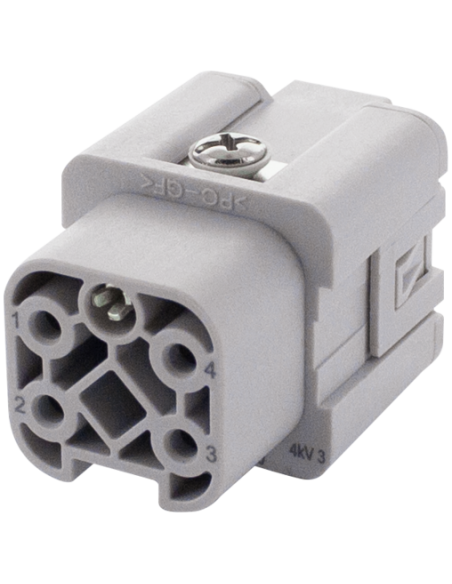

Wkładka Modlink Heavy A3 żeńska 4-polowa – profesjonalne rozwiązanie do połączeń elektrycznych
Wkładka Modlink Heavy A3 żeńska 4-polowa o kodzie 70MH-EB004-AP02010 to wysokiej jakości element przeznaczony do tworzenia trwałych i niezawodnych połączeń w instalacjach przemysłowych oraz automatyce. Produkt został opracowany z myślą o zapewnieniu wysokiej odporności na warunki eksploatacyjne oraz długotrwałej, bezpiecznej pracy w trudnych warunkach otoczenia.
Maksymalna funkcjonalność – zastosowanie w przemyśle i automatyce
Wkładka znajduje szerokie zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych, maszynach przemysłowych oraz urządzeniach wymagających niezawodnych i bezpiecznych połączeń prądowych do 400V i 10A. To doskonałe rozwiązanie dla linii produkcyjnych, maszyn specjalistycznych oraz kompleksowych układów sterowania.
- Przenoszenie zasilania i sygnałów w środowiskach przemysłowych
- Możliwość zastosowania w miejscach o podwyższonym stopniu zanieczyszczenia (stopień 3)
- Dedykowana zarówno dla nowych instalacji, jak i modernizacji istniejących systemów
- Idealna do systemów wymagających wielokrotnego łączenia i rozłączania (do 500 cykli wtykowych)
Najważniejsze cechy i korzyści wkładki Modlink Heavy A3
Wkładka żeńska o konstrukcji 4-polowej zapewnia pełną kompatybilność z systemami zasilania jedno- i trójfazowego. Wysoki poziom bezpieczeństwa gwarantuje odpowiedni dobór materiałów oraz powłoka posrebrzana, która odpowiada za niezawodny styk i niskie opory elektryczne.
- Solidna obudowa typu A3 odporna na uderzenia i uszkodzenia mechaniczne
- Połączenie push-in – nowoczesne, szybkie i trwałe mocowanie przewodów
- Zakres przyłącza: od 0,14 mm² do 1,5 mm²
- Kompatybilność z tulejkami zaciskowymi – zwiększa niezawodność połączenia
- Odporność na temperatury pracy od -40°C do +125°C
- Kategoria przepięcia III, pik napięciowy do 4 kV
- Klasa niepalności UL94 V-0 – wysoki poziom bezpieczeństwa pożarowego
Budowa, wymiary i montaż

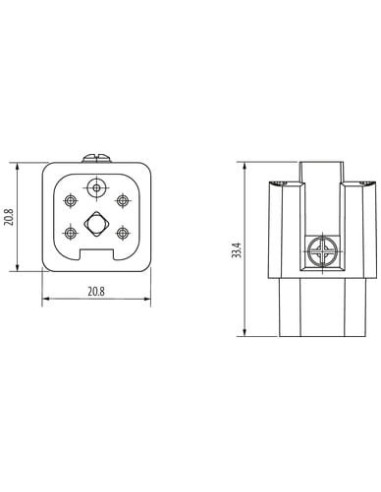

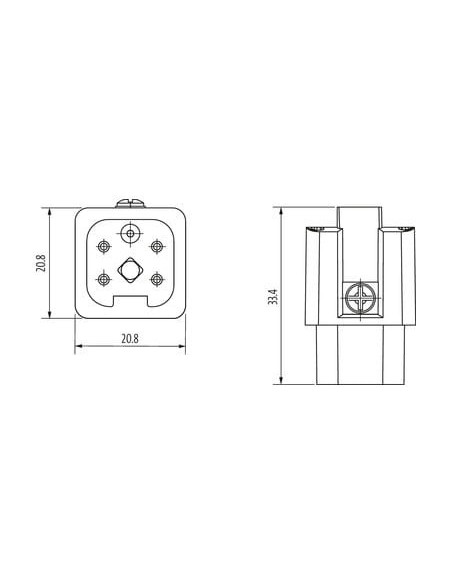

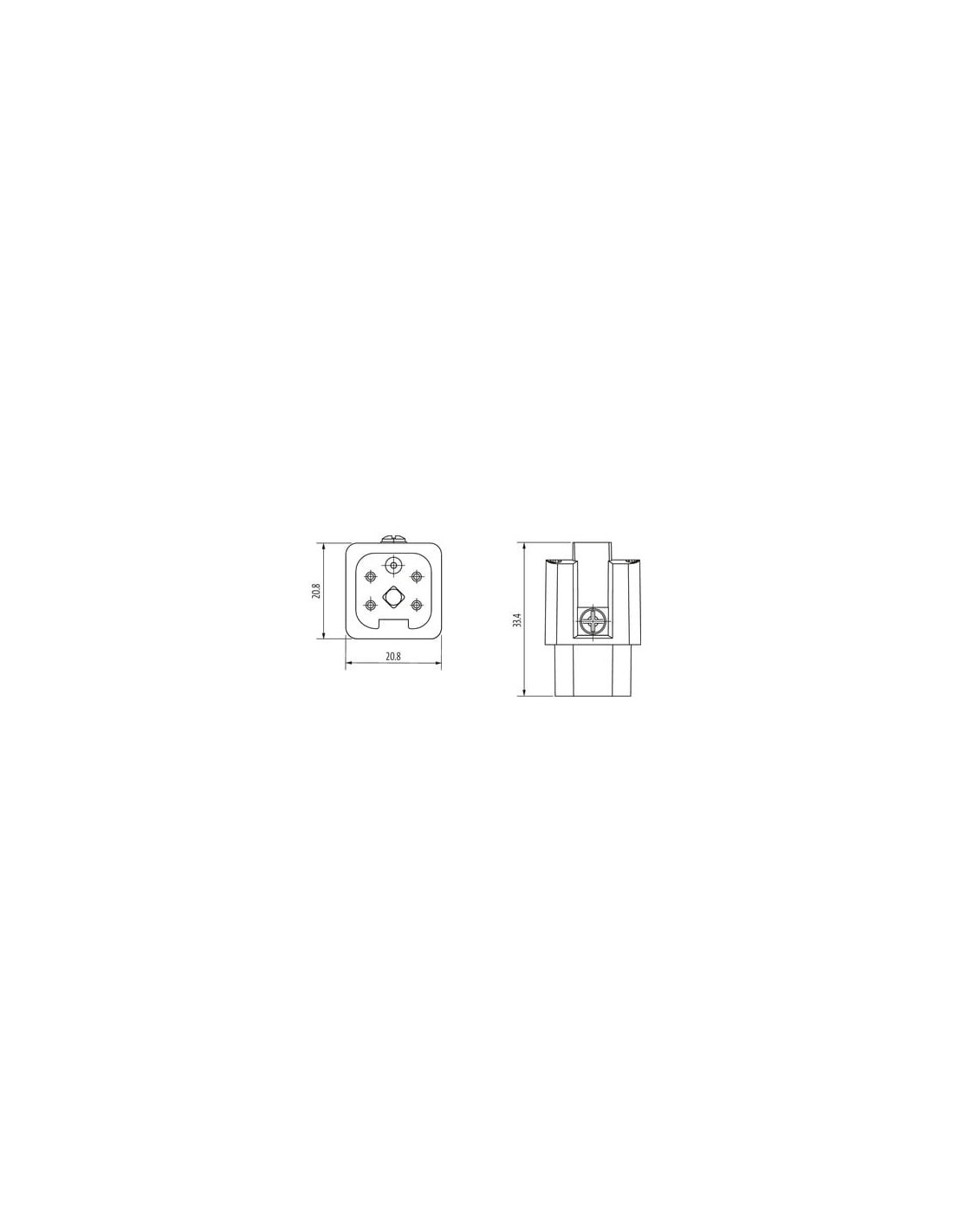

Modularna konstrukcja pozwala na łatwy montaż w odpowiednich gniazdach typu A3, co umożliwia szybkie serwisowanie i wymianę komponentów bez konieczności demontażu całych szaf czy rozdzielnic. Kompaktowe wymiary (33,4 x 20,8 x 20,8 mm) pozwalają na instalację nawet w ograniczonej przestrzeni.
Bezpieczeństwo i wytrzymałość – wysoka jakość wykonania
Stopień zanieczyszczenia 3 oraz wysoki poziom odporności na przepięcia gwarantują skuteczną ochronę instalacji i urządzeń elektrycznych. Wkładka spełnia wymagania normy EN IEC 60068-1 dotyczącej warunków klimatycznych, co sprawia, że sprawdzi się nawet w wymagających środowiskach przemysłowych.
Podsumowanie – wkładka Modlink Heavy A3 70MH-EB004-AP02010 do profesjonalnych zadań
Wkładka Modlink Heavy A3 żeńska, 4-polowa, to niezawodne i uniwersalne rozwiązanie dla wymagających aplikacji w automatyce oraz przemyśle. Dedykowana do pracy w szerokim zakresie warunków, zapewnia długofalową niezawodność, bezpieczeństwo i prostotę montażu.
