B6
Męski
6-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 7,5 mm |
| Średnica izolacji żył min. | 3,6 mm |
| Typ połączenia | Zaciski śrubowe SK |
| Moment dokręcenia śruby zaciskowej | 0,5 Nm |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 6 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 35 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |

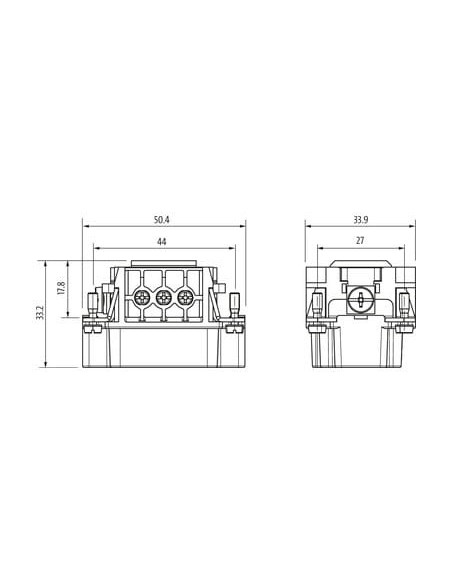

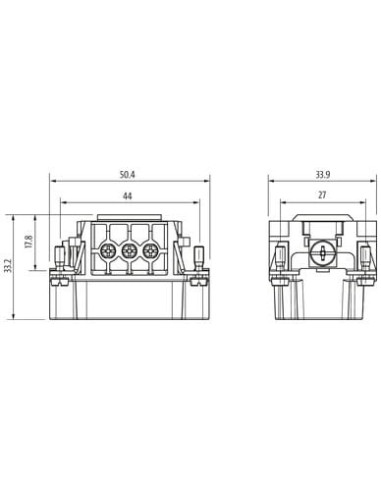

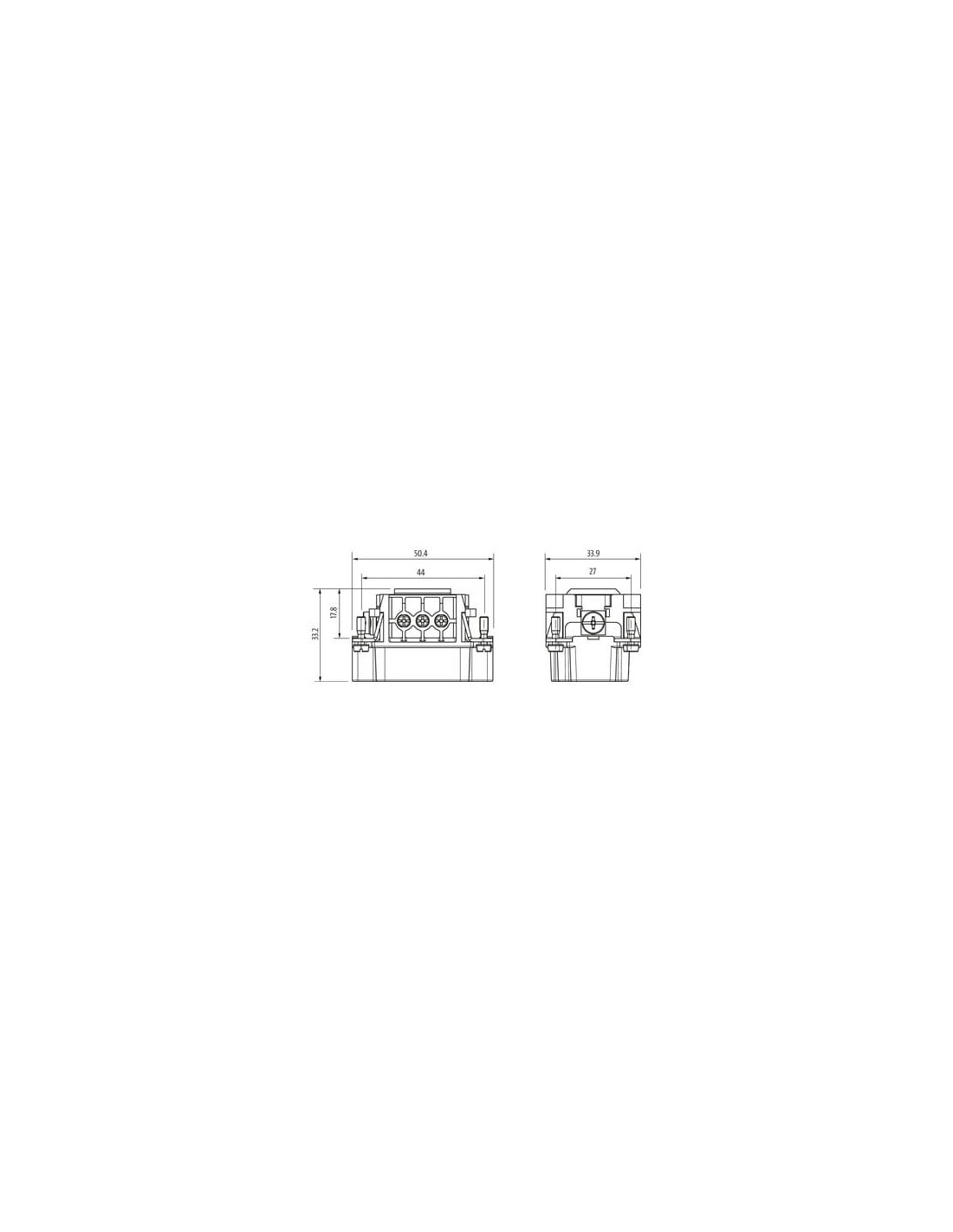

Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |
| Wysokość | 33,2 mm |
| Szerokość | 33,9 mm |
| Głębokość | 50,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

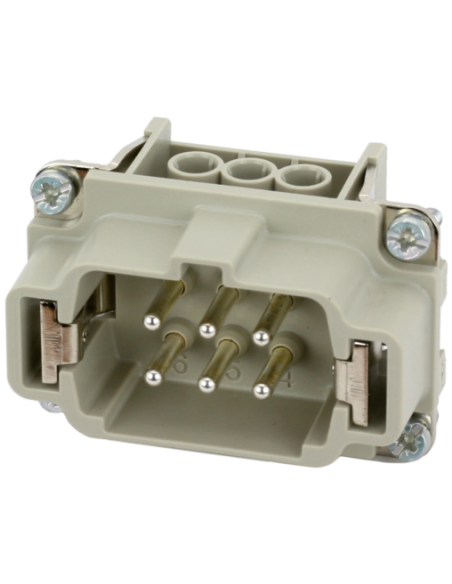

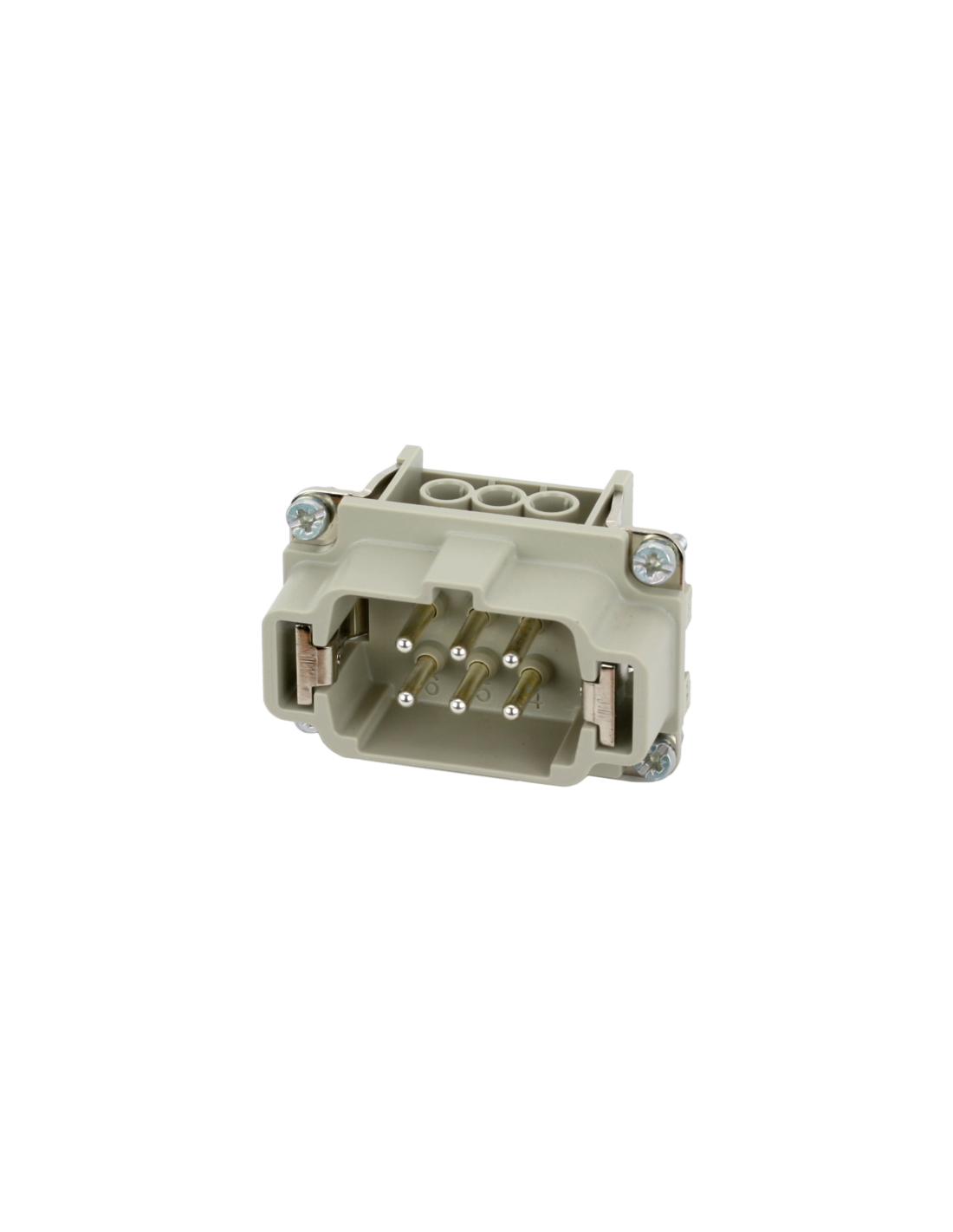

Wkładka konstytucyjna Modlink Heavy B6 męska 6-polowa – niezawodne złącze przemysłowe 500V 16A
Wkładka konstytucyjna Modlink Heavy B6 męska 6-polowa (kod produktu: 70MH-ES006-DS03020) to element złączy przemysłowych o wysokiej wytrzymałości, dedykowany do aplikacji wymagających pewności połączenia oraz odporności na trudne warunki pracy. Zapewnia bezpieczne i trwałe podłączanie przewodów w instalacjach zasilających i sterujących, spełniając rygorystyczne normy branżowe.
Zastosowanie Modlink Heavy B6 - złącza do wymagających aplikacji
Wkładka znajduje szerokie zastosowanie w automatyce przemysłowej, maszynach i liniach produkcyjnych, a także w rozdzielniach, instalacjach energetycznych, systemach transportowych i szafach sterowniczych. Sprawdzi się:
- w środowiskach o podwyższonym zapyleniu lub wilgotności,
- w obwodach wymagających wysokiego napięcia (do 500 V) i natężenia prądu (do 16 A),
- w miejscach, gdzie liczy się szybka i pewna wymiana modułu połączeniowego,
- w aplikacjach przemysłowych, gdzie istotna jest wielokrotność cykli podłączeń (min. 500 cykli).
Najważniejsze zalety Modlink Heavy B6
- 6-pinowa wkładka + PE – pozwala na przesyłanie kilku sygnałów lub zasilania w jednym złączu.
- Typ połączenia: zacisk śrubowy – ułatwia szybki i pewny montaż przewodów o przekroju od 0,5 do 2,5 mm².
- Solidna konstrukcja – wytrzymały korpus oraz posrebrzane styki z mosiądzu zapewniają trwałość i odporność na korozję.
- Wysoki poziom ochrony elektrycznej – odporność na przepięcia do 6 kV, stopień zanieczyszczenia 3 oraz wysokie parametry izolacji potwierdzają bezpieczeństwo użytkowania w trudnych warunkach przemysłowych.
- Elastyczność montażowa – kompaktowe wymiary: 50,4 x 33,9 x 33,2 mm pozwalają na instalację nawet w ograniczonych przestrzeniach.
- Odporność na ekstremalne temperatury – zakres pracy od -40°C do 125°C, co czyni ten model uniwersalnym wyborem do wielu aplikacji.
Parametry techniczne i jakość wykonania
Wkładka spełnia wymagania wielu norm – kategoria przepięcia III (EN 60664-1, EN 60950-1), grupa materiałów izolacyjnych IIIb, materiał: mosiądz (styki), PA GF (mocowanie), szybkozaciskowe podłączenie oraz solidna powłoka posrebrzana. Komponenty wykonano z myślą o długotrwałej, niezawodnej eksploatacji.
Typowe wykorzystanie wkładki Modlink Heavy B6 6-polowej
Produkt rekomendowany do realizacji połączeń zasilających i sygnałowych w obudowach, pulpitach sterowniczych czy rozdzielniach, a także jako element modernizacji i serwisu parków maszynowych. Modlink Heavy B6 to gwarancja stabilności parametrów pracy oraz łatwego serwisowania urządzeń.
