A10
Żeński
10-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 8 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 10 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Stop miedzi |
| Materiał mocowanie styków | PC |
Dane mechaniczne | Dane montażowe
| Rozmiar | A10 |
| Wysokość | 34,1 mm |
| Szerokość | 55,4 mm |
| Głębokość | 23,2 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

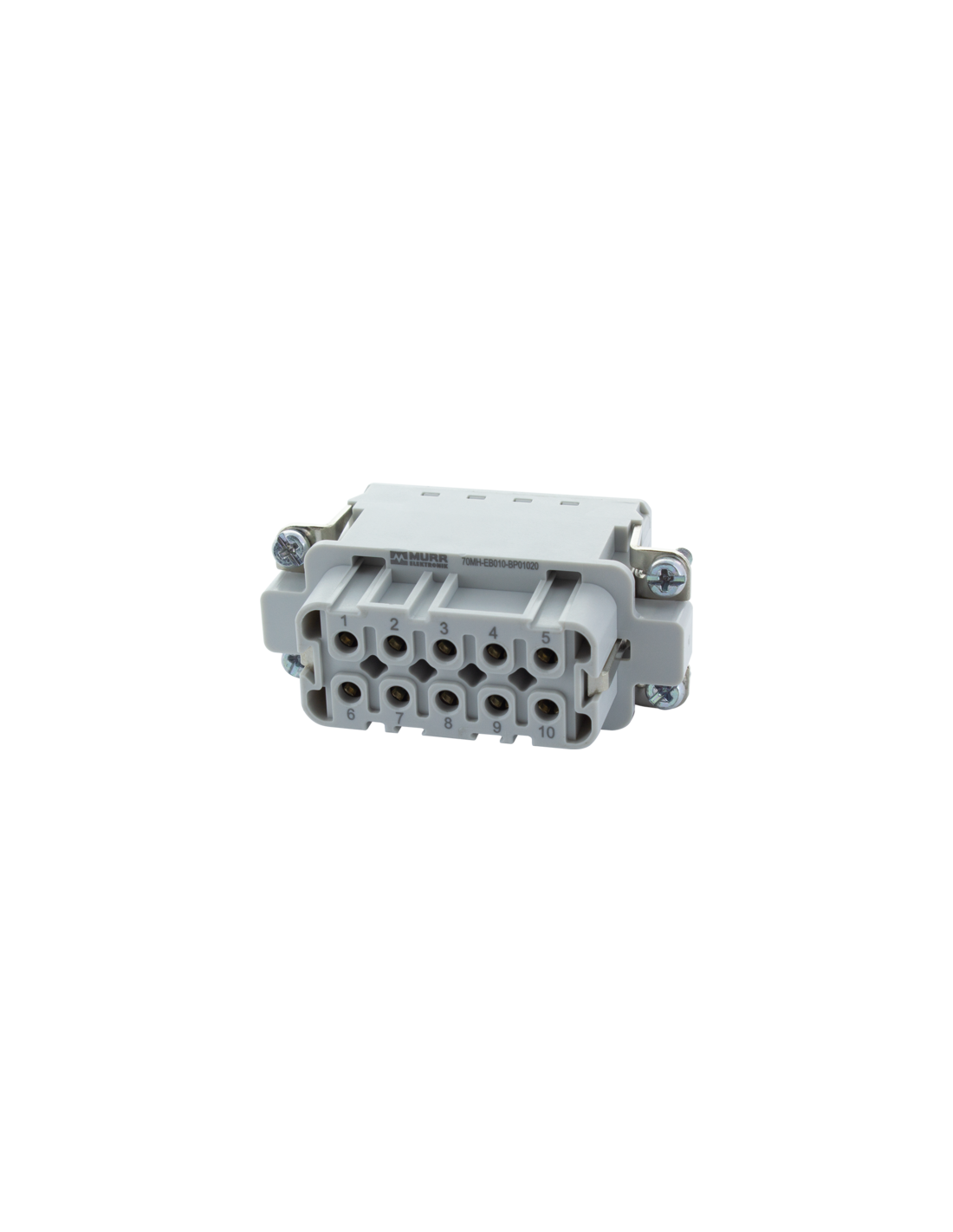

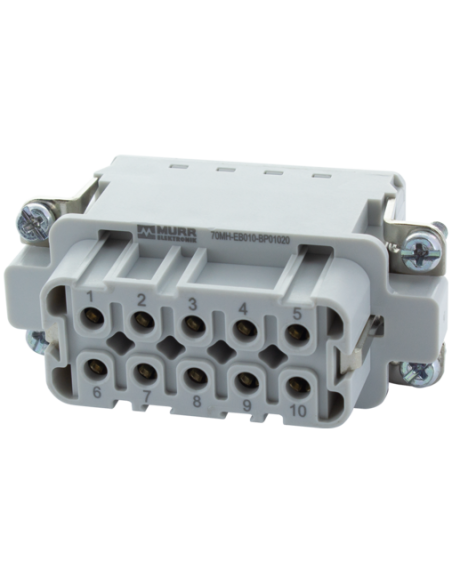

Wkładka księgowa Modlink Heavy żeńska A10 10-polowa – solidne rozwiązanie dla złączy przemysłowych
Wkładka księgowa Modlink Heavy A10 żeńska, 10-polowa (kod produktu: 70MH-EB010-BP01020) to niezawodny element dedykowany do zastosowań przemysłowych, które wymagają wysokiej jakości połączeń elektrycznych. Zaawansowane parametry techniczne oraz wytrzymała konstrukcja sprawiają, że wkładka ta sprawdza się w trudnych warunkach środowiskowych i aplikacjach, w których priorytetem są niezawodność i bezpieczeństwo.
Zalety i cechy charakterystyczne wkładki Modlink Heavy 10-polowej
- Wytrzymałość i odporność – szeroki zakres temperatur pracy (-40°C do 125°C) oraz wysoki poziom odporności na zanieczyszczenia (stopień 3) umożliwiają stosowanie w trudnych warunkach przemysłowych.
- Pewność połączeń – zaciski sprężynowe push-in usprawniają montaż i zapewniają stabilność podłączenia przewodów o przekroju od 0,14 mm² do 2,5 mm² (AWG 26-14).
- Bezpieczeństwo użytkowania – podwyższona odporność na przepięcia (kategoria III, pik znamionowy 4 kV) oraz nominalna wartość prądu 16 A przy napięciu 250 V gwarantują bezpieczną eksploatację nawet przy dużych obciążeniach.
- Trwałość mechaniczna – minimum 500 cykli wtykowych pozwala na wielokrotne użycie bez pogorszenia parametrów kontaktu.
- Wysokiej klasy materiały – styki ze stopu miedzi pokryte srebrem zapewniają doskonałą przewodność oraz odporność na korozję, podczas gdy elementy izolacyjne spełniają rygorystyczną normę niepalności UL94 V-0.
Typowe zastosowania i przeznaczenie wkładki 10-polowej A10
Wkładki księgowe Modlink Heavy znajdują zastosowanie m.in. w:
- automatyce przemysłowej,
- budowie maszyn i urządzeń,
- panelach sterowniczych,
- szafach zasilających,
- rozwiązaniach wymagających szybkiego i pewnego łączenia wielu przewodów w jednym punkcie.
10-polowa konfiguracja oraz dodane złącze PE sprawiają, że wkładka ta sprawdzi się w aplikacjach wymagających podłączenia wielu sygnałów, zarówno zasilających, jak i przesyłających sygnały sterujące czy dane.
Wymiary i montaż – kompaktowa konstrukcja do łatwej integracji

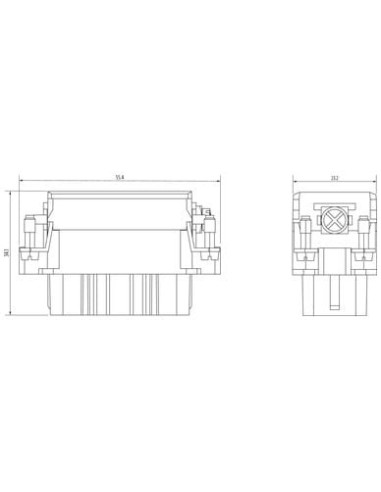

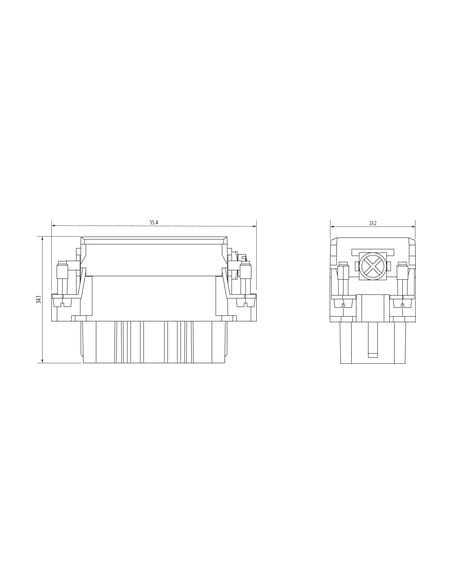

Wymiary wkładki (szerokość 55,4 mm, wysokość 34,1 mm, głębokość 23,2 mm) umożliwiają wygodny montaż nawet w ograniczonych przestrzeniach, a jednoznaczne oznaczenie pinów pozwala na błyskawiczną identyfikację w trakcie instalacji i serwisu.
Podsumowanie – profesjonalna wkładka księgowa do zastosowań przemysłowych
Wkładka żeńska Modlink Heavy A10 10-polowa to wybór polecany wszędzie tam, gdzie liczy się trwałość, bezpieczeństwo i szybki montaż. Dzięki uniwersalnym właściwościom oraz solidnej konstrukcji znajduje zastosowanie w szerokim spektrum projektów z zakresu automatyki i energetyki.
