Typ CI (9.4 mm) – M12, podłączenie z tyłu
24 V AC ±20% / DC ±25%

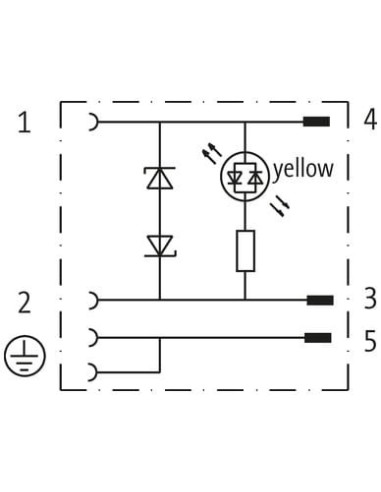

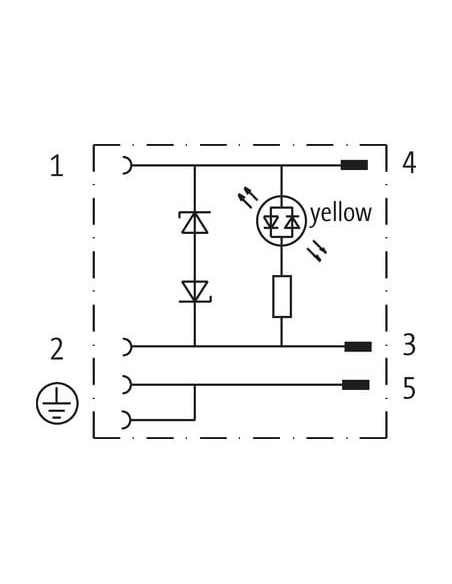

Dioda LED i obwód zabezpieczający
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

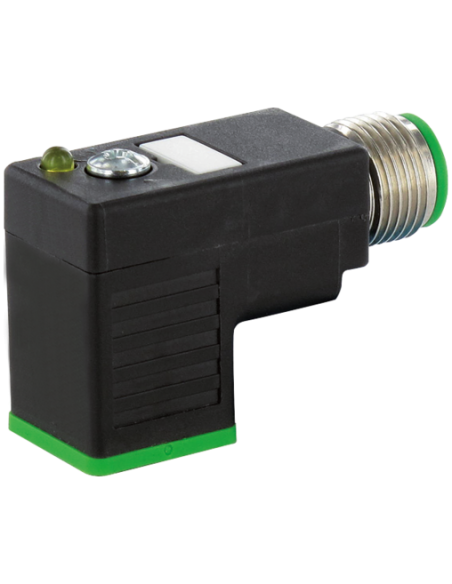

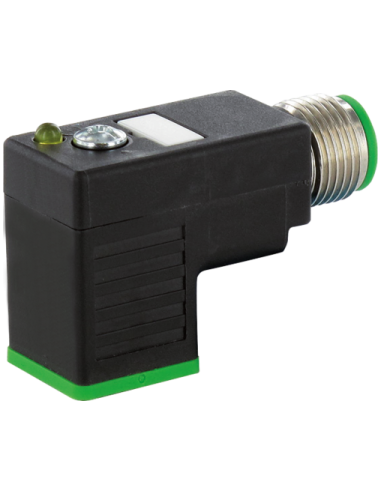

Adapter M12 do typu MSUD CI 9,4 mm – Zawór z diodą LED i zabezpieczeniem
Adapter M12 do typu MSUD CI 9,4 mm o kodzie produktu 7000-42871-0000000 to specjalistyczny element przeznaczony do podłączania elektrozaworów przemysłowych. Dzięki uniwersalnej konstrukcji znajduje zastosowanie w automatyce przemysłowej, aplikacjach z elektrozaworami, a także w nowoczesnych instalacjach maszyn, gdzie wymagane są szybkie i bezpieczne połączenia elektryczne.
Konstrukcja i wytrzymałość adaptera M12 MSUD CI 9,4 mm
Korpus adaptera wykonany jest z wysokiej jakości, odpornego na czynniki chemiczne oraz oleje tworzywa sztucznego. Dzięki temu nadaje się do stosowania w wymagających środowiskach przemysłowych. W przypadku kontaktu z agresywnymi mediami zaleca się sprawdzenie zgodności materiału z wymogami aplikacji.
- Wysoka odporność mechaniczna i chemiczna

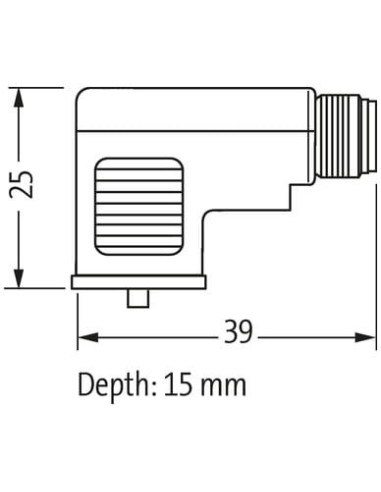

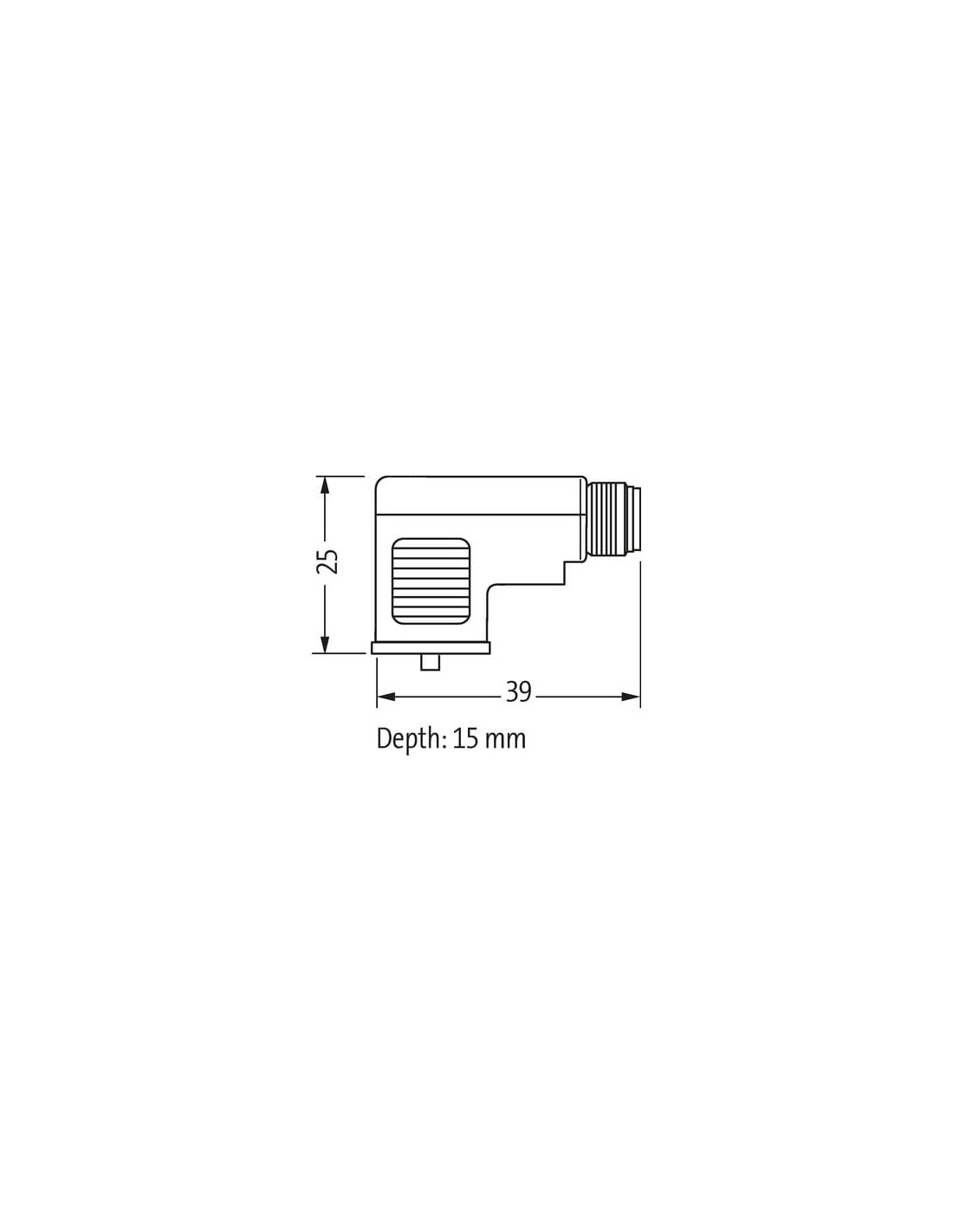

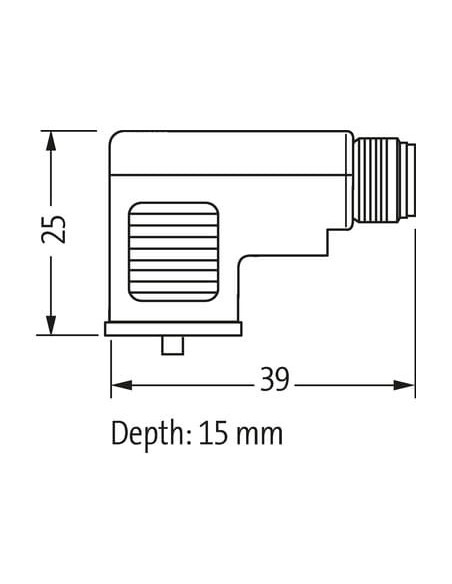

- Kompaktowe wymiary: szerokość złącza wynosząca tylko 9,4 mm
- Możliwość pracy w szerokim zakresie temperatur: od -25°C do +85°C
- Stopień ochrony IP67 – pełna wodoszczelność oraz pyłoszczelność przy właściwym montażu
Funkcjonalność i bezpieczeństwo użytkowania
Adapter wyposażony jest w zintegrowaną diodę LED sygnalizującą stan pracy oraz obwód zabezpieczający, co ułatwia diagnostykę oraz zwiększa bezpieczeństwo obsługi. Standardowe złącze M12 oraz 3 piny zapewniają zgodność z większością popularnych elektrozaworów.
- Wizualna sygnalizacja stanu doprowadzenia napięcia (LED)
- Zabezpieczenie przeciwprzepięciowe – ochrona elektroniki
- Łatwa i pewna instalacja z zastosowaniem gwintu montażowego M3
Typowe zastosowania adaptera zaworu MSUD M12
Prezentowany adapter jest szeroko wykorzystywany w:
- Automatyce przemysłowej – podłączanie zaworów w rozdzielniach pneumatycznych
- Maszynach produkcyjnych i na stanowiskach testowych
- Instalacjach transportowych oraz magazynowych
- Systemach uzdatniania i dystrybucji mediów
Dzięki kompaktowej budowie oraz odporności na warunki przemysłowe, adapter M12 do zaworów MSUD CI 9,4 mm ułatwia realizację połączeń elektrycznych nawet w ograniczonej przestrzeni.
Właściwości techniczne – wszechstronne zastosowanie
Adapter jest przystosowany do pracy z napięciem 24V AC lub DC oraz wytrzymuje prąd roboczy do 4A. Zastosowane materiały oraz stopień ochrony pozwalają na stosowanie w różnych gałęziach przemysłu, gdzie istotne są niezawodność oraz bezpieczeństwo instalacji. Zaleca się stosowanie odpowiednich środków odciążających oraz zachowanie minimalnych promieni gięcia przewodów, aby zapewnić pełne właściwości ochronne adaptera.
