Dostępny
Typ A (18 mm) – M12, przyłącze od góry
24 V AC/DC ±25%
Dioda LED (żółta)
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 18 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

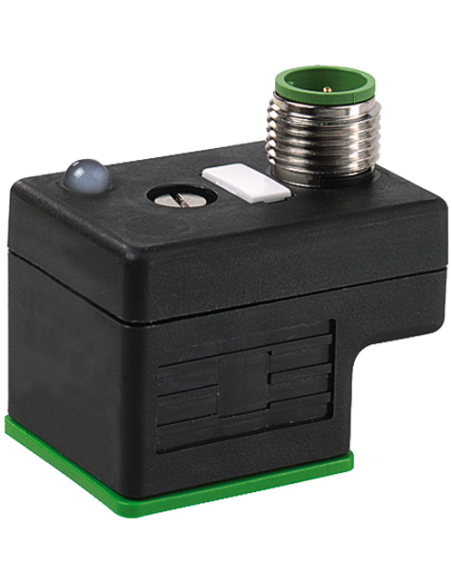

Wtyczka zaworowa typ A 18 mm - M12 z diodą LED, 7000-41281-0000000
Wtyczka zaworowa typ A 18 mm - M12 to niezawodny element przeznaczony do podłączania elektromagnesów i zaworów w instalacjach przemysłowych. Model 7000-41281-0000000 został wyposażony w diodę LED sygnalizacyjną, która umożliwia szybkie i wygodne diagnozowanie stanu połączenia. Kompaktowa budowa, wysoka odporność chemiczna oraz uniwersalne złącze M12 czynią tę wtyczkę wyjątkowo wszechstronną w wielu zastosowaniach automatyki przemysłowej.
Uniwersalność zastosowania – przemysł i automatyka
Wtyczka zaworowa typ A 18 mm to rozwiązanie powszechnie stosowane w przemyśle maszynowym, automatyce, układach pneumatycznych oraz hydraulicznych. Złącze jest kompatybilne z typowymi cewkami zaworów elektromagnetycznych zgodnymi ze standardem DIN. Dzięki sygnalizacji LED użytkownik błyskawicznie identyfikuje obecność napięcia lub stan załączenia zaworu, co znacznie ułatwia serwisowanie oraz zwiększa bezpieczeństwo pracy.
- Przemysł maszynowy – szybkie podłączenie cewki zaworu lub siłownika
- Automatyka technologiczna – kontrola stanów zaworów procesowych
- Aplikacje pneumatyczne i hydrauliczne – trwałość oraz pewność połączeń
- Linie produkcyjne – łatwa diagnostyka dzięki widocznemu wskaźnikowi LED
Solidna konstrukcja i wysoka odporność
Obudowa wykonana z tworzywa sztucznego o wysokiej wytrzymałości zapewnia trwałość eksploatacyjną nawet w wymagających warunkach środowiskowych. Dzięki klasie szczelności IP67 wtyczka jest odporna na kurz i chwilowe zanurzenie w wodzie, co pozwala na jej wykorzystanie również w zapylonych i wilgotnych pomieszczeniach.
- Odporność chemiczna i na oleje – możliwość stosowania w warunkach ekspozycji na agresywne media
- Zakres temperatur pracy od -25 °C do +85 °C
- Wytrzymałość mechaniczna przy zachowaniu wysokiej jakości połączenia
Łatwy montaż i wyraźna diagnostyka

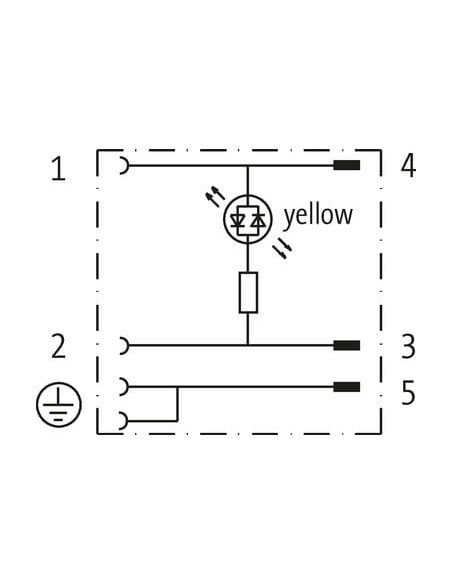

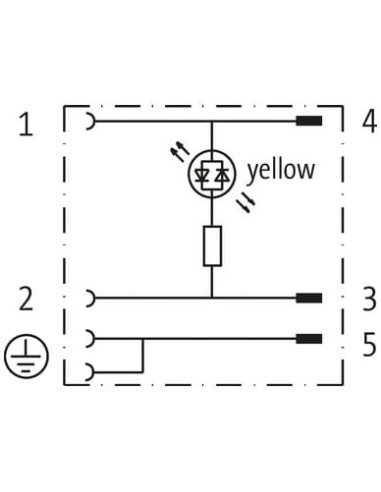

Szybki montaż typu „włożone, przykręcone” z zastosowaniem gwintu M3 sprawia, że instalacja wtyczki jest bezproblemowa i wygodna. Dioda LED w kolorze żółtym zapewnia czytelny sygnał obecności napięcia roboczego.

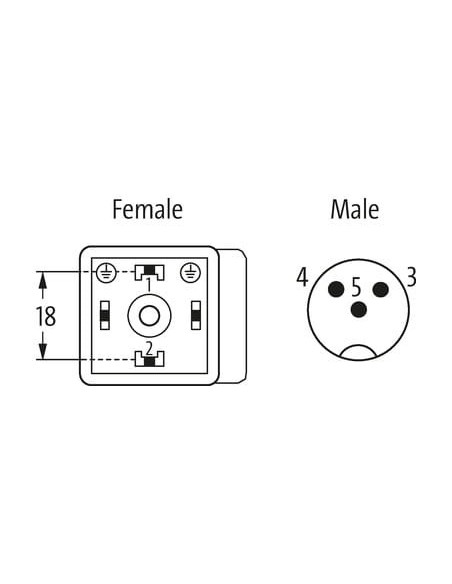

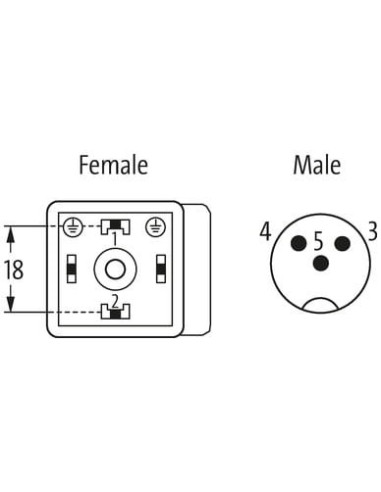

- 3 piny (2 + PE) – zgodność z normami przemysłowymi
- Złącze M12 – szeroka kompatybilność z przewodami oraz urządzeniami automatyki

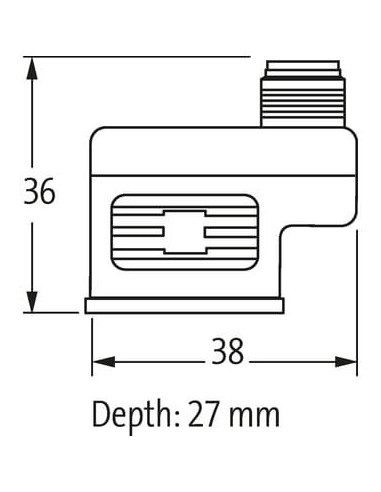

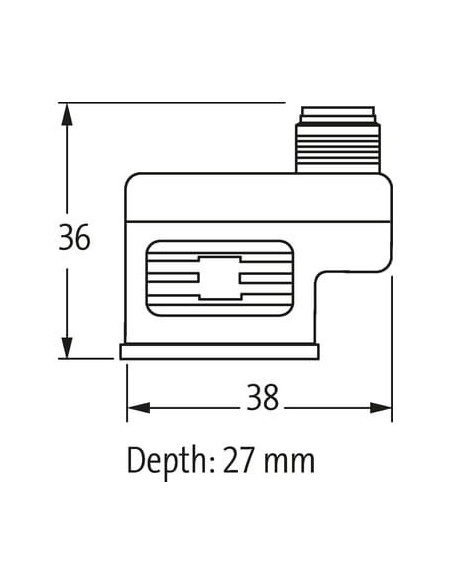

- Wymiary kompaktowe: wysokość 36 mm, szerokość 38 mm, głębokość 27 mm
Bezpieczeństwo i standardy
Produkt spełnia wysokie standardy bezpieczeństwa określone przez normy IEC 60529 oraz IEC 60664-1. Chroni urządzenia i instalacje przed przepięciami, zapewniając bezpieczeństwo eksploatacji na poziomie 0,8 kV piku napięciowego.
Podsumowanie – gdzie sprawdzi się wtyczka zaworowa 7000-41281-0000000?
- Pneumatyczne zawory elektromagnetyczne
- Hydrauliczne systemy sterowania
- Układy automatyki w przemyśle spożywczym, chemicznym, maszynowym i transportowym
- Modernizacja i szybka rozbudowa istniejących instalacji sterowania
Wtyczka zaworowa typ A 18 mm - M12 z diodą LED to uniwersalne, trwałe i funkcjonalne rozwiązanie dedykowane do profesjonalnych zastosowań w przemyśle.
