Dostępny
Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%

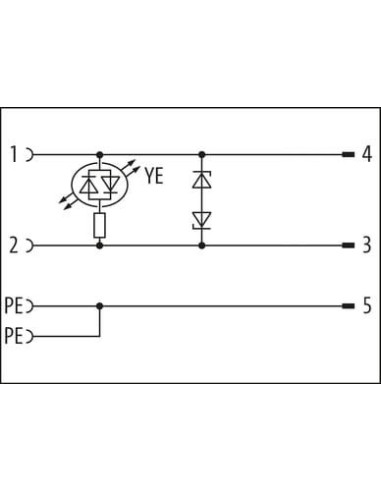

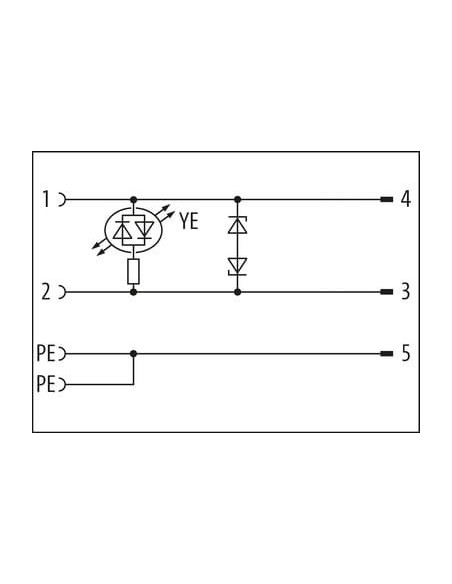

Dioda LED i obwód zabezpieczający
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |

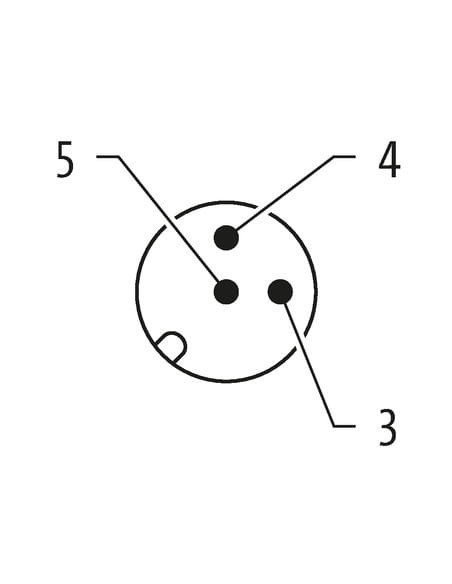

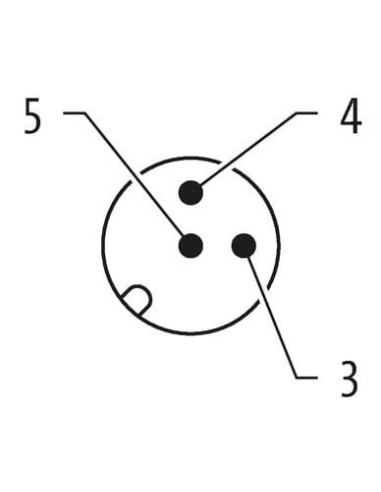

Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

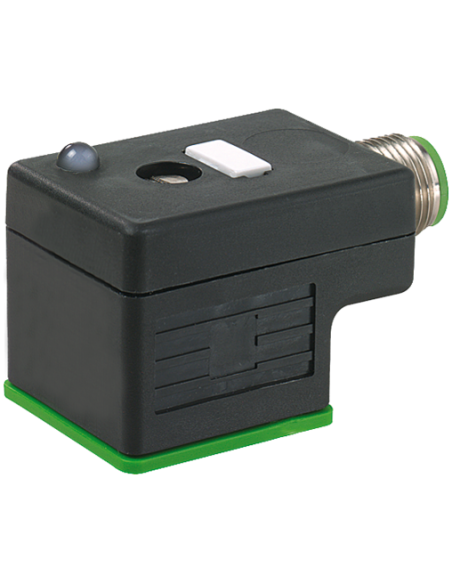

Adapter M12 męski do gniazda typu A 18 mm 7000-41421-0000000 – Solidny łącznik dla przemysłu
Adapter M12 męski do gniazda typu A 18 mm o kodzie 7000-41421-0000000 to wysokiej jakości rozwiązanie do podłączania urządzeń w instalacjach automatyki przemysłowej, maszyn oraz systemów sterowania. Zastosowanie złącza M12 oraz kompatybilność z typem A (18 mm) sprawiają, że adapter ten sprawdza się w wielu różnorodnych aplikacjach technicznych, zapewniając niezawodny transfer sygnału oraz zasilania.
Kluczowe cechy i budowa adaptera M12
Obudowa wykonana z odpornego na chemikalia i oleje tworzywa sztucznego gwarantuje długą żywotność oraz odporność na wymagające warunki środowiskowe. Stopień ochrony IP67 zapewnia wysoki poziom zabezpieczenia przed pyłem i wodą, co pozwala na bezpieczne użytkowanie nawet w trudnych warunkach przemysłowych.
- Wejście: M12 męski
- Zgodność z typem A 18 mm
- Izolacja klasy I (zgodnie z IEC 60664-1)
- Obudowa z tworzywa sztucznego odporna na chemikalia i oleje
- Stopień ochrony IP67 przy podłączeniu i skręceniu
- Zabezpieczenie przeciwprzepięciowe do 0,8 kV
- Zakres temperatur pracy: od -25 °C do +85 °C
- Moment dokręcania: 0,4-0,6 Nm
- Podświetlenie diodą LED (żółtą) – szybka diagnostyka statusu połączenia
- Obwód ochronny chroniący układ przed przepięciami i przegrzaniem
Typowe zastosowania adaptera M12 typu A 18 mm
Adapter M12 męski jest powszechnie wykorzystywany w instalacjach automatyki, urządzeniach przemysłowych, maszynach produkcyjnych oraz systemach sterowania i kontroli. Dzięki przemyślanej konstrukcji oraz wysokiemu poziomowi ochrony spełnia wymagania nawet najbardziej wymagających środowisk pracy:
- Automatyzacja procesów przemysłowych
- Maszyny pakujące i produkcyjne
- Sensory i siłowniki w liniach technologicznych
- Systemy zasilania i monitoringu
- Rozdzielnie sterownicze
Dlaczego warto wybrać adapter M12 męski do gniazda typu A?
Wybierając adapter M12 męski do gniazda typu A 18 mm, otrzymuje się produkt o wysokiej niezawodności i uniwersalności zastosowań. Szczególne cechy, takie jak odporność na uszkodzenia mechaniczne, łatwość instalacji (gwint montażowy M3) oraz zintegrowany układ diagnostyczny z diodą LED, zwiększają bezpieczeństwo i wygodę obsługi w codziennej eksploatacji.
Zalecenia instalacyjne: Aby zachować pełen poziom ochrony IP67, należy chronić adapter przed nadmiernymi naprężeniami mechanicznymi i przestrzegać dopuszczalnych promieni gięcia przewodów.
Możliwości integracji i kompatybilność
Adapter jest kompatybilny z szeroką gamą urządzeń przemysłowych wyposażonych w złącza M12 typu A. Dodatkowo zapewnia bezpieczne połączenie zarówno w zasilaniu AC 24 V, jak i DC 24 V, dzięki czemu znajduje zastosowanie w różnych standardach automatyki.
Wybór adaptera 7000-41421-0000000 to sprawdzona inwestycja w niezawodność infrastruktury automatyki przemysłowej.
