Typ A (18 mm) – M12, przyłącze od góry
24 V DC ±25%
dla wyłącznika ciśnieniowego
LED (żółta/zielona)
5-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Instalowanie | Układ pinów

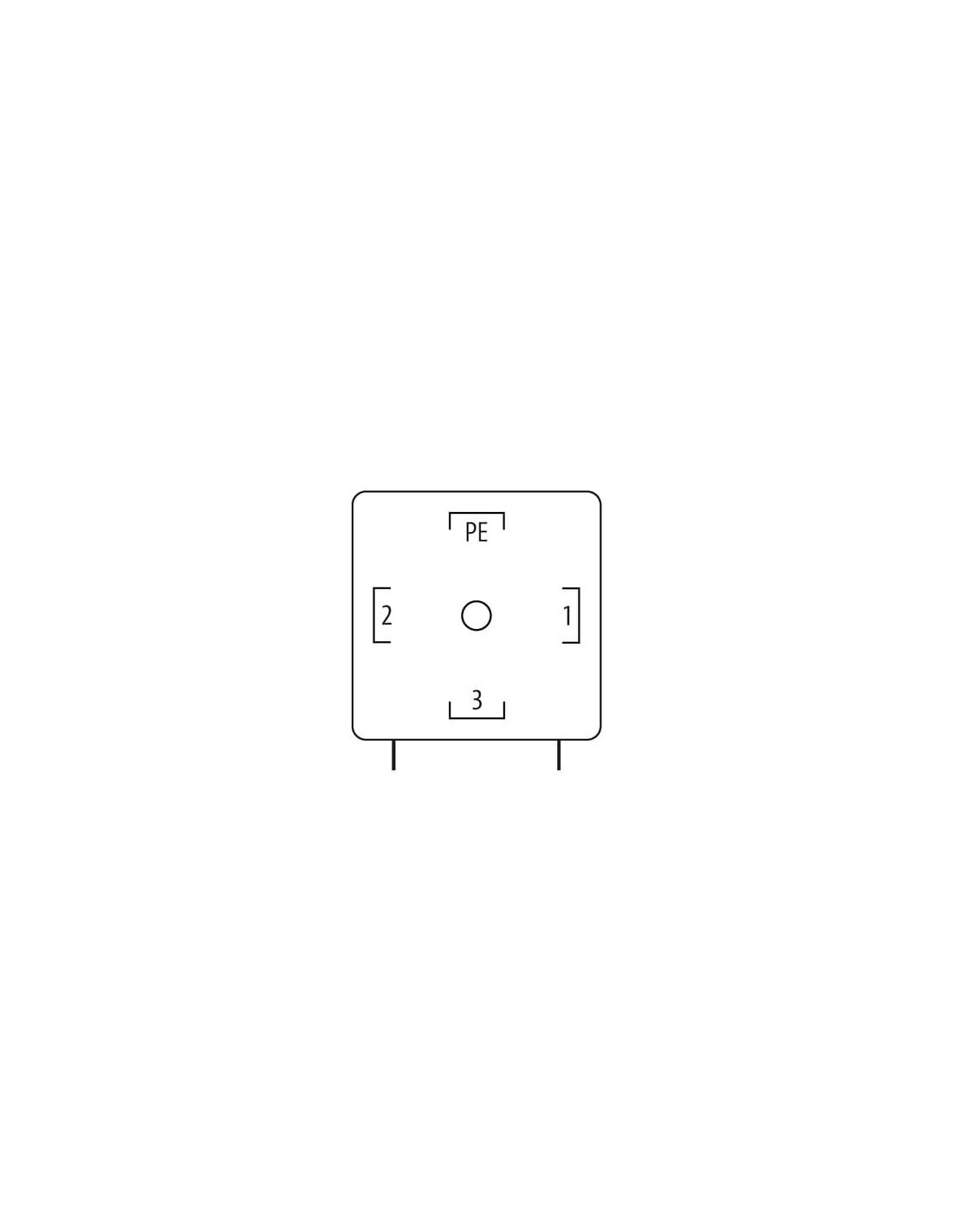

| Liczba biegunów | 3 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

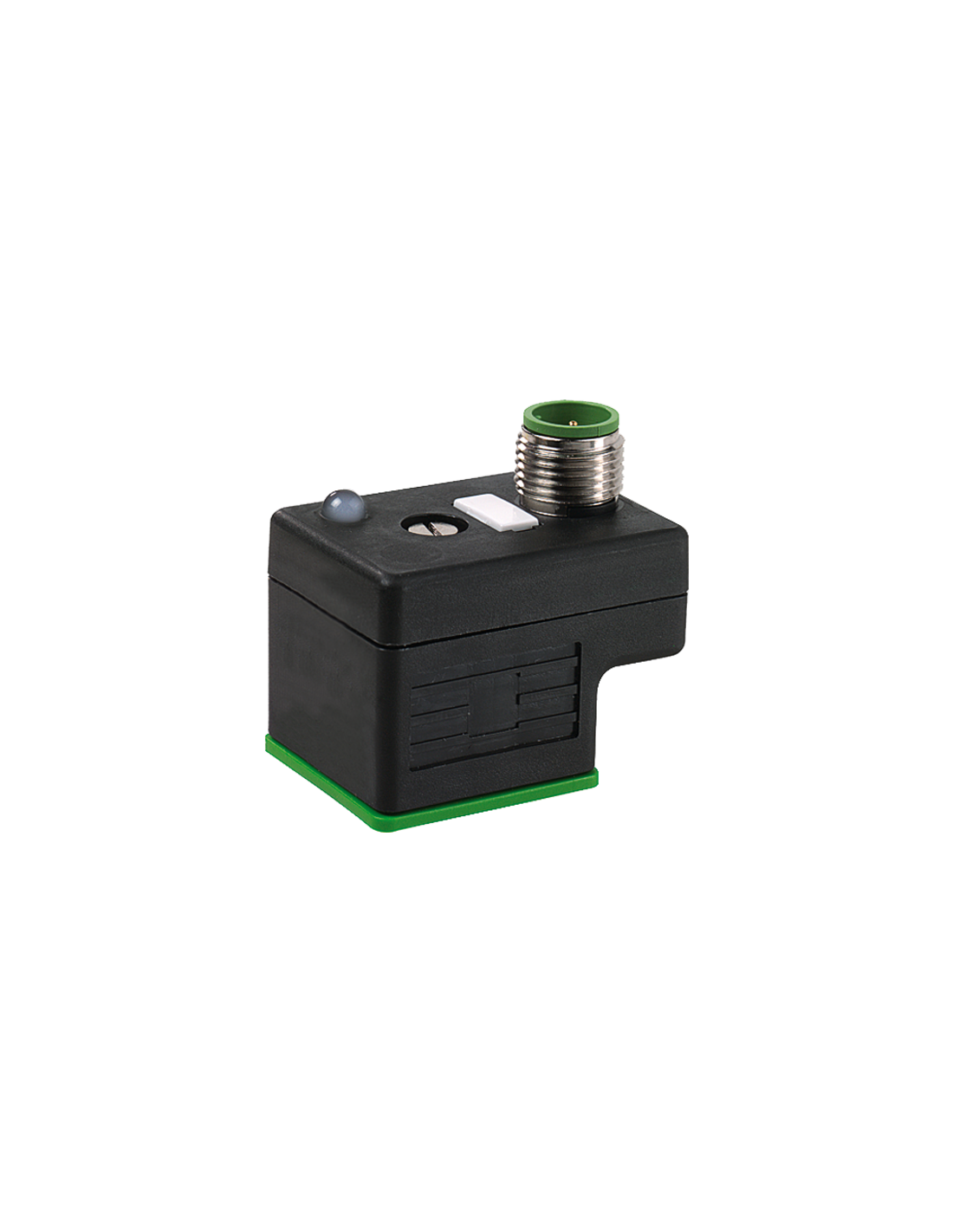

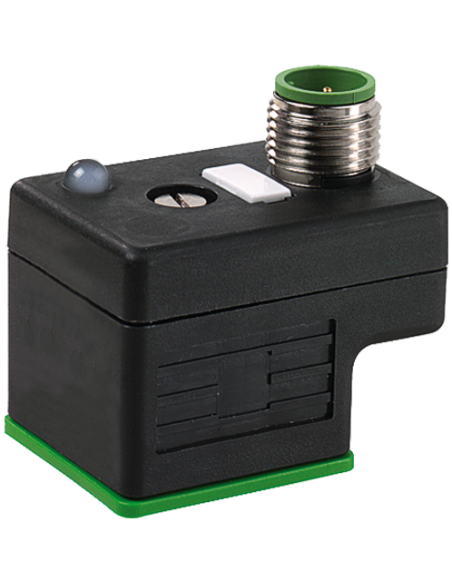

Adapter M12 męski typ A 18mm 7000-41321-0000000 – profesjonalne rozwiązanie do wyłączników ciśnieniowych
Adapter M12 męski typ A o średnicy 18 mm i kodzie produktu 7000-41321-0000000 przeznaczony jest do szerokiego zastosowania w automatyce przemysłowej. Dzięki konstrukcji spełniającej wymagania normy MSUD oraz wygodnemu przyłączu od góry, idealnie sprawdza się w instalacjach wymagających szybkiego i niezawodnego podłączenia wyłączników ciśnieniowych oraz innych komponentów automatyki.
Najważniejsze cechy adaptera M12 typ A 18mm
- Stabilne zasilanie: napięcie robocze 24 V DC ±25%
- Uniwersalność: zgodność z wyłącznikami ciśnieniowymi oraz innymi modułami wymagającymi złącza M12

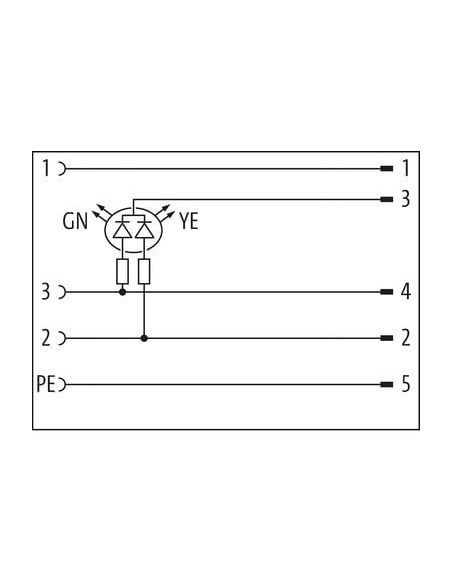

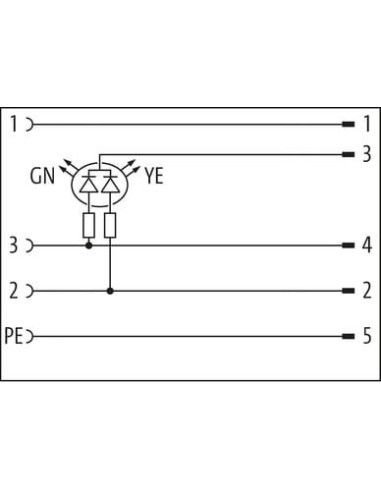

- Wizualna sygnalizacja stanu: wbudowane diody LED (zielona i żółta) umożliwiają natychmiastową diagnostykę pracy urządzenia
- Niezawodna konstrukcja: obudowa z wysokowytrzymałego tworzywa sztucznego odporna na oleje i większość chemikaliów
- Stopień ochrony IP67: pełna szczelność przy podłączeniu i dokręceniu złącza, idealny do pracy w trudnych warunkach przemysłowych

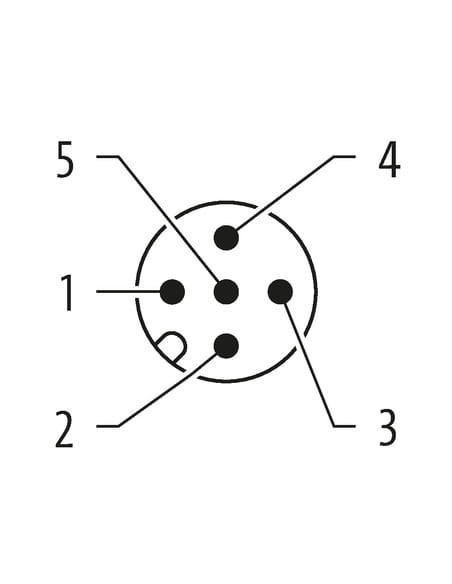

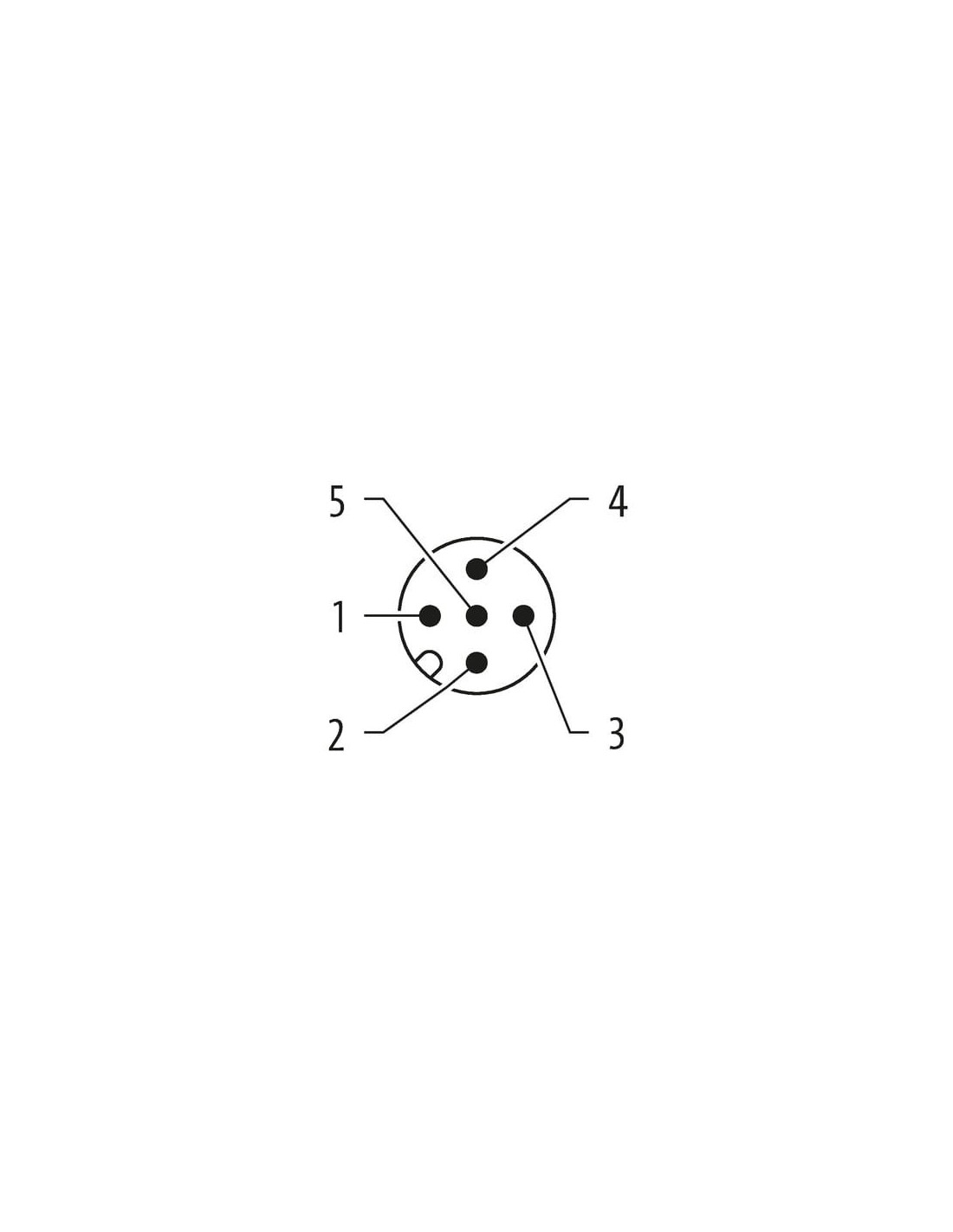

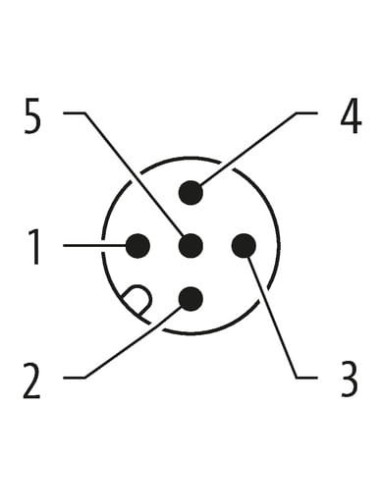

- 5-pinowe złącze M12: zapewniające bezpieczne i pewne połączenie elektryczne z funkcją PE (uziemienie ochronne)

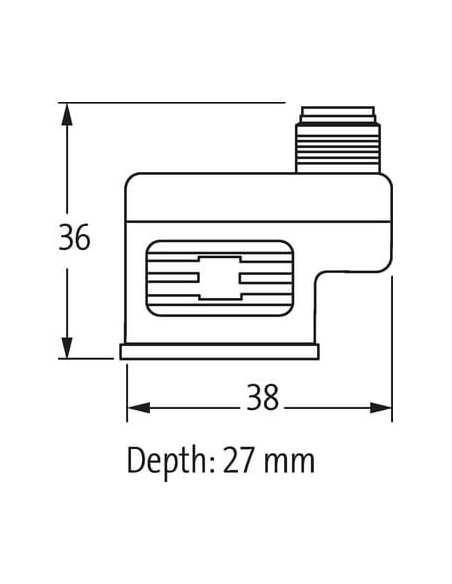

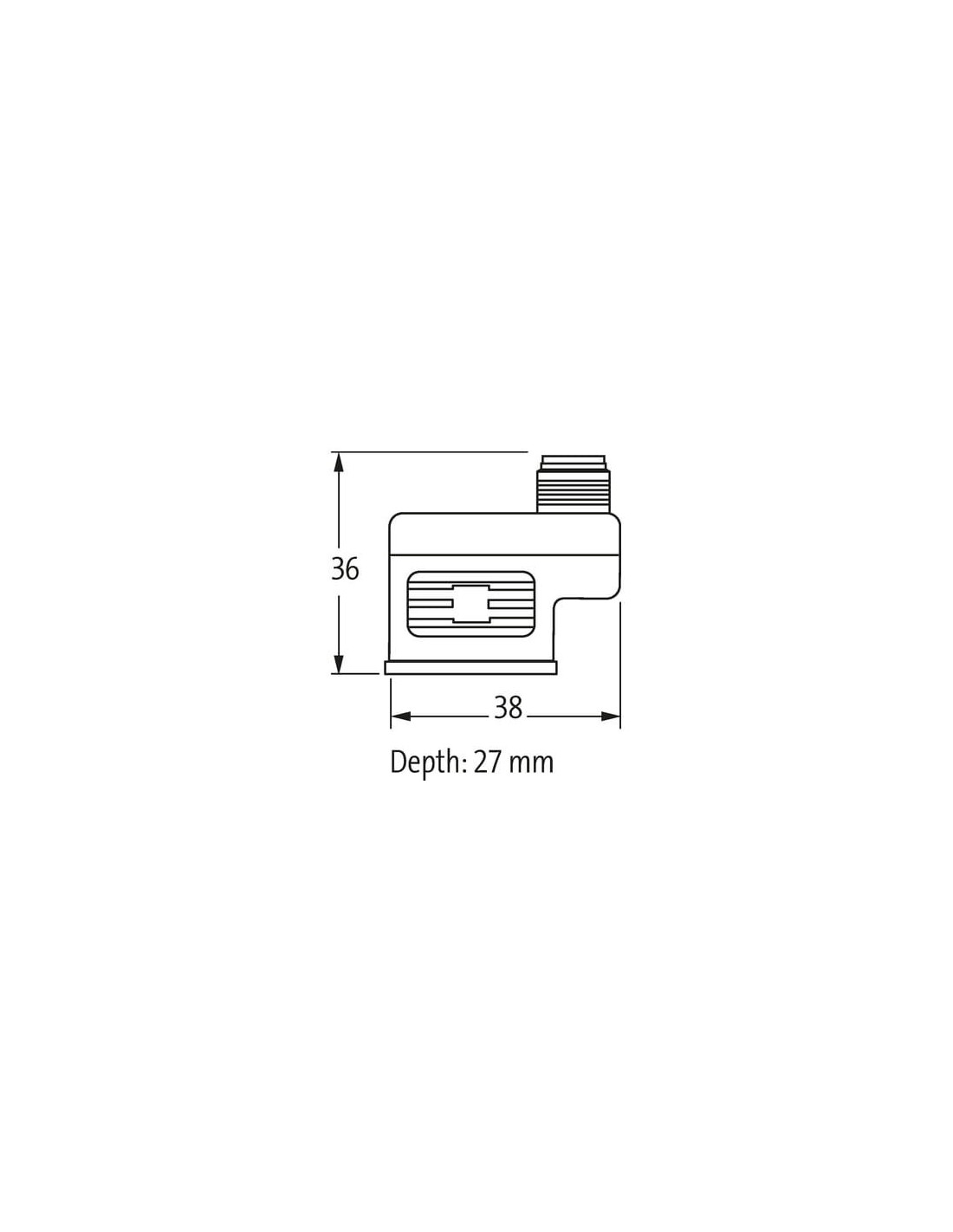

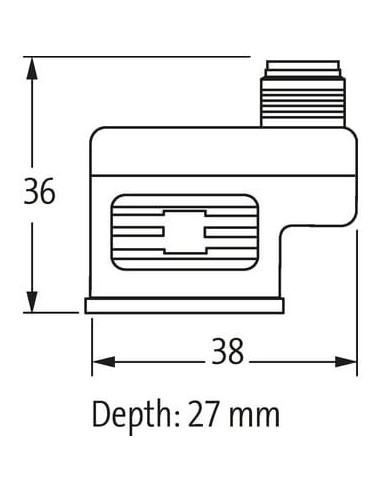

- Kompaktowe wymiary: głębokość 27 mm pozwala na zastosowanie nawet w ograniczonych przestrzeniach montażowych
- Zakres temperatur pracy: od -25 °C do +85 °C
Zastosowanie adaptera M12 męskiego typ A
Adapter M12 męski typ A 18mm znajduje szerokie zastosowanie w:
- układach automatyki przemysłowej
- systemach monitorowania i sterowania procesami technologicznymi
- obsłudze wyłączników ciśnieniowych oraz sensorów
- instalacjach wymagających pewnego połączenia sygnałowego i zasilającego
- środowiskach przemysłowych, gdzie wymagana jest odporność na warunki zewnętrzne i czynniki chemiczne
Budowa i odporność – gwarancja długiej eksploatacji
Obudowa wykonana z wysokiej jakości tworzywa sztucznego cechuje się dobrą odpornością chemiczną oraz na działanie olejów. Przed zastosowaniem w obecności agresywnych mediów zaleca się sprawdzenie odporności materiału na konkretne warunki aplikacyjne.
Maksymalny prąd roboczy na styk wynoszący 4 A oraz możliwość pracy w szerokim zakresie napięć roboczych czynią ten adapter uniwersalnym rozwiązaniem do wielu zastosowań przemysłowych.
Bezpieczeństwo i niezawodność instalacji
Dzięki ochronie IP67 produkt zapewnia szczelność przed pyłem i wodą podczas prawidłowego montażu i dokręcenia złącza, spełniając wymagania trudnych warunków pracy. Kompaktowe wymiary oraz uniwersalny układ pinów umożliwiają szybki montaż i podłączenie.
Instrukcje montażowe i uwagi aplikacyjne
- Zapewnij właściwe odciążenie przewodów: stosuj odpowiednie mocowania, np. opaski zaciskowe
- Przestrzegaj minimalnego promienia gięcia: podczas układania przewodów, aby utrzymać szczelność IP
Adapter M12 męski typ A 18mm 7000-41321-0000000 to sprawdzony wybór do wymagających aplikacji przemysłowych, zapewniający bezpieczeństwo, trwałość i czytelną sygnalizację stanu pracy wyłączników oraz innych urządzeń automatyki.
