Dostępny
Typ B (11 mm) – M8, podłączenie z tyłu
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

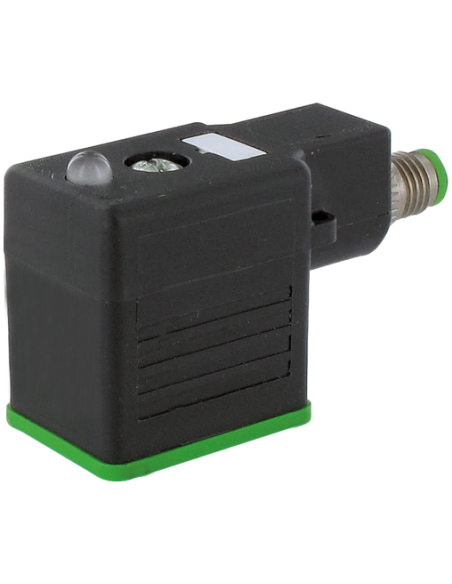

Wtyczka zaworowa MSUD typ BI 11 mm – M8 3-polowa 7000-88955-0000000 – rozwiązanie do wymagających aplikacji przemysłowych
Wtyczka zaworowa MSUD typ BI 11 mm – M8 3-polowa o kodzie 7000-88955-0000000 to wysokiej jakości komponent przeznaczony do montażu w instalacjach automatyki przemysłowej. Dzięki zwartej konstrukcji oraz zastosowaniu solidnych materiałów gwarantuje pewne i trwałe połączenia w trudnych warunkach przemysłowych. Przeznaczona jest do podłączania elektrozaworów oraz innych urządzeń wymagających niezawodnego doprowadzenia zasilania i sygnałów.
Najważniejsze zalety wtyczki zaworowej MSUD 11 mm BI – podwyższona odporność i uniwersalność
- Uniwersalne napięcie zasilania: kompatybilność z napięciem 24 V AC (±20%) / DC (±25%) pozwala na szerokie zastosowanie w różnorodnych aplikacjach przemysłowych.
- Wysoki stopień ochrony IP67: zabezpieczenie przed kurzem i zanurzeniem w wodzie umożliwia eksploatację w wymagających środowiskach pracy.
- Odporność chemiczna i na oleje: plastikowa obudowa wykazuje odporność na działanie chemikaliów i olejów, co umożliwia montaż w obszarach o podwyższonym ryzyku kontaktu z agresywnymi mediami.
- Dioda LED sygnalizacyjna: czytelny wskaźnik LED (kolor żółty) umożliwia łatwą diagnostykę stanu pracy urządzenia oraz obecności napięcia na styku.

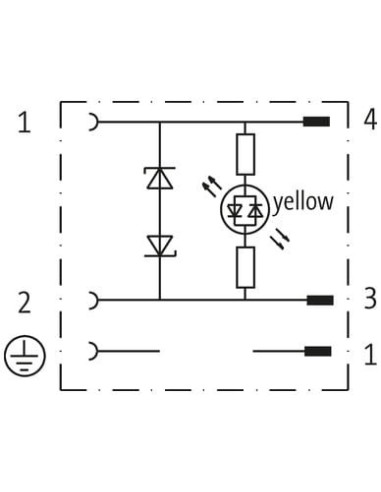

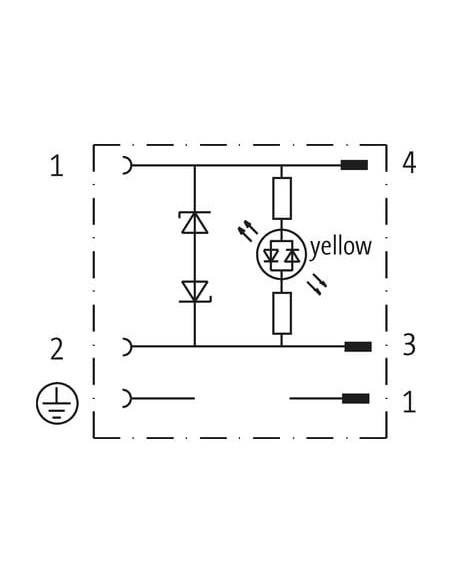

- Wbudowany obwód zabezpieczający: ochrona przed przepięciami oraz poprawa niezawodności systemów automatyki.

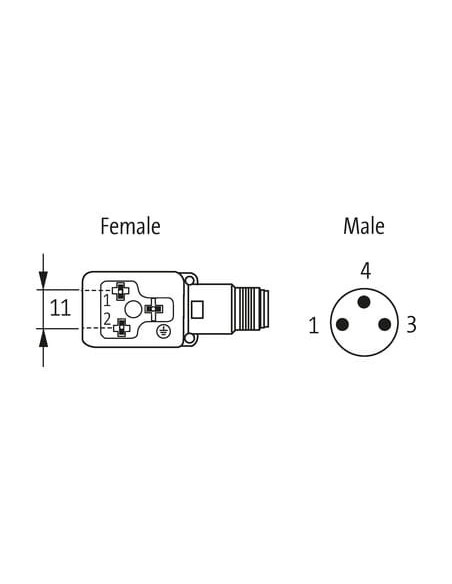

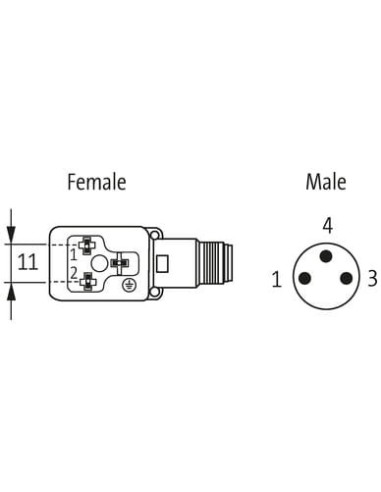

- Trójstykowe połączenie M8: standardowa konfiguracja 3-pinowa oraz ergonomiczny układ pinów ułatwiają integrację z powszechnie stosowanymi przewodami i złączami.
Zastosowanie – typowe obszary wykorzystania wtyczki zaworowej MSUD typ BI 11 mm
Wtyczka zaworowa MSUD typ BI 11 mm znajduje zastosowanie przede wszystkim w automatyce przemysłowej, w tym:
- podłączanie cewek elektromagnetycznych zaworów
- wykorzystanie w maszynach i liniach produkcyjnych
- Zastosowanie w instalacjach hydraulicznych i pneumatycznych
- integracja z czujnikami i siłownikami
- budowa urządzeń i systemów sterowania wymagających szybkiego montażu i łatwej diagnostyki
Budowa i montaż wtyczki zaworowej MSUD

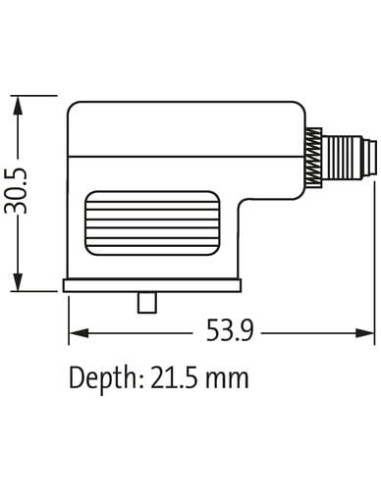

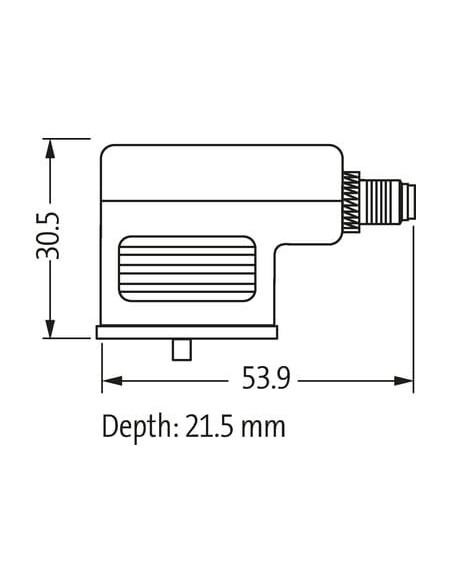

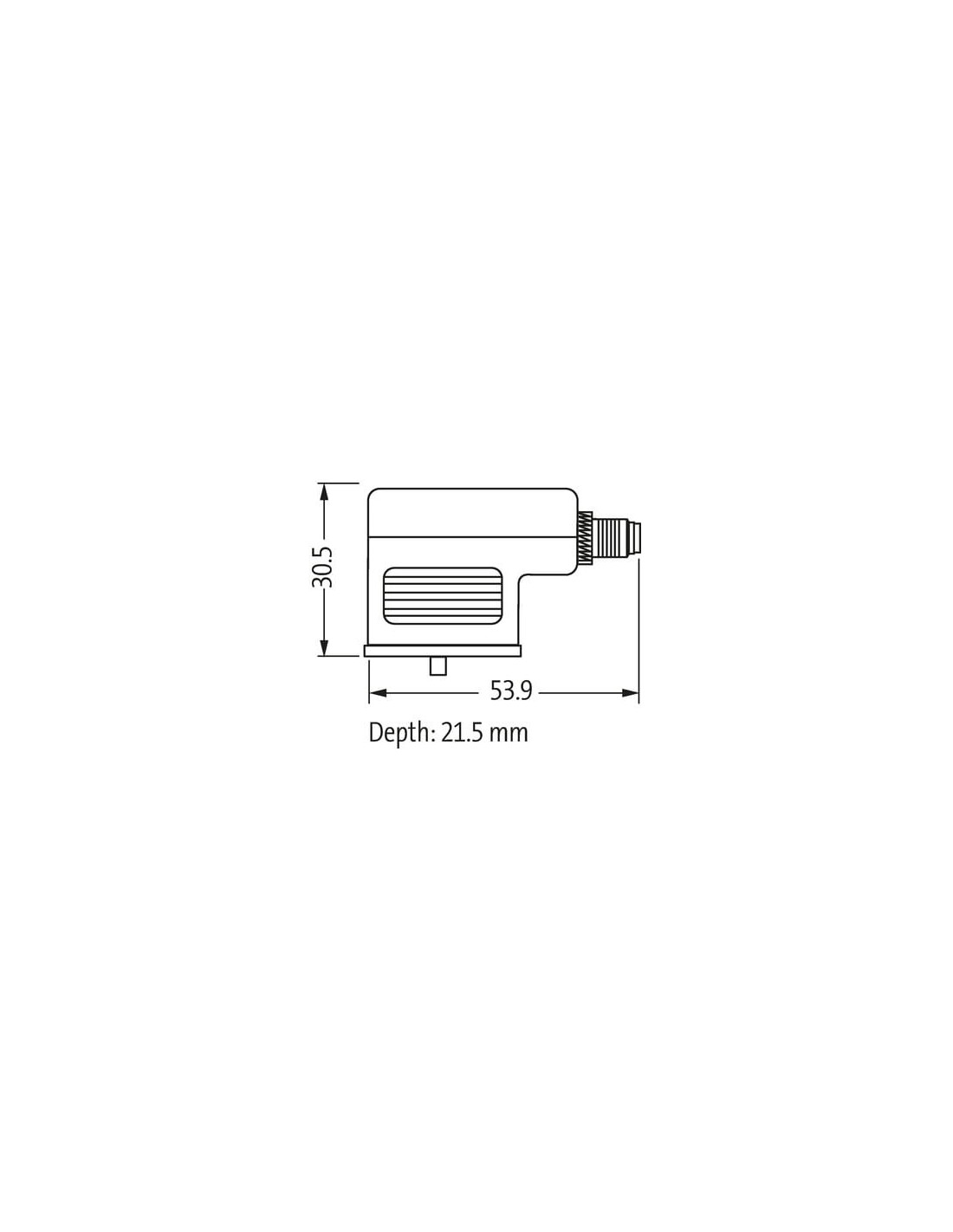

Złącze o szerokości 11 mm umożliwia zastosowanie w miejscach o ograniczonej przestrzeni, a standardowy gwint montażowy M3 zapewnia łatwy i bezpieczny montaż. Kompaktowe wymiary (30,5 mm x 53,9 mm x 21,5 mm) pozwalają na wykorzystanie w aplikacjach o zredukowanej przestrzeni, bez kompromisów pod względem wytrzymałości mechanicznej.
Wtyczka spełnia rygorystyczne normy jakości i bezpieczeństwa zgodnie z wymaganiami EN IEC 60529, zapewniając wydajne działanie nawet w zmiennych warunkach klimatycznych (zakres temperatur roboczych od -25 °C do 85 °C).
Podsumowanie – bezpieczeństwo, szybki montaż i pewność działania
Wybierając wtyczkę zaworową MSUD typ BI 11 mm – M8 3-polową, można uzyskać niezawodne połączenie w systemach automatyki, gdzie liczy się nie tylko trwałość i ochrona przed czynnikami zewnętrznymi, ale także wygoda montażu i czytelna diagnostyka stanu pracy. Wysiłki projektowe skoncentrowano na niezawodności działania oraz długiej żywotności w szerokim zakresie aplikacji przemysłowych.
