Typ A (18 mm) – M12, przyłącze z tyłu
24 V AC/DC ±25%
Dioda LED (żółta)
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 18 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Adapter zaworowy MSUD typ A 18mm - M12 7000-41401-0000000 – Opis i Zastosowanie

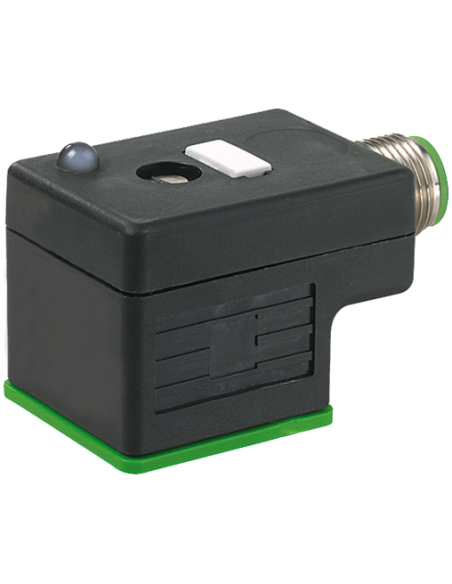

Adapter zaworowy MSUD typ A 18mm - M12 to specjalistyczny element przeznaczony do instalacji w systemach automatyki przemysłowej oraz sterowania maszynami. Model o kodzie produktu 7000-41401-0000000 umożliwia szybkie i niezawodne podłączenie zaworów elektromagnetycznych z przyłączem 18 mm do okablowania z gniazdem M12.
Budowa i kluczowe cechy adaptera zaworowego MSUD 18mm

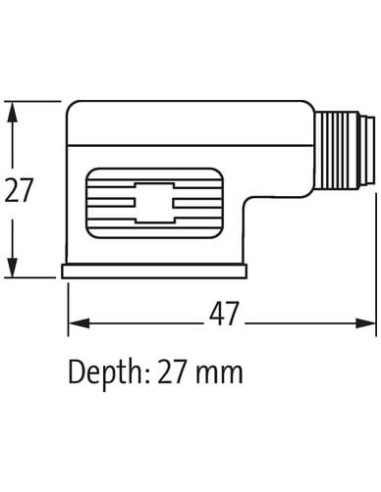

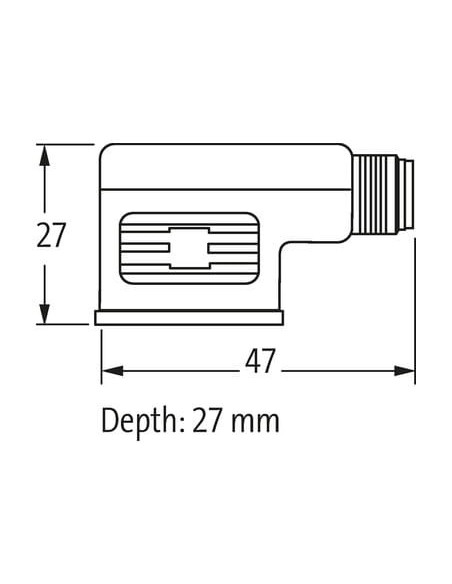

Kompaktowa konstrukcja adaptera o wymiarach 47 mm x 27 mm i głębokości 27 mm pozwala na montaż nawet w ograniczonych przestrzeniach roboczych. Obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia odporność na działanie czynników chemicznych oraz olejów, co gwarantuje długą żywotność urządzenia w trudnych warunkach przemysłowych.

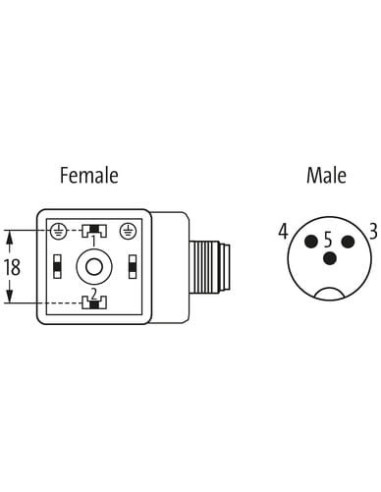

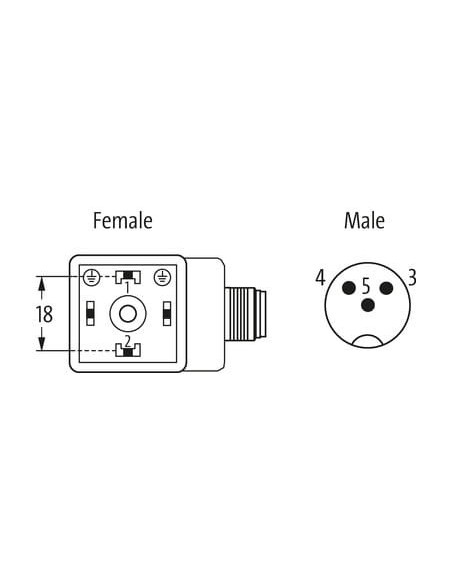

- Standard złącza: MSUD typ A (18 mm) oraz M12

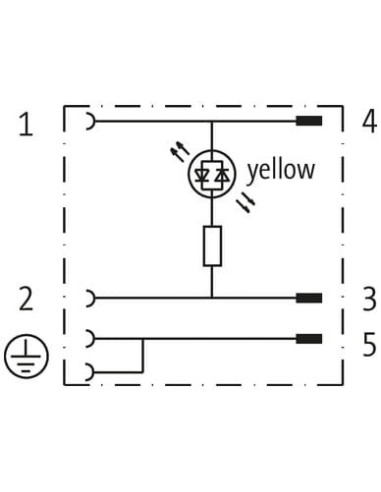

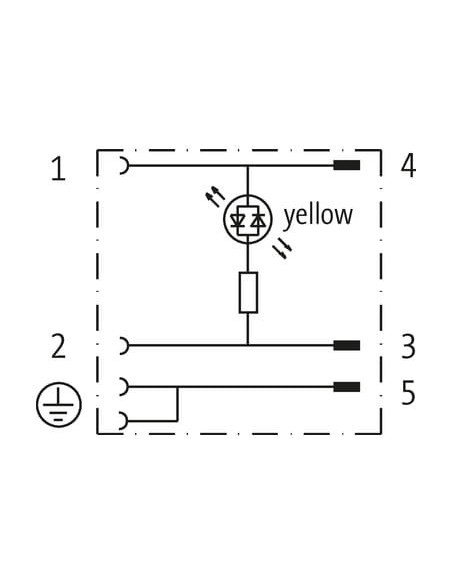

- Liczba pinów: 3 (2 + PE)
- Wskaźnik LED: sygnalizacja stanu pracy żółtą diodą LED
- Wysoka szczelność: klasa ochrony IP67 przy prawidłowym montażu
- Szeroki zakres napięcia zasilania: 24 V AC/DC (od 18 do 30 V)
- Obciążalność styków: do 4 A
- Odporność na przepięcia: znamionowe napięcie udarowe do 0,8 kV
- Montaż za pomocą gwintów M3
- Przystosowany do pracy w temperaturach: od -25 °C do 85 °C
Zalety adaptera zaworowego MSUD typ A 18mm - M12
- Uniwersalne zastosowanie – zgodność z większością zaworów elektromagnetycznych dostępnych na rynku.
- Podwyższona odporność chemiczna – adapter sprawdzi się nawet w środowiskach narażonych na kontakt z olejami lub substancjami agresywnymi (przy doborze odpowiednich materiałów).
- Wskaźnik LED ułatwia diagnozowanie poprawności podłączenia oraz sygnalizuje stan pracy.
- Łatwa instalacja dzięki standardowemu złączu oraz możliwości wykorzystania opasek do odciążenia przewodów (strain relief).
- Wysoki poziom ochrony (IP67) umożliwia stosowanie w wymagających środowiskach przemysłowych.
Typowe zastosowania adapterów zaworowych MSUD 18mm
Adapter zaworowy MSUD typ A 18mm - M12 znajduje zastosowanie zarówno w nowoczesnych, jak i modernizowanych instalacjach przemysłowych. Przeznaczony jest głównie do:
- Sterowania zaworami elektromagnetycznymi w układach pneumatycznych i hydraulicznych
- Automatyzacji procesów produkcyjnych
- Systemów transportowych i logistycznych
- Maszyn pakujących i procesowych
- Stacji testujących oraz stanowisk zrobotyzowanych
Wskazówki montażowe i eksploatacyjne
Montaż adaptera wymaga ochrony przewodów przed obciążeniami mechanicznymi, na przykład poprzez stosowanie opasek kablowych. Należy zwrócić uwagę na promień gięcia przewodów, aby nie naruszyć szczelności IP67. Stosowanie adaptera w agresywnych warunkach środowiskowych powinno być poprzedzone weryfikacją odporności materiałów na konkretne media.
Produkt przeznaczony dla profesjonalistów, którzy oczekują niezawodności, szczelności oraz łatwości integracji z istniejącym okablowaniem i automatyką przemysłową.
