Typ BI (11 mm) – M12, przyłącze z tyłu
24 V AC/DC ±25%
LED
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 18 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

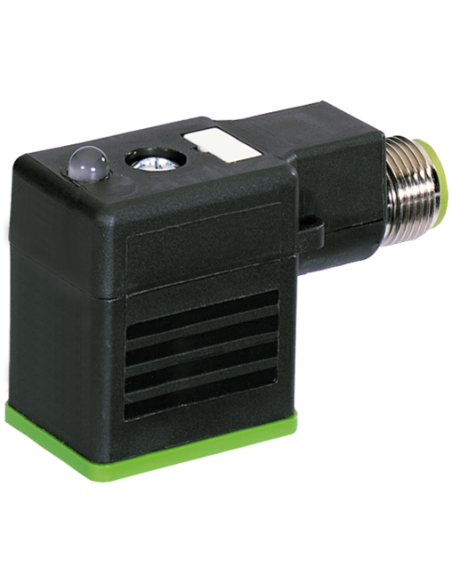

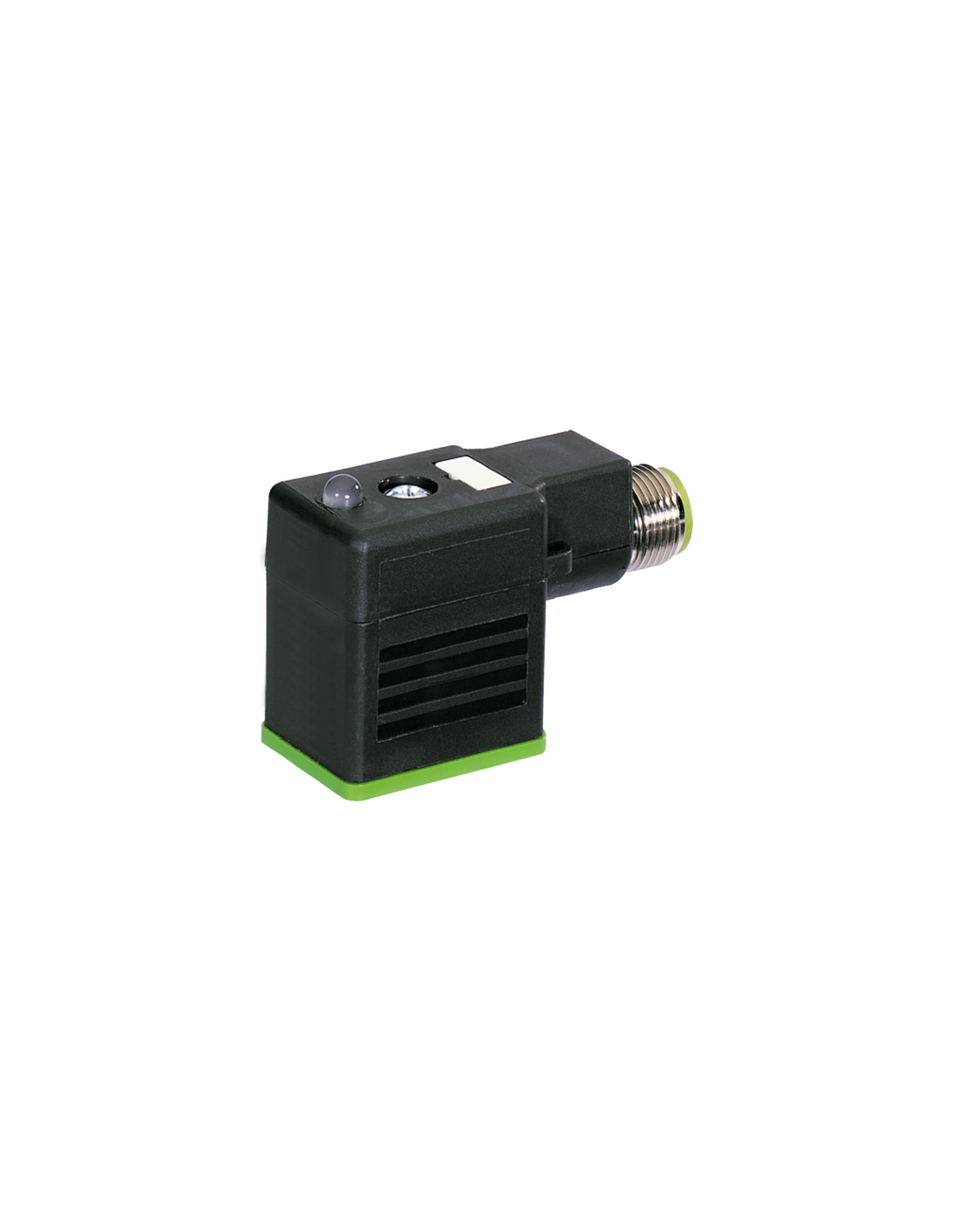

Adapter zaworowy MSUD typ BI 11mm - M12 męski 7000-42061-0000000 – profesjonalne połączenie elektryczne
Adapter zaworowy MSUD typ BI 11mm - M12 męski o kodzie 7000-42061-0000000 to wysokiej jakości element instalacyjny wykorzystywany w automatyce przemysłowej oraz systemach sterowania. Charakteryzuje się uniwersalnym zastosowaniem w połączeniach elektrozaworów z układami automatyki.
Zastosowanie adaptera zaworowego MSUD typ BI 11mm
Adapter zaworowy 11mm znajduje szerokie zastosowanie przede wszystkim w przemyśle maszynowym, automatyce procesowej, urządzeniach pneumatycznych oraz hydraulice siłowej. Przeznaczony jest do łączenia zaworów elektromagnetycznych z instalacjami sterującymi, gwarantując szybkie, trwałe i bezpieczne połączenie.
- Automatyka przemysłowa – jako niezawodny element połączeń sygnałowych i zasilających.
- Systemy pneumatyczne i hydrauliczne – zapewnia prawidłową pracę elektromagnesów i siłowników.
- Maszyny produkcyjne – do integracji sterowania i komunikacji zaworów.
Kluczowe zalety adaptera zaworowego 11mm – M12 męski
- Bezpieczeństwo pracy – stopień ochrony IP67 gwarantuje odporność na pył i wilgoć, co umożliwia stosowanie w trudnych warunkach przemysłowych.
- Wysoka odporność chemiczna – obudowa wykonana z tworzywa sztucznego odpornego na działanie olejów i wielu agresywnych mediów.
- Łatwy montaż – gwinty montażowe M3 oraz znormalizowany interfejs MSUD (BI 11 mm) umożliwiają szybkie i pewne podłączenie.
- Szybka diagnostyka – wyposażenie w diodę LED wskazuje stan pracy adaptera, ułatwiając serwis oraz utrzymanie ruchu.
- Uniwersalne napięcie zasilania – kompatybilność z napięciami 24 V AC/DC (w szerokim zakresie 18-30 V) umożliwia zastosowanie w różnych systemach sterowania.

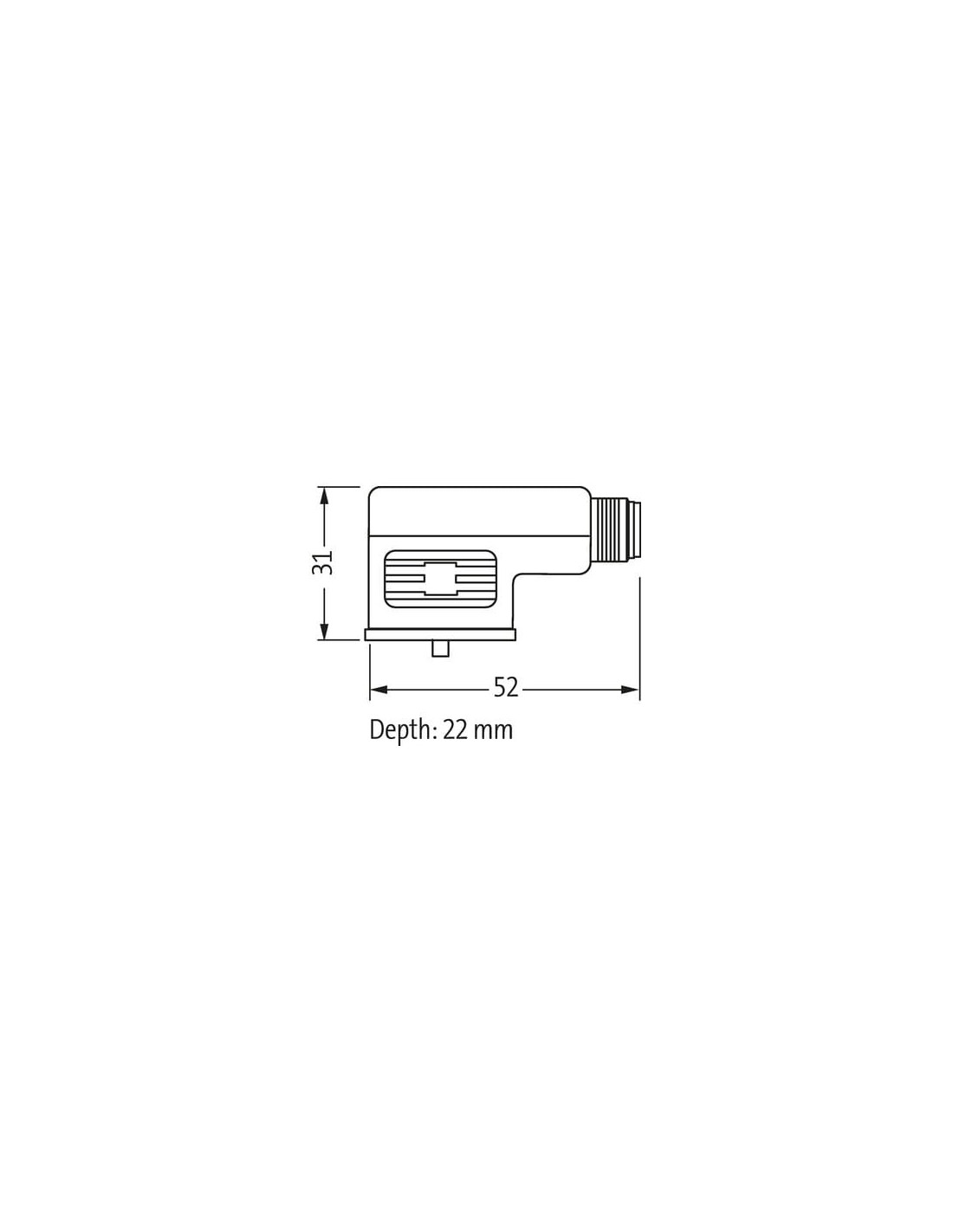

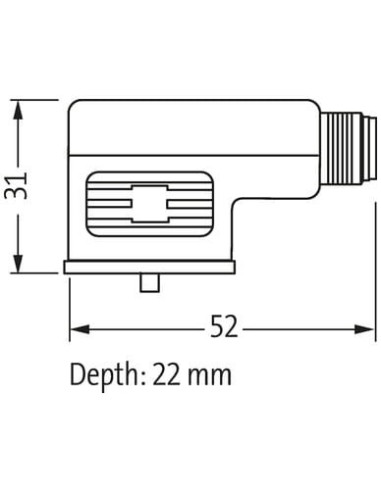

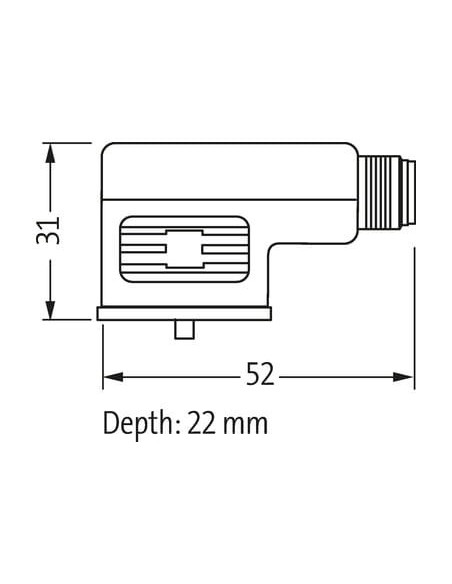

- Kompaktowe wymiary – niewielkie rozmiary (31 x 52 x 22 mm) pozwalają na stosowanie w urządzeniach o ograniczonej przestrzeni instalacyjnej.
Budowa i funkcje adaptera zaworowego BI 11 mm

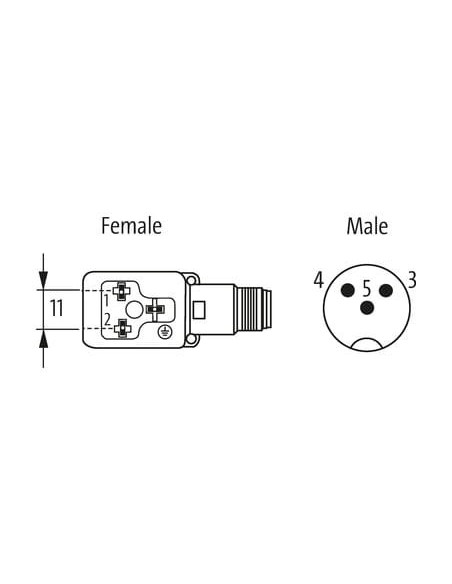

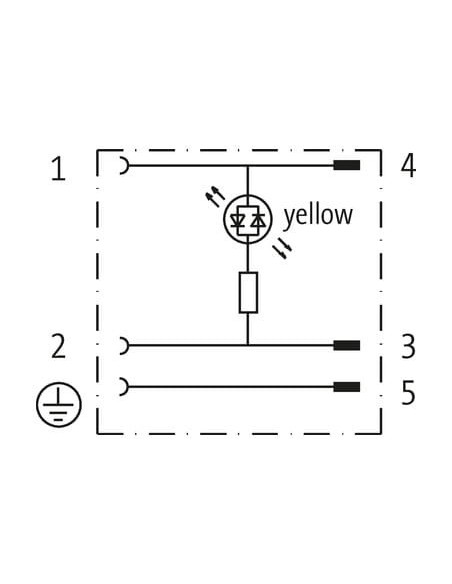

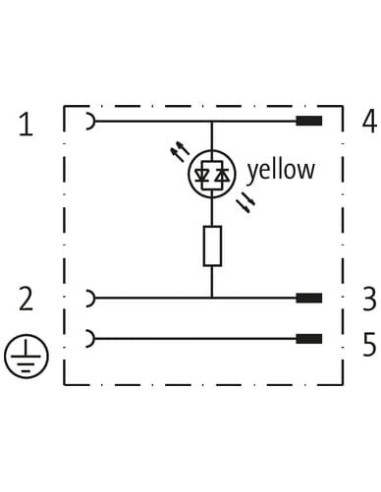

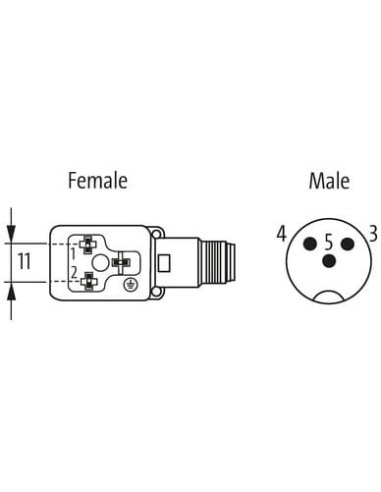

Adapter zaworowy MSUD typ BI posiada 3 piny (2 + PE) oraz męskie przyłącze M12, co gwarantuje niezawodne połączenie elektryczne zgodnie z międzynarodowymi standardami. Wbudowana dioda LED koloru żółtego informuje o przepływie prądu oraz stanie pracy urządzenia. Dodatkowo, zastosowanie wysokiej jakości materiałów zapewnia długotrwałą eksploatację oraz ochronę przed uszkodzeniami mechanicznymi i środowiskowymi.
Dodatkowe informacje i wskazówki montażowe
- Ochrona mechaniczna: Zaleca się stosowanie dodatkowych zabezpieczeń przed nadmiernymi obciążeniami mechanicznymi, np. wykorzystanie opasek kablowych.
- Promień zgięcia: Należy przestrzegać dopuszczalnych promieni gięcia przewodów, aby zachować klasę szczelności i niezawodność połączenia.
- Zaleca się sprawdzenie odporności materiałów na konkretne, agresywne media – szczegóły dostępne na zapytanie.
Adapter zaworowy MSUD typ BI 11mm – M12 męski 7000-42061-0000000 to optymalne rozwiązanie dla wymagających aplikacji przemysłowych, łączące trwałość, szczelność i łatwość montażu.
