Dostępny
Typ C (8 mm) – M8, podłączenie z tyłu
24 V AC ±20% / DC ±25%

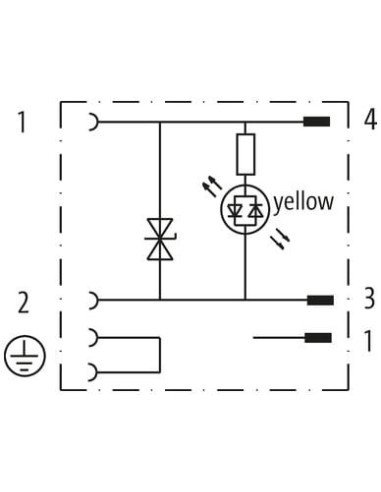

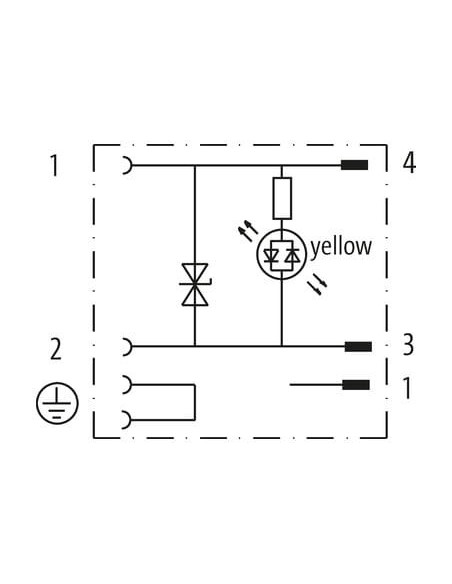

LED i tłumik przepięć
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

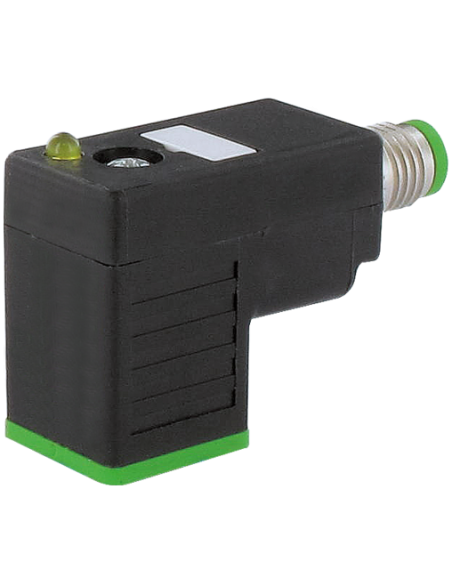

Adapter zaworowy MSUD typ C 8mm/M8 7000-88975-0000000 – funkcjonalność i uniwersalność
Adapter zaworowy MSUD typ C z złączem 8 mm / M8 to rozwiązanie przeznaczone do efektywnego podłączania cewek elektrozaworów w szerokim zakresie automatyki przemysłowej. Produkt umożliwia szybkie, bezpieczne i niezawodne połączenie elektryczne nawet w wymagających warunkach pracy. Zintegrowane funkcje, takie jak wskaźnik LED i tłumik przepięć, zapewniają wygodną diagnostykę oraz ochronę podłączonych urządzeń.
Budowa adaptera zaworowego – gwarancja wytrzymałości w przemyśle
Obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia odporność chemiczną oraz na oleje. Adapter cechuje się szczelnością klasy IP67, co umożliwia bezpieczną pracę nawet w trudnym, zapylonym lub wilgotnym środowisku przemysłowym. Zastosowany materiał pozwala na eksploatację w temperaturach od -25°C do 85°C, co jest istotne dla szerokiego zakresu aplikacji.
Zalety adaptera zaworowego 8mm/M8 – bezpieczeństwo i wygoda
- Wbudowana dioda LED (żółta) – umożliwia natychmiastową diagnostykę stanu pracy zaworu.
- Tłumik przepięć – zabezpiecza instalację przed skutkami przepięć oraz przedłuża żywotność podłączanych komponentów.
- Łatwy montaż – typ C, kompatybilność z wieloma zaworami stosowanymi w automatyce.
- 3-pinowe złącze M8 – zapewnia pewne i stabilne połączenie elektryczne.
- Trwałość mechaniczna – elementy blokujące wykonane ze stali oraz ocynkowana powłoka zwiększają odporność na uszkodzenia.
- Bezpieczeństwo użytkowania – stopień ochrony IP67 oraz zabezpieczenie przed nadmiernym zginaniem przewodów.
Typowe zastosowanie adaptera zaworowego MSUD typ C 8mm/M8
Adapter zaworowy MSUD typ C jest powszechnie stosowany w automatyce przemysłowej, m.in. w instalacjach pneumatycznych, hydraulicznych oraz w systemach sterowania ruchem maszyn. Przeznaczony do pracy z różnymi typami elektrozaworów, przetworników oraz innymi urządzeniami wymagającymi niezawodnych połączeń elektrycznych.
Możliwości podłączenia i bezpieczeństwo instalacji
Odpowiedni dla zewnętrznych zasilaczy 24 V AC/DC, adapter zapewnia uniwersalność montażu oraz szeroką kompatybilność. Trzy piny umożliwiają podłączenie także przewodu ochronnego (PE). Zastosowanie ochrony przeciwprzepięciowej to istotny atut dla bezpiecznej eksploatacji.
Zaleca się ochronę przed przeciążeniami mechanicznymi oraz przestrzeganie minimalnych promieni gięcia podczas prowadzenia przewodów, aby zachować hermetyczność i trwałość instalacji.
