Typ B (10 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%

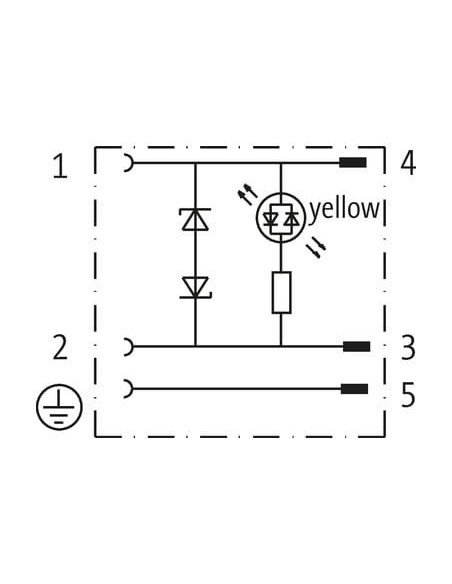

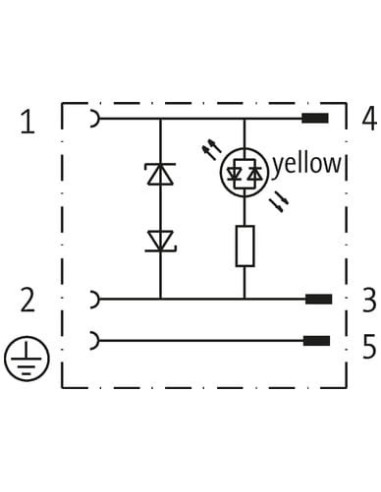

Dioda LED i obwód zabezpieczający
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

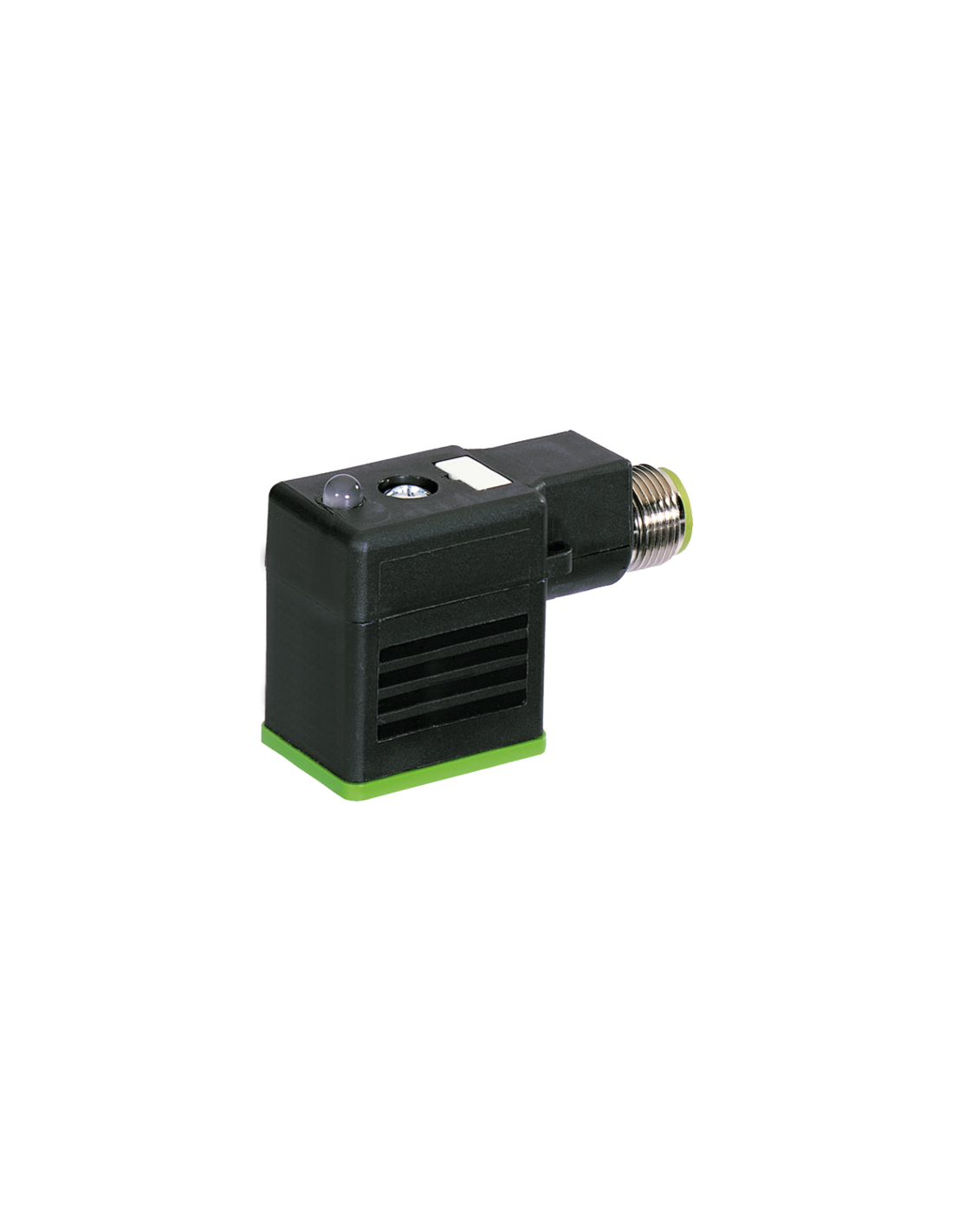

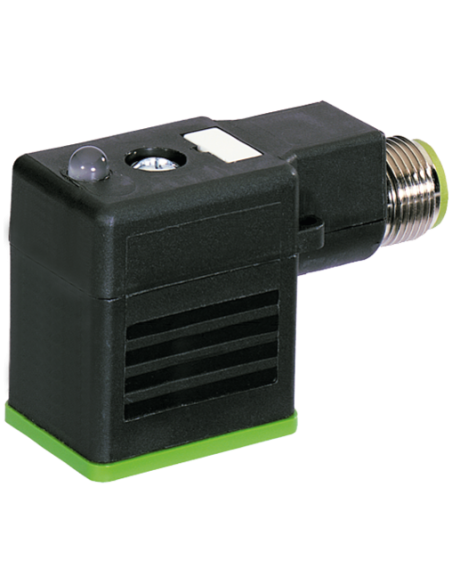

Adapter zaworowy MSUD typ B 10mm - M12 męski 7000-41961-0000000 – Przemysłowe złącze do zaworów
Adapter zaworowy MSUD typ B 10mm - M12 męski to nowoczesny element połączeniowy, znajdujący zastosowanie w automatyce przemysłowej oraz w instalacjach pneumatycznych i hydraulicznych. Produkt wyróżnia się wysoką niezawodnością, solidną konstrukcją oraz uniwersalnością podłączenia, co sprawia, że często wykorzystywany jest podczas instalacji czujników, elektrozaworów oraz innych komponentów wymagających szybkiego i bezpiecznego sposobu łączenia.
Najważniejsze cechy adaptera zaworowego MSUD typ B 10mm - M12
- Łatwa identyfikacja – zintegrowana dioda LED umożliwia natychmiastową sygnalizację stanu pracy urządzenia, co znacznie ułatwia diagnostykę awarii oraz monitorowanie stanu instalacji.
- Wysoka odporność na warunki przemysłowe – obudowa z wysokiej jakości tworzywa sztucznego zapewnia odporność chemiczną oraz na działanie olejów, dzięki czemu adapter doskonale sprawdza się w trudnych warunkach środowiskowych.

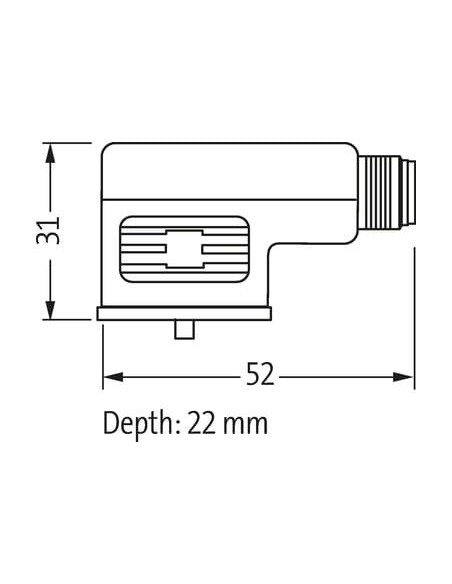

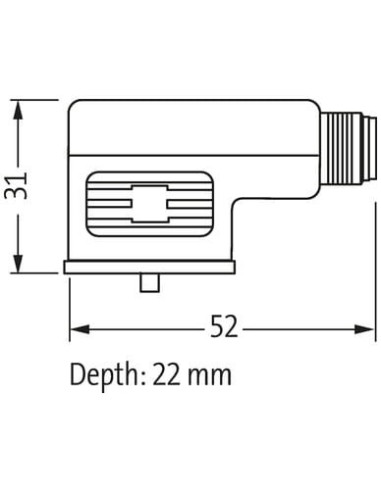

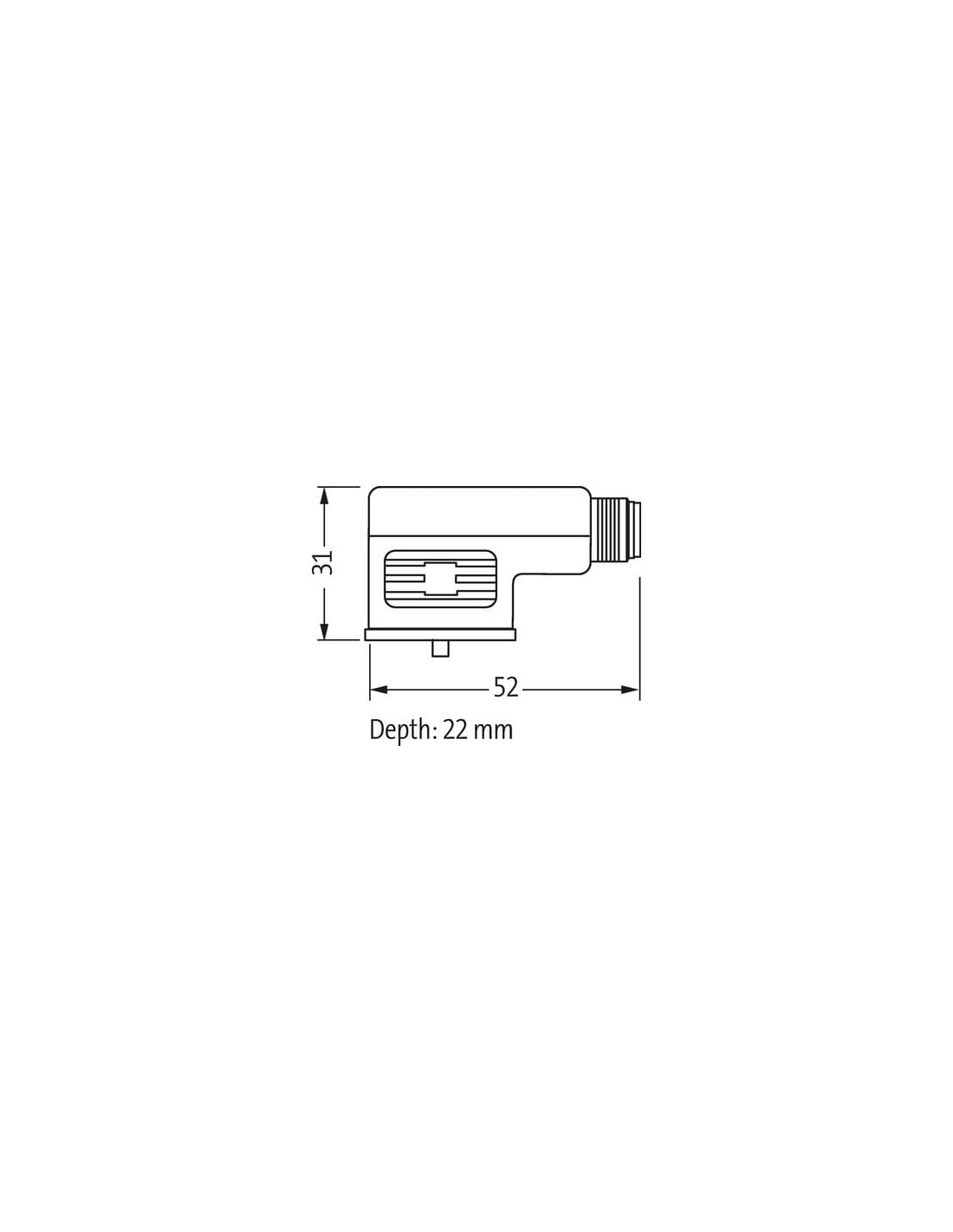

- Kompaktowe wymiary – konstrukcja zajmuje niewiele miejsca (31 x 52 x 22 mm), co umożliwia łatwy montaż nawet w miejscach o ograniczonej przestrzeni.
- Bezpieczeństwo i ochrona – stopień ochrony IP67 gwarantuje szczelność adaptera, zapewniając ochronę przed kurzem oraz krótkotrwałym zanurzeniem w wodzie (pod warunkiem prawidłowego montażu i przykręcenia złącza).
- Uniwersalne napięcie zasilania – możliwość pracy w szerokim zakresie napięć AC i DC (24 V AC ±20% / 24 V DC ±25%), co umożliwia integrację z różnorodnymi systemami sterowania.
- Wbudowany obwód zabezpieczający – chroni urządzenie oraz podłączoną aparaturę przed przepięciami, przyczyniając się do zwiększenia żywotności komponentów.
Typowe zastosowania adaptera zaworowego MSUD typ B 10mm - M12
Adapter zaworowy z powodzeniem znajduje zastosowanie w szeroko pojętym przemyśle, zwłaszcza w:
- automatyce przemysłowej, jako połączenie elektrozaworów do paneli sterujących,
- systemach pneumatycznych i hydraulicznych,
- instalacjach maszyn wymagających szybkiego demontażu lub wymiany zaworów,
- branży spożywczej, chemicznej oraz w środowiskach narażonych na kontakt z olejami i agresywnymi mediami (po uprzednim sprawdzeniu odporności zastosowanych materiałów).
Zalety użytkowania adaptera zaworowego MSUD typ B 10mm - M12
Adapter charakteryzuje się nie tylko łatwością montażu dzięki standardowym złączom, ale także bezpieczeństwem eksploatacji i długą żywotnością. Zwarta budowa oraz pewne połączenie elektryczne minimalizują ryzyko niesprawności i przestojów technologicznych. Wyrób spełnia wymagania nowoczesnych i zaawansowanych technicznie instalacji przemysłowych, a obecność oznaczeń na obudowie oraz czytelna dokumentacja techniczna przyspieszają proces montażu i serwisowania.
Właściwości konstrukcyjne i szczególne zalecenia montażowe

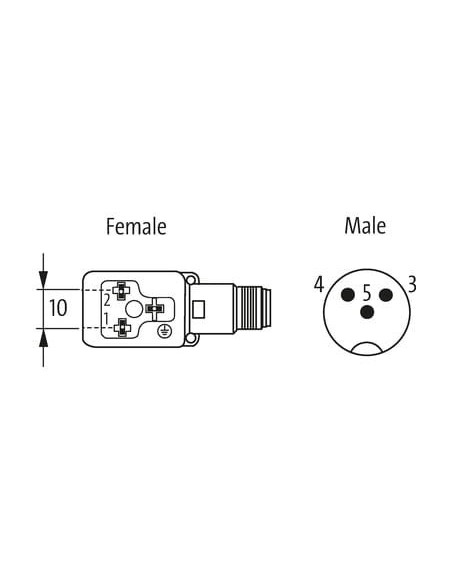

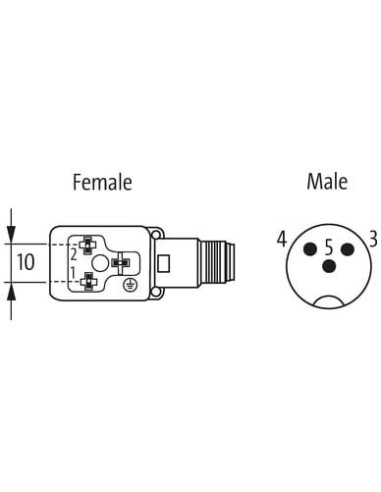

Obudowa adaptera została wyposażona w praktyczny wskaźnik LED oraz zintegrowane elementy ochronne. Złącze odpowiada standardom MSUD typ B (rozstaw 10 mm, 3 piny). Gwint montażowy M3 umożliwia szybki i stabilny montaż. W celu zachowania klasy szczelności IP67 zaleca się zabezpieczenie złącza przed nadmiernymi obciążeniami mechanicznymi oraz stosowanie odpowiedniego promienia gięcia kabli.
