Adapter
Typ C (8 mm) – M12, podłączenie z tyłu
24 V AC ±20% / DC ±25%

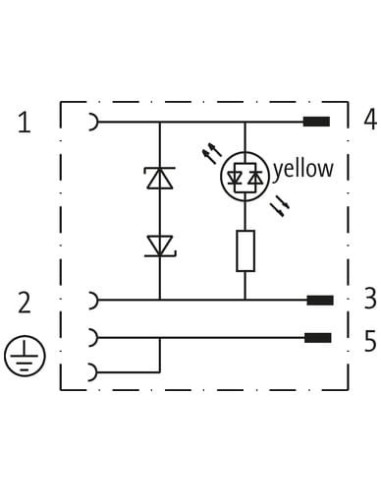

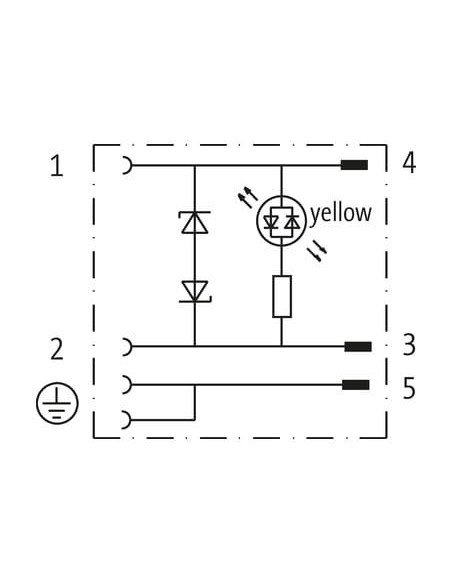

Dioda LED i obwód zabezpieczający
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PBT |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

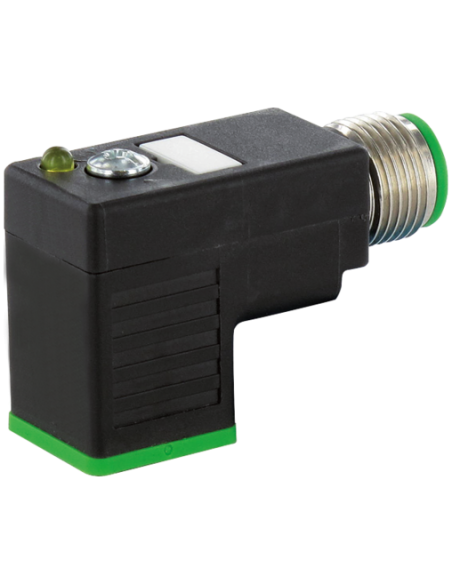

Adapter M12 męski do gniazda typu C 8 mm – profesjonalne połączenia w automatyce
Adapter M12 męski do gniazda typu C 8 mm (kod: 7000-42831-0000000) to wysokiej klasy element łączący, który zapewnia niezawodne i bezpieczne połączenie elektryczne w systemach przemysłowych oraz automatyce. Dzięki kompaktowej obudowie oraz wytrzymałym materiałom sprawdzi się zarówno w wymagających aplikacjach przemysłowych, jak i w rozproszonych instalacjach automatyki.
Najważniejsze cechy adaptera M12 męskiego do gniazda typu C 8 mm

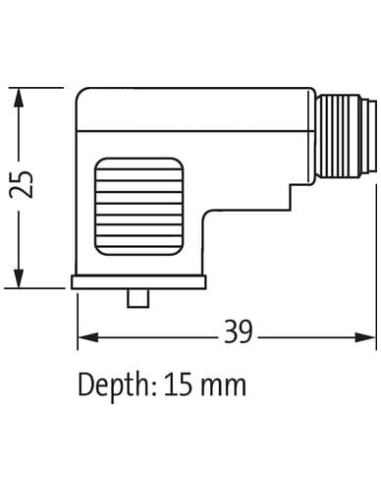

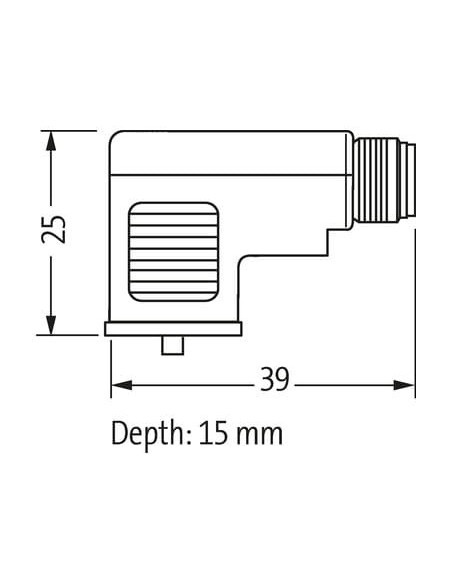

- Kompaktowe wymiary – głębokość zaledwie 15 mm oraz wysokość 25 mm, co ułatwia montaż nawet w ograniczonych przestrzeniach.
- Solidna obudowa z tworzywa PBT – odporna na oleje i chemikalia, zapewniająca długotrwałą eksploatację oraz niezawodność połączeń.
- Konstrukcja odporna na trudne warunki – stopień ochrony IP67 umożliwia stosowanie adaptera w wilgotnym, zakurzonym i zabrudzonym środowisku przemysłowym.
- Dioda LED wskaźnika stanu – sygnalizacja stanu pracy za pomocą żółtej diody LED poprawia diagnostykę oraz kontrolę instalacji.
- Zabezpieczenia elektryczne – wbudowany obwód zabezpieczający oraz szeroki zakres napięcia roboczego (AC oraz DC) wpływają na bezpieczeństwo podłączonych urządzeń.
- Prosty montaż – łatwe podłączenie do gniazda typu C (8 mm), montaż za pomocą gwintu M3, trzy piny – 2 + PE (ochrona przewodu ochronnego).
Zastosowanie adaptera M12 męskiego do gniazda typu C 8 mm
Adapter znajduje szerokie zastosowanie w takich obszarach jak automatyka przemysłowa, maszyny produkcyjne, systemy transportowe, urządzenia kontrolno-pomiarowe oraz systemy bezpieczeństwa. Idealnie sprawdza się jako element połączeniowy między czujnikami, zaworami pneumatycznymi lub urządzeniami wykonawczymi.
Typowe zastosowania adaptera M12:
- Podłączanie czujników indukcyjnych, optycznych oraz wyłączników krańcowych.
- Przyłącza do elektrozaworów i siłowników w systemach automatyki.
- Integracja z rozdzielnicami sterującymi w strefach o podwyższonych wymaganiach dotyczących ochrony IP.
Dlaczego warto wybrać adapter M12 męski do gniazda typu C 8 mm?
Urządzenie zaprojektowane zostało z myślą o wysokim poziomie bezpieczeństwa, niezawodności działania i prostocie instalacji. Jego modułowa konstrukcja oraz szeroka kompatybilność czynią go uniwersalnym rozwiązaniem zarówno do instalacji nowych systemów, jak i modernizacji istniejących połączeń.
Wybór adaptera M12 męskiego typu C 8 mm to gwarancja pewności połączenia oraz łatwej diagnostyki – zarówno przy instalacjach stałych, jak i w aplikacjach mobilnych.
