Typ B (10 mm) – M12, przyłącze od góry
24 V AC ±20% / DC ±25%

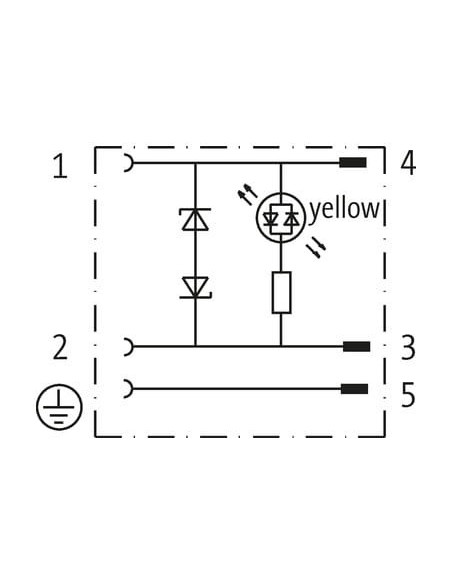

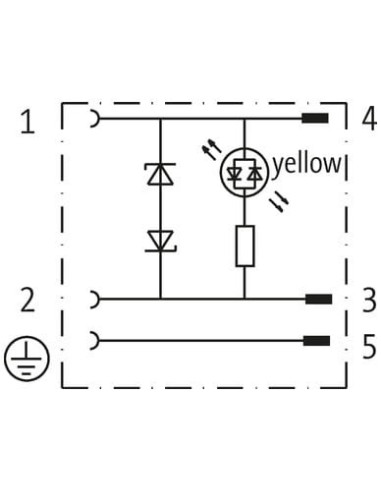

Dioda LED i obwód zabezpieczający
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |

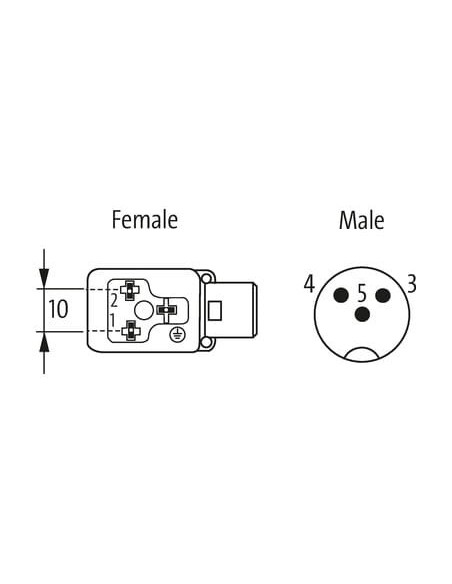

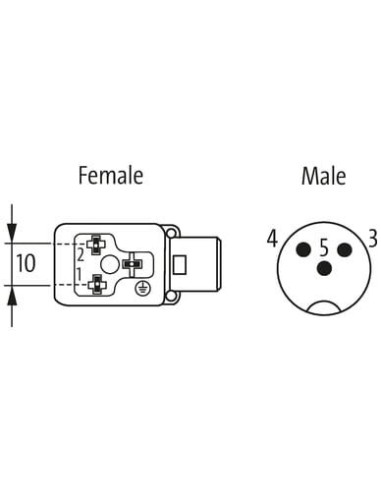

Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

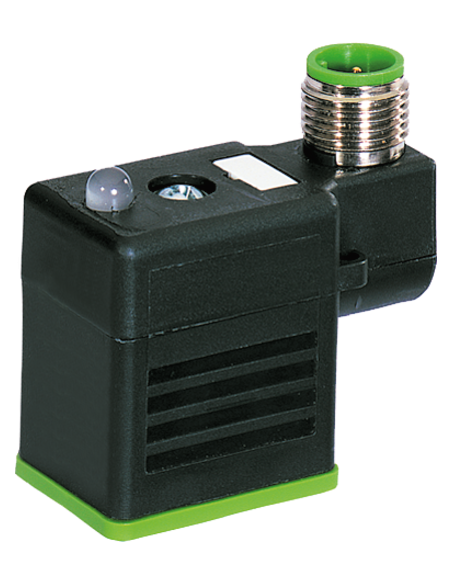

Adapter zaworowy MSUD typ B 10 mm - M12 7000-41901-0000000 – uniwersalne rozwiązanie do elektrozaworów
Adapter zaworowy MSUD typ B 10 mm - M12 to wytrzymałe i praktyczne złącze przeznaczone do instalacji zaworów elektromagnetycznych oraz innych urządzeń automatyki przemysłowej. Dzięki uniwersalnemu złączu M12 (3-pin) produkt można z powodzeniem stosować w nowoczesnych układach sterowania, gdzie liczy się zarówno niezawodność, jak i szybkość montażu.
Zastosowanie adaptera zaworowego MSUD typ B 10 mm
Adapter zaworowy typ B znajduje zastosowanie w systemach automatyki przemysłowej, liniach produkcyjnych, systemach pneumatycznych oraz hydraulicznych, a także w instalacjach wymagających podłączania i zabezpieczenia cewek elektromagnetycznych. Dzięki solidnej konstrukcji i zintegrowanej diodzie LED produkt umożliwia łatwą diagnostykę stanu urządzenia.
- Automatyka przemysłowa
- Systemy pneumatyczne i hydrauliczne
- Podłączanie cewek zaworowych
- Przemysł spożywczy, chemiczny, maszynowy
Budowa i wytrzymałość – niezawodność w trudnych warunkach
Obudowa adaptera wykonana jest z trwałego tworzywa sztucznego o wysokiej odporności chemicznej i na oleje. Chroni to urządzenie przed wpływem agresywnych mediów – po odpowiedniej weryfikacji materiałowej możliwe jest stosowanie adaptera nawet w najbardziej wymagających aplikacjach przemysłowych.

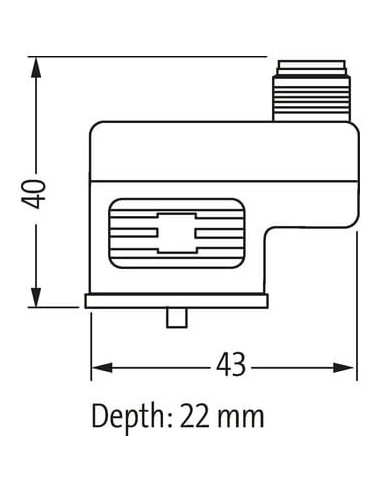

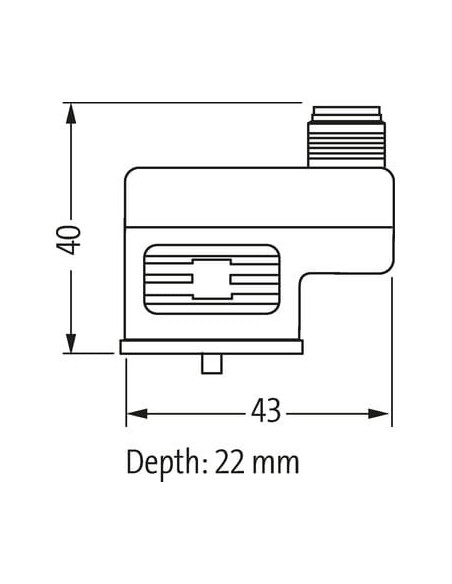

Kompaktowe wymiary (40 x 43 x 22 mm) pozwalają na montaż nawet w ograniczonej przestrzeni. Dzięki stopniowi ochrony IP67 adapter przystosowany jest do pracy w trudnych warunkach środowiskowych, zabezpieczając połączenie przed pyłem oraz wilgocią.
Funkcjonalność i bezpieczeństwo – dioda LED, zabezpieczenia i łatwość montażu
Adapter posiada diodę LED sygnalizującą stan pracy (żółta), co umożliwia szybką i wygodną diagnostykę działania urządzenia. Zintegrowany obwód zabezpieczający chroni podłączone komponenty przed przepięciami oraz przeciążeniami, podnosząc tym samym stopień bezpieczeństwa całej instalacji.
- Szybki montaż dzięki przyłączu od góry
- Zabezpieczenie przepięciowe do 0,8 kV
- Wytrzymałość mechaniczna - gwint montażowy M3
- Obsługa napięcia AC 24 V (19,2–28,8 V) i DC 24 V (18–30 V)
Gdzie sprawdzi się adapter MSUD typ B 10 mm - M12?
Adapter zaworowy doskonale sprawdza się w aplikacjach wymagających trwałego, odpornego na zakłócenia i łatwego w konserwacji połączenia elektrycznego. Jego konstrukcja jest przystosowana do wielokrotnego podłączania i odłączania przewodów, a potrójna ochrona elektryczna oraz sygnalizacja LED ułatwiają bezpieczne użytkowanie urządzenia.
Adapter zaworowy MSUD typ B 10 mm - M12 to wybór dla wymagających projektów, gdzie liczy się niezawodność, łatwość montażu oraz odporność na trudne warunki pracy.
