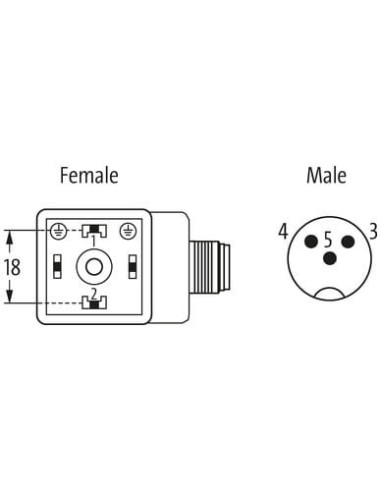

Typ A (18 mm) – M12, przyłącze z tyłu
max. 110 V AC/DC
bez komponentów
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 110 V |
| Napięcie robocze DC maks. | 110 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |

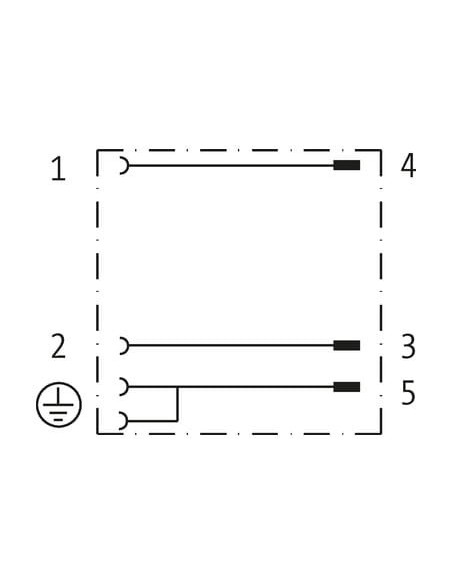

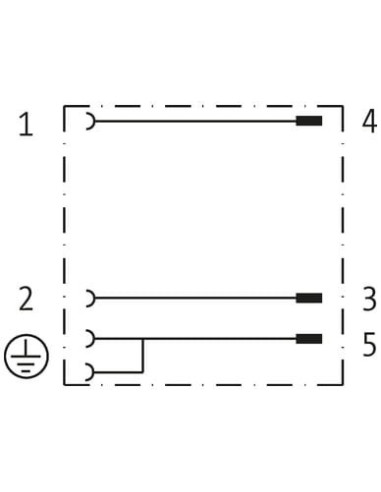

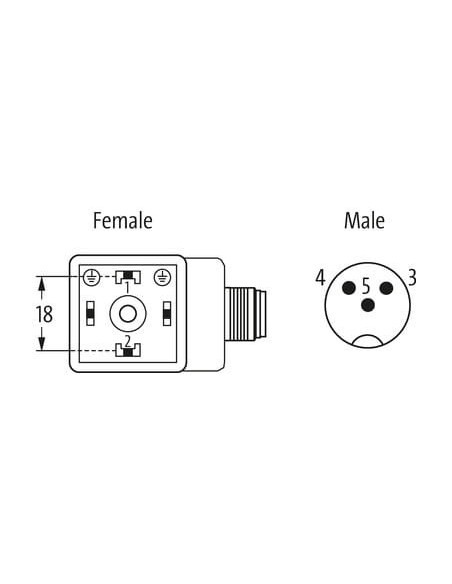

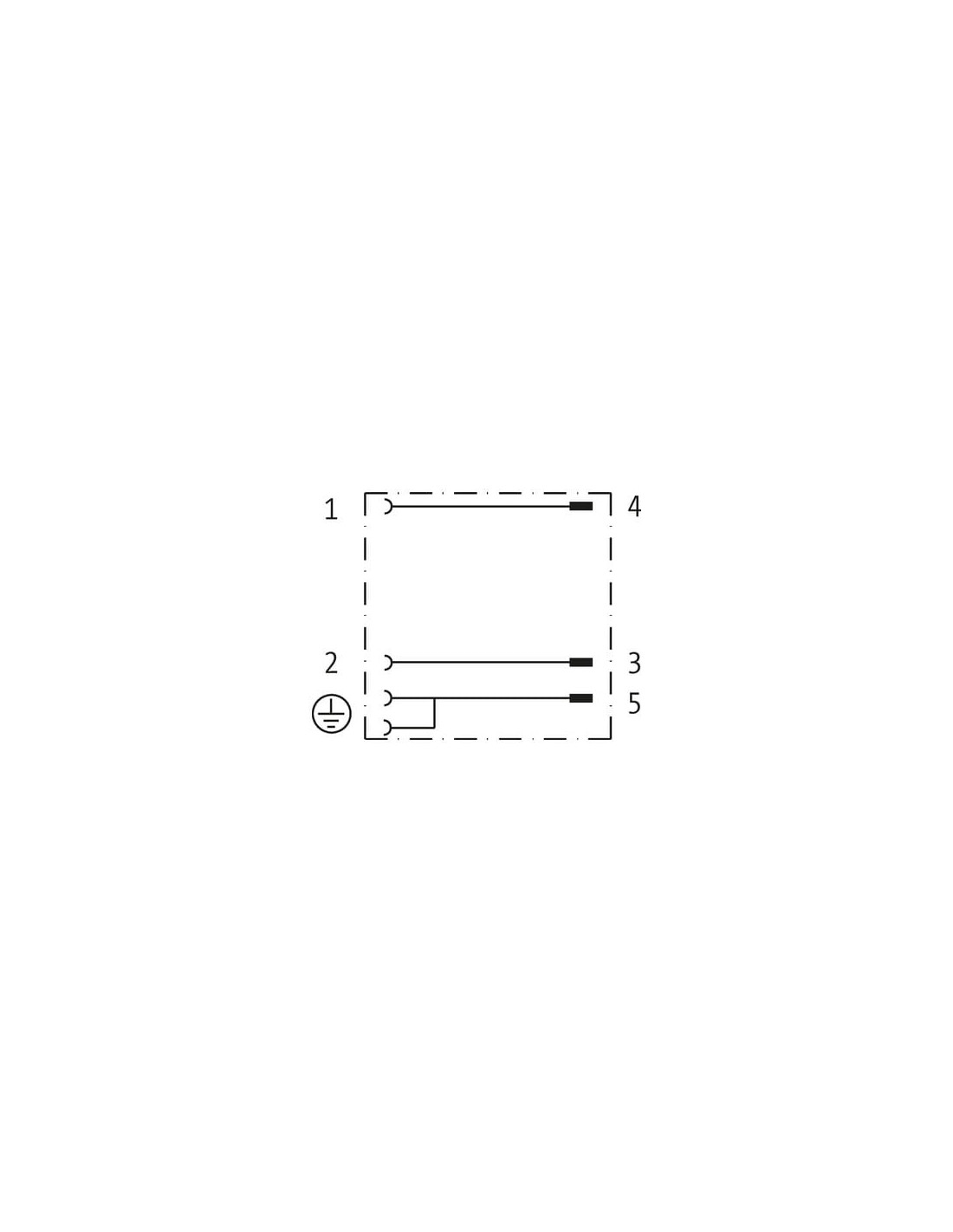

Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 1,5 kV |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

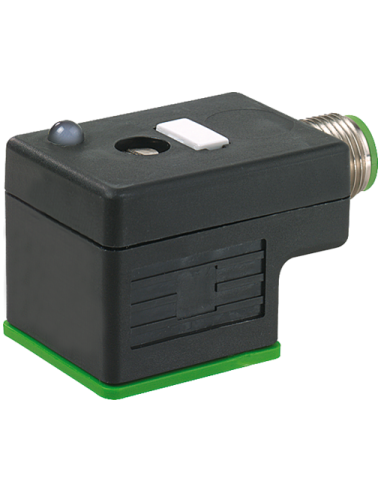

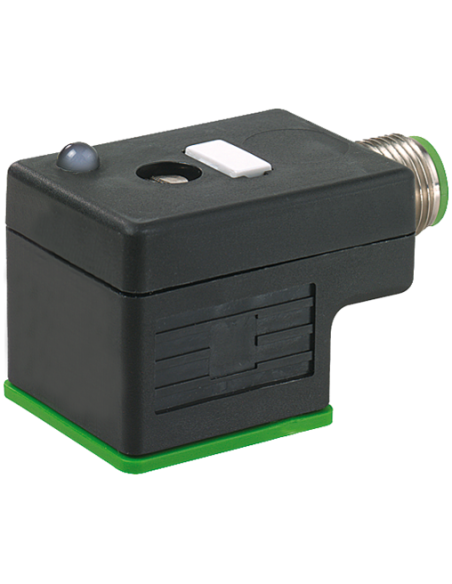

Wtyczka zaworowa typ A 18 mm - M12 (kod: 7000-41381-0000000) – profesjonalne złącze do automatyki
Wtyczka zaworowa typ A 18 mm - M12 to niezawodny element wyposażenia przemysłowego, zaprojektowany specjalnie do połączeń w aplikacjach automatyki przemysłowej, systemach sterowania oraz wszędzie tam, gdzie konieczne jest szybkie i trwałe łączenie elektrozaworów oraz czujników. Dzięki zwartej konstrukcji, ten model pozwala na efektywne wykorzystanie przestrzeni montażowej.
Główne zalety i cechy produktu
- Wytrzymała obudowa z tworzywa sztucznego – odporna na działanie chemikaliów oraz olejów, co gwarantuje długotrwałe użytkowanie w trudnych warunkach przemysłowych.
- Wysoki stopień ochrony IP67 – zapewnia ochronę przed pyłami i wodą, nawet przy chwilowym zanurzeniu.
- Kompaktowy rozmiar (18 mm) – pozwala na montaż w miejscach o ograniczonej przestrzeni.
- Kompatybilność z typem M12 – standardowy interfejs umożliwia łatwą integrację z szeroką gamą urządzeń automatyki.
- Maksymalne napięcie pracy 110 V AC/DC oraz prąd 4 A – dostosowana do szerokiego zakresu aplikacji elektrycznych.
- Prosty montaż – przyłącze od tyłu, gwint montażowy M3, szybka i wygodna instalacja.
Możliwości wykorzystania wtyczki zaworowej typ A 18 mm - M12
Złącze zaworowe o uniwersalnym układzie pinów (2 + PE) stosowane jest głównie do:
- Podłączania zaworów elektromagnetycznych w pneumatyce i hydraulice;
- Tworzenia połączeń z czujnikami i siłownikami w aplikacjach automatyki;
- Systemów bezpieczeństwa maszyn zgodnie z wymaganiami ochrony IP67;
- Integracji w szafach sterowniczych i urządzeniach rozdzielczych.
Produkt jest rekomendowany do zastosowań w hutnictwie, przemyśle spożywczym, maszynowym, motoryzacyjnym oraz wszędzie tam, gdzie wymaga się niezawodnych i trwałych połączeń elektrycznych.
Praktyczne wskazówki montażowe i eksploatacyjne
- Należy chronić złącze przed nadmiernymi siłami mechanicznymi – zaleca się stosowanie opasek zaciskowych w celu odciążenia połączeń przewodów.
- Zachowanie dopuszczalnych promieni gięcia przewodów gwarantuje utrzymanie szczelności zgodnie z klasą IP67.
- Zakres temperatury pracy od -25°C do +85°C pozwala na eksploatację w szerokim spektrum warunków środowiskowych.
Dlaczego warto wybrać złącze zaworowe A 18 mm - M12?
Profesjonalizm wykonania oraz zgodność z normami międzynarodowymi czynią ten produkt optymalnym wyborem dla wymagających instalacji przemysłowych. Łatwość integracji, wysoka odporność na czynniki zewnętrzne oraz funkcjonalność potwierdzona certyfikatami jakości to klucz do niezawodności nowoczesnych aplikacji w automatyce, przemyśle oraz technologii maszynowej.
