Typ A (18 mm) – M12, przyłącze z tyłu
dla wyłącznika ciśnieniowego
24 V DC ±25%
LED (żółta/zielona)
5-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy

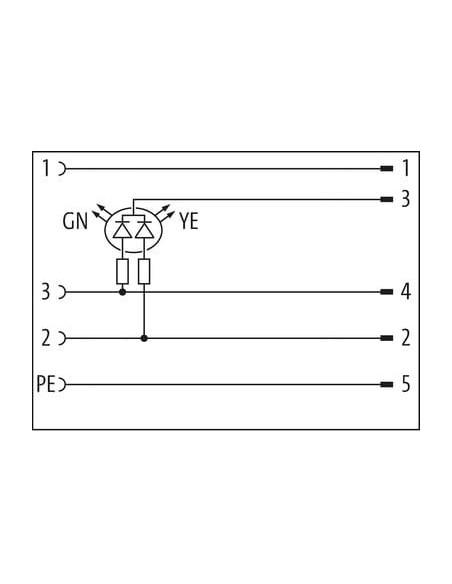

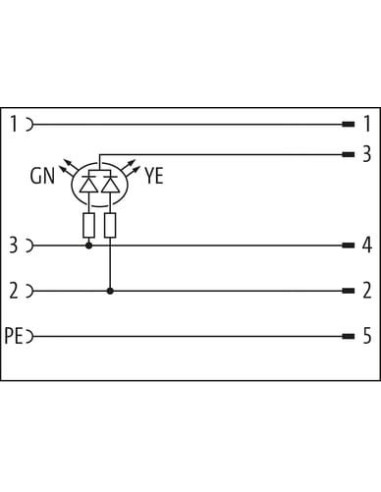

| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Instalowanie | Układ pinów

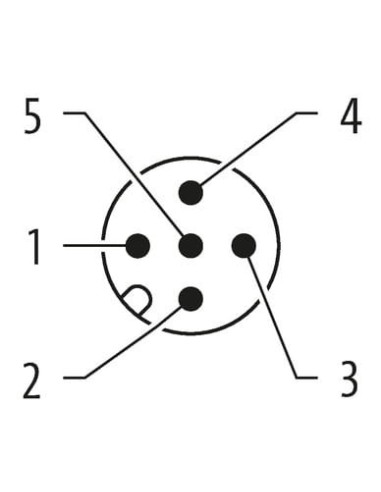

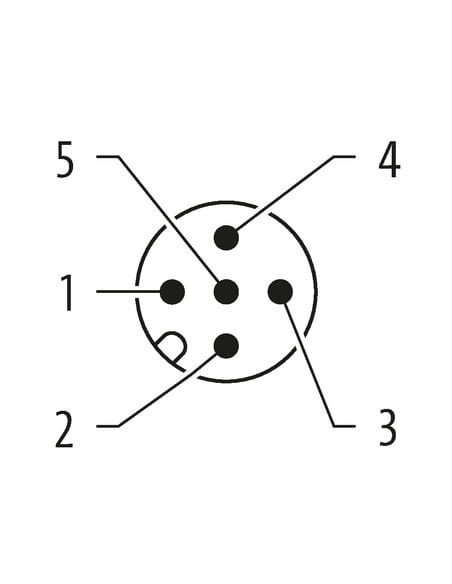

| Liczba biegunów | 3 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

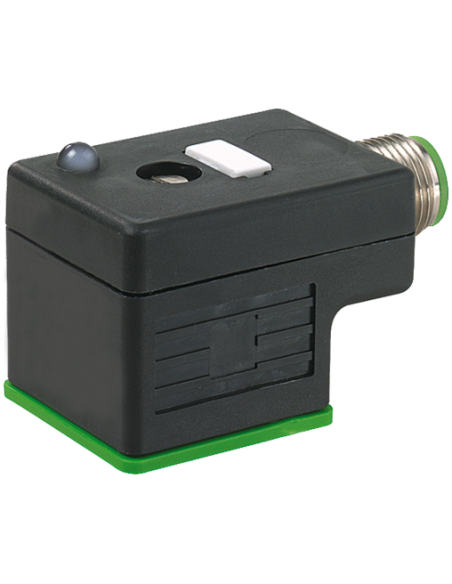

Adapter M12 męski do zasilania typ A 18 mm 7000-41441-0000000 – nowoczesne i niezawodne rozwiązanie do wyłączników ciśnieniowych
Adapter M12 męski do zasilania typ A 18 mm to profesjonalny komponent stworzony z myślą o wydajnym i bezpiecznym podłączaniu wyłączników ciśnieniowych w instalacjach przemysłowych oraz automatyce. Zapewnia niezawodne zasilanie prądem stałym 24 V DC (z tolerancją ±25%) i jest wyposażony w wyraźne, dwukolorowe diodowe wskaźniki LED (żółte i zielone), które umożliwiają szybkie i proste monitorowanie stanu połączenia.
Zalety adaptera M12 męskiego do zasilania
- Szeroki zakres napięcia roboczego – od 18 V do 30 V DC, co pozwala na elastyczne dopasowanie do różnych aplikacji przemysłowych.
- 5-pinowa konstrukcja (3 + PE) ułatwia integrację z większością nowoczesnych układów automatyki.
- Obudowa wykonana z odpornego chemicznie tworzywa sztucznego – zapewnia zwiększoną ochronę przed czynnikami środowiskowymi i olejami.
- Stopień ochrony IP67 – gwarantuje pełną szczelność i niezawodność nawet w trudnych warunkach przemysłowych.
- Zintegrowany układ wskaźników LED – ułatwia diagnostykę i kontrolę działania urządzenia bez konieczności używania narzędzi pomiarowych.

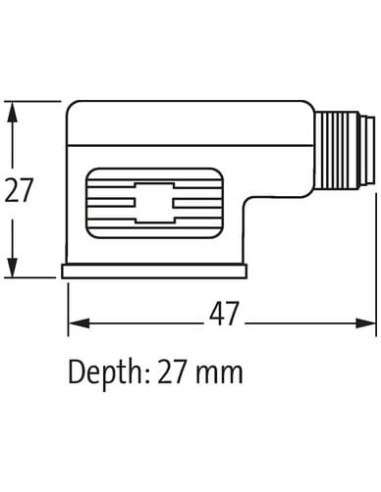

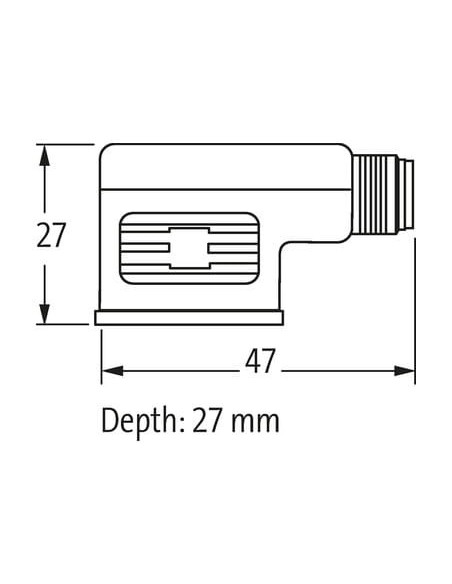

- Kompaktowe wymiary: głębokość 27 mm, wysokość 27 mm, długość 47 mm pozwalają na zastosowanie w miejscach o ograniczonej przestrzeni montażowej.
Typowe zastosowania i możliwości wykorzystania adaptera M12 typ A
Adapter M12 typ A sprawdzi się w wielu branżach, gdzie wymagana jest pewność połączenia oraz odporność na ekstremalne warunki. Zalecany do:
- Automatyki przemysłowej – zasilanie czujników ciśnienia, wyłączników oraz innych komponentów wymagających niezawodnego połączenia.
- Branży spożywczej – dzięki wysokiej odporności na oleje i substancje chemiczne.
- Produkcji maszyn – do integracji z układami sterowania i bezpieczeństwa.
- Systemów hydraulicznych i pneumatycznych – precyzyjne monitorowanie i sterowanie ciśnieniem.
Wysoki moment obrotowy (0,4–0,6 Nm) zapewnia trwałe i pewne połączenie montażowe, a gwint M3 ułatwia instalację w standardowych systemach przemysłowych.
Bezpieczeństwo i niezawodność użytkowania adaptera M12 męskiego
Zgodność z normami (EN IEC 60529, IEC 60664-1) oraz zastosowanie najwyższej klasy materiałów gwarantują długotrwałe i bezpieczne użytkowanie. Izolacja grupy I zapewnia dodatkową ochronę w środowiskach o podwyższonych wymaganiach bezpieczeństwa. Adapter wyposażono w funkcjonalne elementy, takie jak zabezpieczenie przed zgięciem przewodów (instrukcja umieszczenia opasek kablowych) oraz ostrzeżenie przed niekorzystnym wpływem nadmiernych sił zginających na zachowanie szczelności IP67.
Maksymalny prąd roboczy na styk wynosi do 4 A, dzięki czemu adapter z powodzeniem obsługuje wymagające aplikacje, zapewniając jednocześnie ochronę przed przepięciami do 0,8 kV.
Podsumowanie – adapter M12 męski typ A 18 mm 7000-41441-0000000
Adapter M12 męski typ A 18 mm to sprawdzony wybór w instalacjach wymagających niezawodności zasilania, elastyczności montażowej oraz odporności na czynniki zewnętrzne. Wysoki stopień ochrony, czytelne wskaźniki LED oraz uniwersalność stosowania czynią ten adapter doskonałym rozwiązaniem zarówno do automatyki przemysłowej, jak i specjalistycznych aplikacji technicznych, gdzie liczy się bezpieczeństwo i długotrwała eksploatacja.
