Typ C (18 mm) – M8, podłączenie z tyłu
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 / M8 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

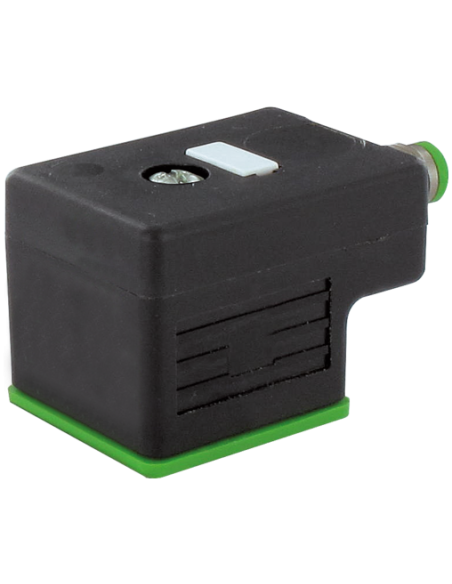

Złącze MSUD BF A 18mm/M8 tylne 3-pinowe – zaawansowane rozwiązanie do automatyki

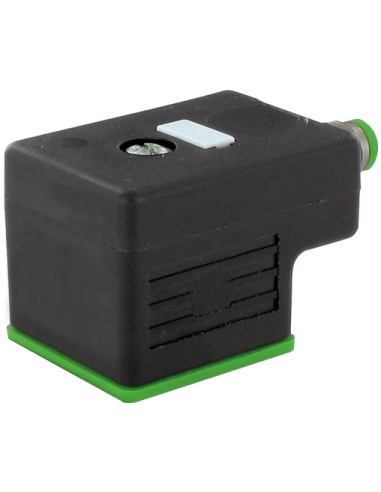

Złącze MSUD BF A 18mm/M8 tylne 3-pinowe o numerze katalogowym 7000-88915-0000000 to uniwersalny i niezawodny element wykorzystywany przede wszystkim w aplikacjach przemysłowych, automatyce oraz systemach maszynowych. Produkt ten znajduje szerokie zastosowanie w połączeniach elektrozaworów, czujników czy elementów wykonawczych z nadrzędnymi układami sterującymi.
Najważniejsze właściwości techniczne złącza MSUD BF A 18mm/M8
- Podwyższony poziom ochrony – stopień ochrony IP67: gwarantuje odporność na pył, wodę i czynniki zewnętrzne, co umożliwia montaż nawet w wymagających warunkach przemysłowych.
- Zakres napięcia roboczego 24 V AC/DC przy szerokiej tolerancji napięciowej (AC ±20%, DC ±25%) pozwala na bezpieczną pracę zarówno z zasilaniem zmiennym, jak i stałym.

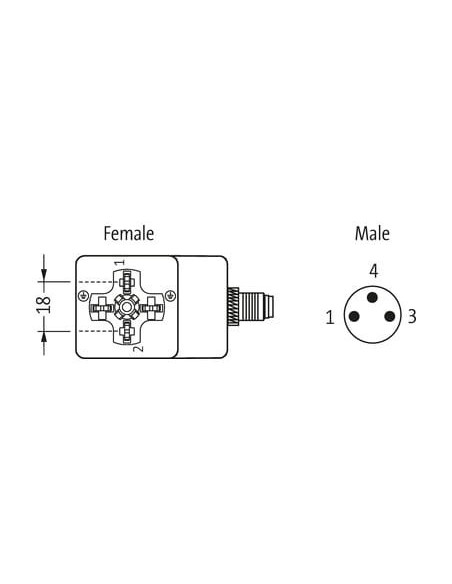

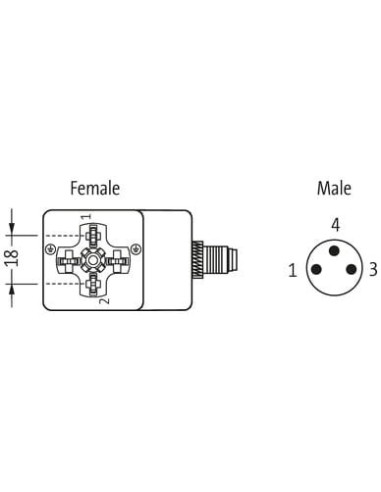

- 3-pinowa konstrukcja (2 + PE) – optymalna do klasycznych aplikacji sterowania i zasilania, zgodna z powszechnie stosowanym standardem złącz M8.

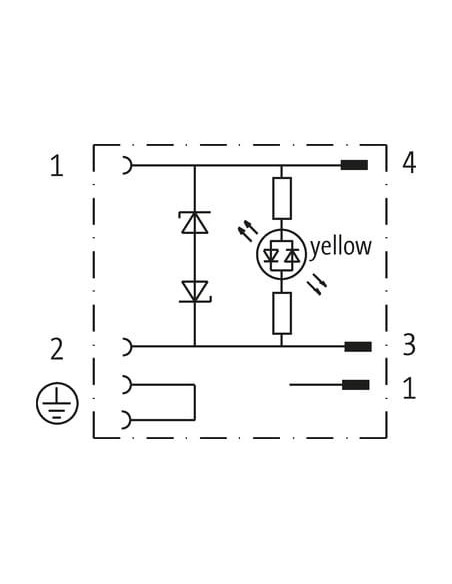

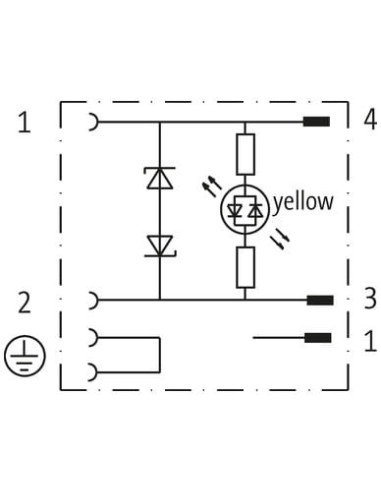

- Wbudowana dioda LED sygnalizacyjna: umożliwia szybką wizualną kontrolę stanu połączenia lub zasilania.
- Obwód zabezpieczający: chroni podłączone urządzenia przed przepięciami i odwrotną polaryzacją, zwiększając tym samym trwałość systemu.
- Wysoka odporność chemiczna i na oleje – obudowa z tworzywa sztucznego sprawia, że złącze sprawdzi się nawet w środowisku narażonym na kontakt z agresywnymi mediami.
Typowe zastosowania złącza MSUD BF A 18mm/M8

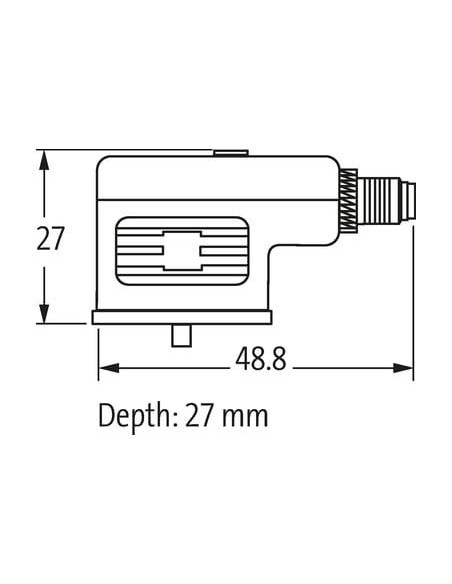

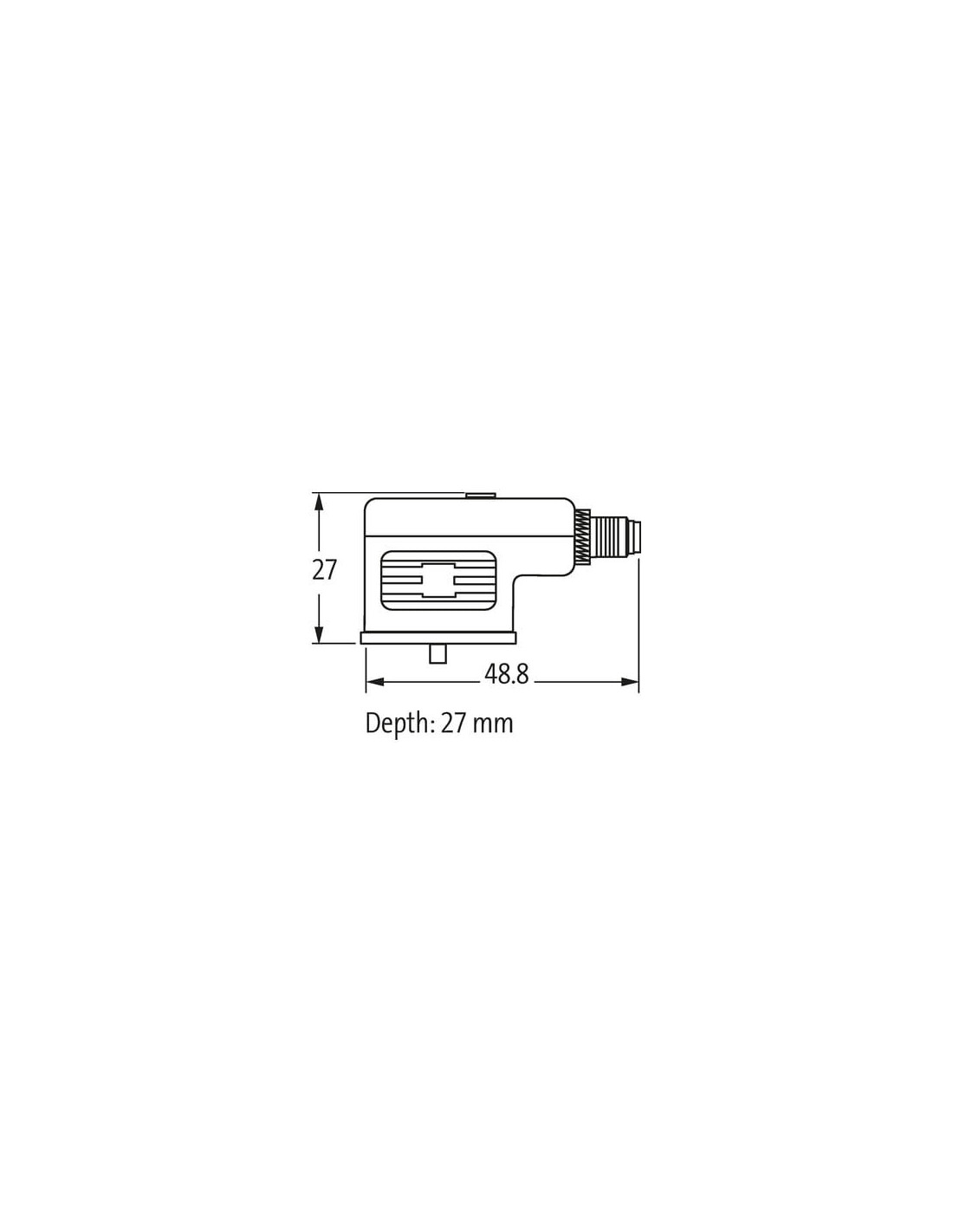

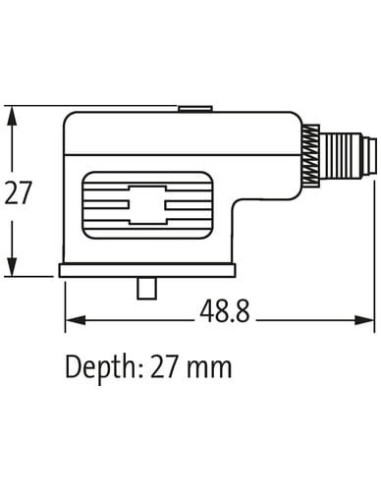

Złącze 3-pinowe z tylnym podłączeniem doskonale nadaje się do podłączania elektrozaworów, elementów wykonawczych, modułów sygnalizacyjnych oraz czujników w systemach automatyki przemysłowej. Jego kompaktowa konstrukcja (18 mm szerokości, obudowa o głębokości 27 mm i długości 48,8 mm) umożliwia łatwe mocowanie nawet w ograniczonych przestrzeniach.
Możliwość stosowania w szerokim zakresie temperatur roboczych od -25°C do 85°C zapewnia wysoką elastyczność i efektywność, nawet w trudnych warunkach środowiskowych.
Zalety stosowania złącza MSUD BF A 18mm/M8
- Odporność na czynniki zewnętrzne dzięki wysokiemu stopniowi ochrony oraz solidnej, chemoodpornej obudowie.
- Szybka diagnostyka i ułatwiona konserwacja systemów dzięki wbudowanej diodzie LED informującej o stanie pracy.
- Łatwość instalacji – wygodne złącze M8 oraz solidne mocowanie umożliwiają szybki montaż i demontaż.
- Zwiększone bezpieczeństwo dzięki obwodowi zabezpieczającemu przed przepięciami i nieprawidłowym podłączeniem.
Informacje dodatkowe i ważne uwagi montażowe
Aby zachować pełny poziom szczelności oraz stopień ochrony IP67, złącze powinno być prawidłowo zamocowane i dokręcone. Zaleca się chronić przewody przed mechanicznymi obciążeniami (np. stosując opaski zaciskowe) oraz zachować dopuszczalne promienie gięcia kabla, aby nie naruszyć szczelności połączenia. Przed zastosowaniem złącza w kontakcie z agresywnymi mediami warto skonsultować odporność materiałową z uwagi na konkretną aplikację.
