Typ BI (11 mm) – M12, przyłącze z tyłu
24 V AC ±20% / DC ±25%

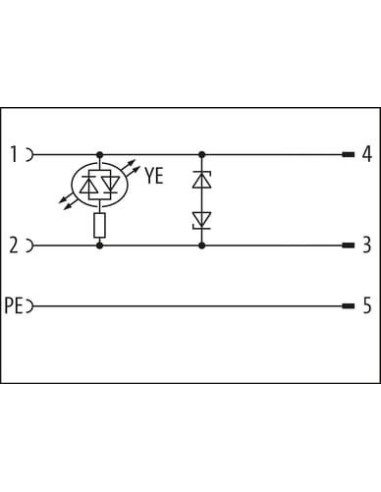

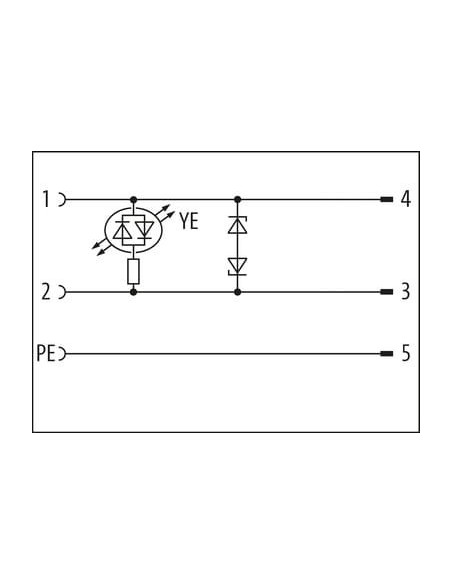

Dioda LED i obwód zabezpieczający
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |

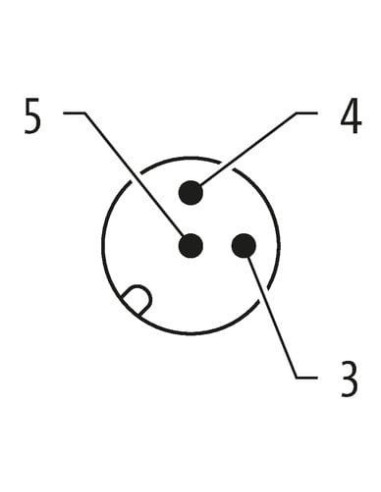

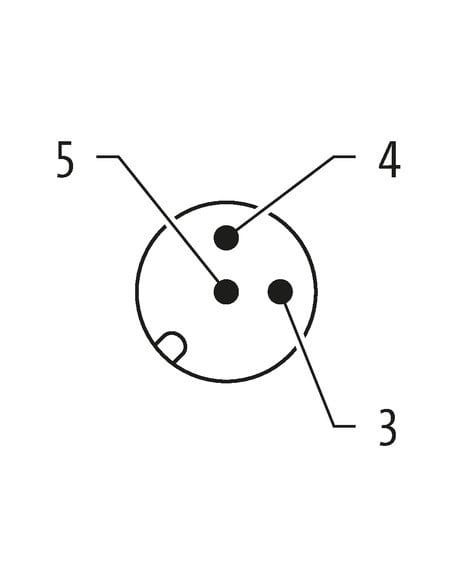

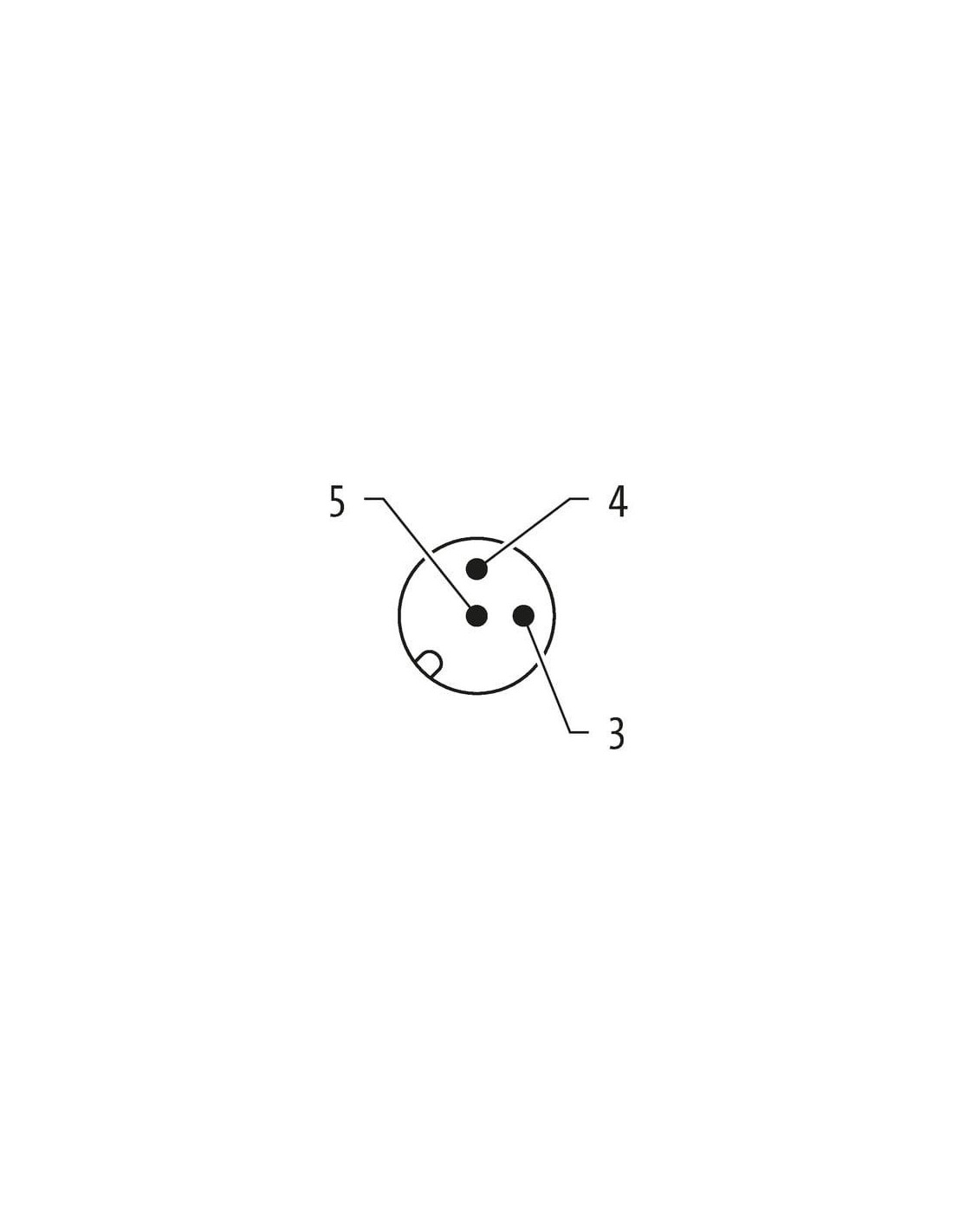

Instalowanie | Układ pinów

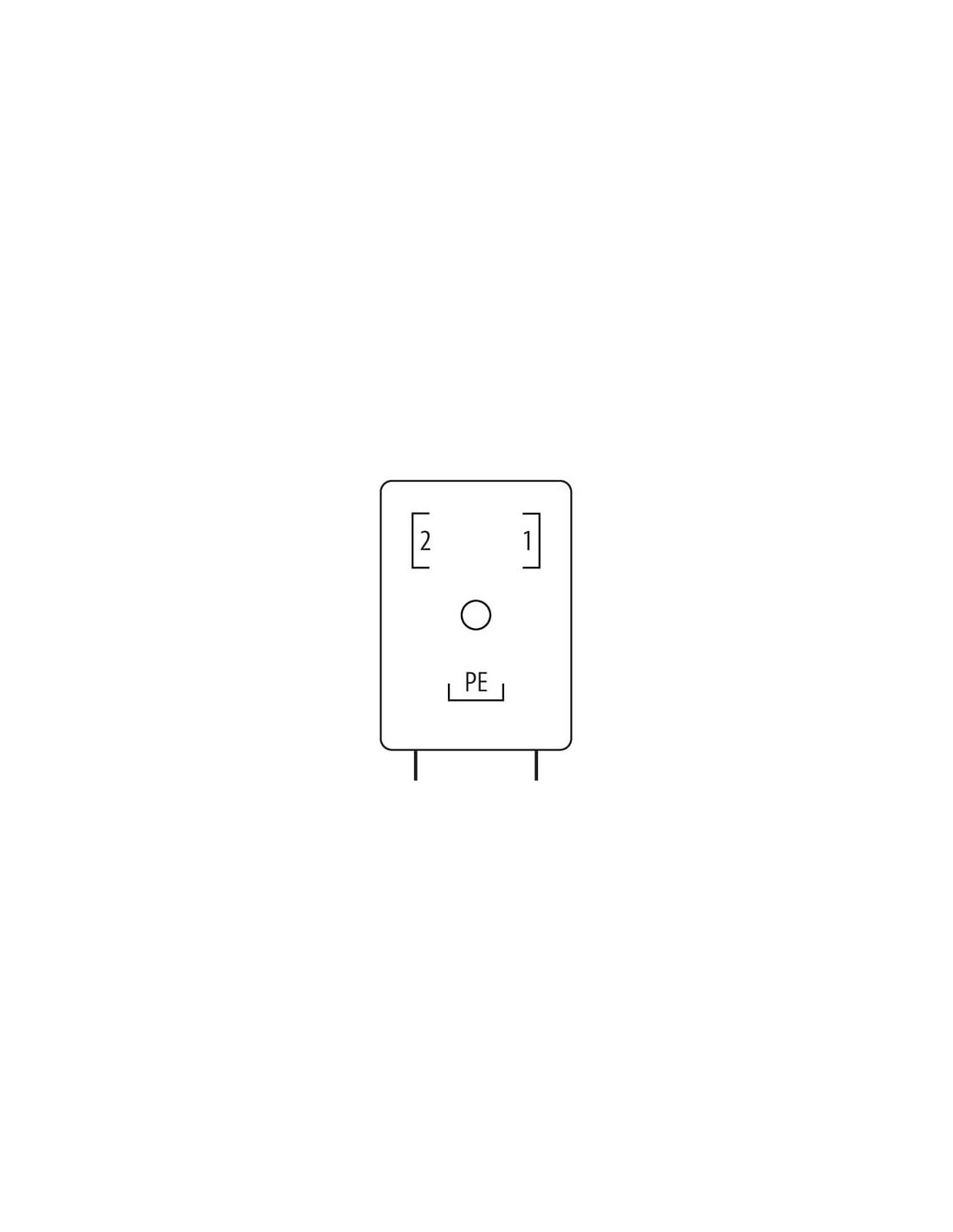

| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

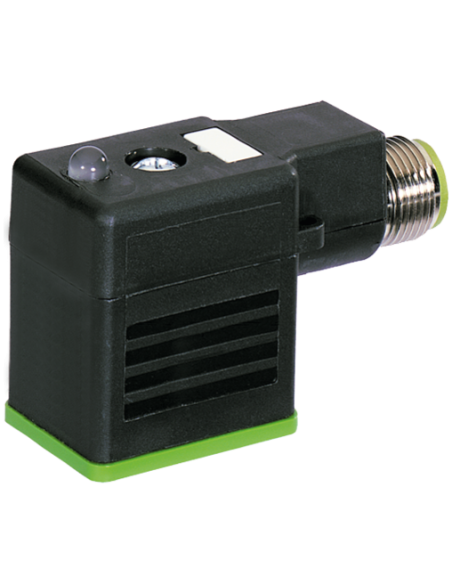

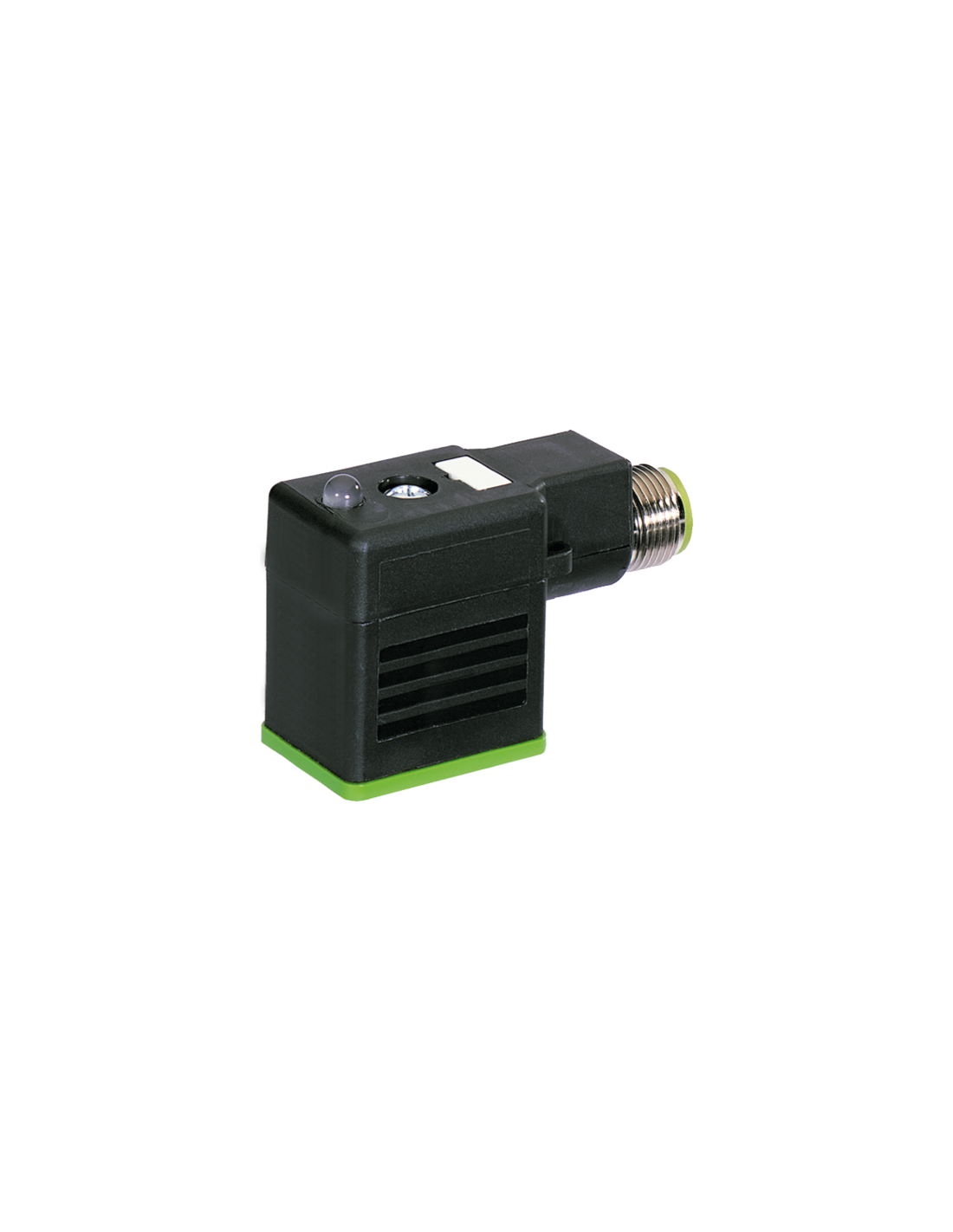

Adapter zaworowy typu BI 11 mm – wyjście M12, męskie 7000-42081-0000000
Adapter zaworowy typu BI 11 mm z wyjściem M12, męskim to specjalistyczny element przeznaczony do niezawodnego połączenia elektrycznego w aplikacjach przemysłowych. Kod produktu: 7000-42081-0000000 umożliwia łatwą identyfikację tego modelu w różnorodnych systemach automatyki oraz pneumatyki.
Najważniejsze cechy adaptera zaworowego z wyjściem M12
- Solidna konstrukcja z odpornego na chemikalia i oleje tworzywa sztucznego
- Kompatybilność z zaworami typu BI (11 mm)
- Wyjście M12 męskie – łatwe podłączenie do wielu urządzeń automatyki
- Zasilanie 24 V AC/DC z szerokim zakresem napięć roboczych
- Wbudowana dioda LED sygnalizacyjna (kolor żółty)
- Obwód zabezpieczający chroniący przed przepięciami
- 3 piny (2 + PE), umożliwiające wygodne podłączenie przewodów
- Wysoki stopień ochrony IP67 – odporność na pył i wilgoć przy poprawnej instalacji

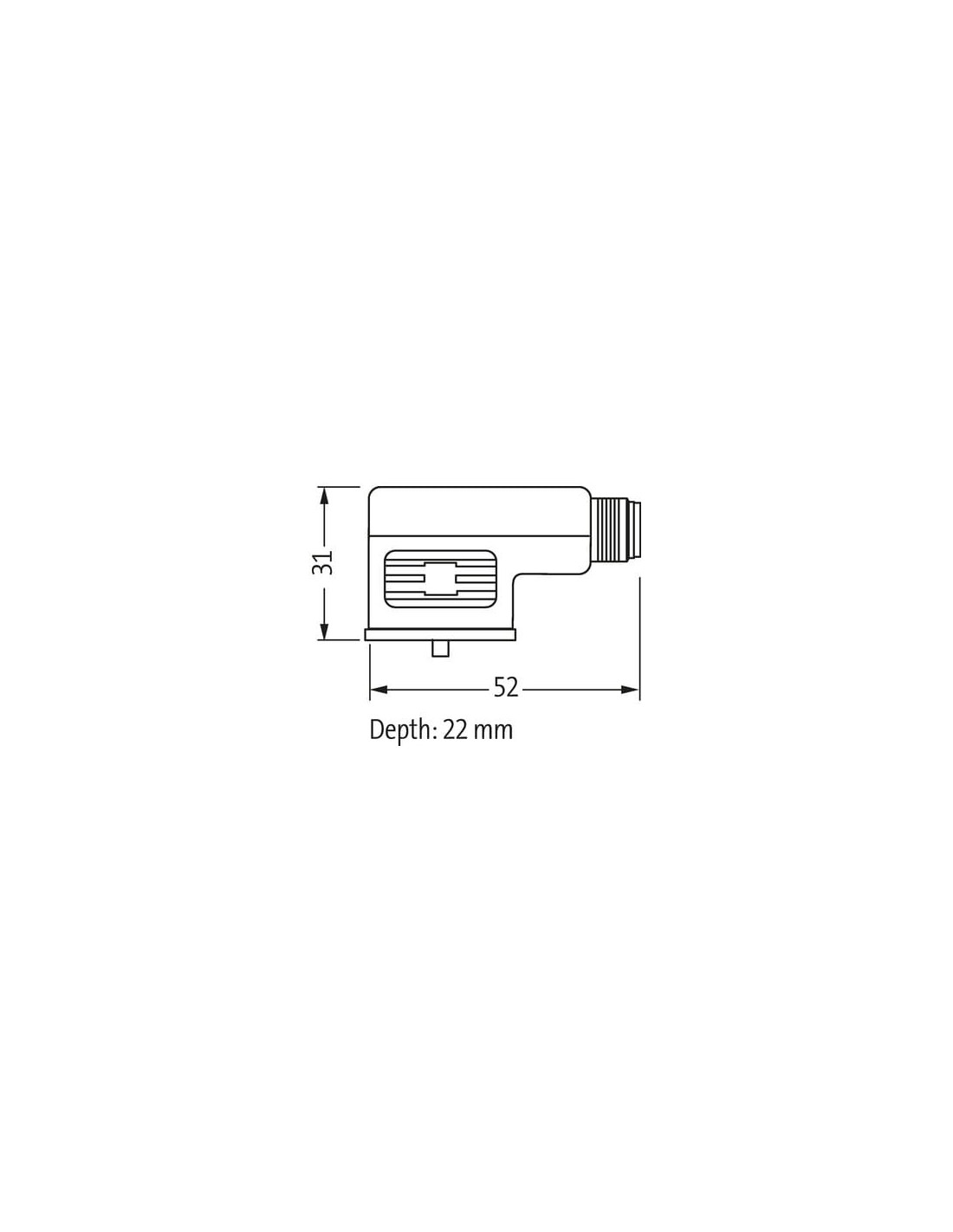

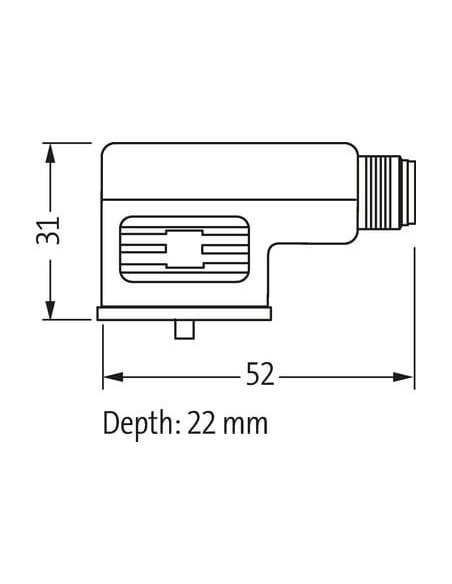

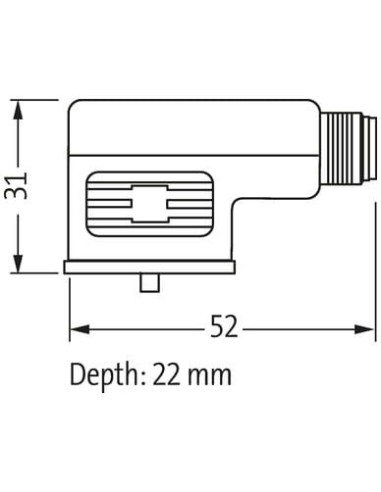

- Kompaktowe wymiary: 31 x 52 x 22 mm
Zastosowanie adaptera zaworowego BI 11 mm
Adapter zaworowy BI 11 mm – wyjście M12 dedykowany jest do połączeń elektromagnetycznych zaworów w systemach automatyki przemysłowej. Doskonale sprawdza się w instalacjach wymagających szybkiego i bezpiecznego podłączenia oraz w aplikacjach, w których istotna jest odporność na zanieczyszczenia czy działanie olejów.
- Sterowanie i zasilanie elektromagnesów zaworów pneumatycznych
- Przemysł spożywczy, farmaceutyczny i chemiczny – dzięki odporności na agresywne media
- Systemy automatyki i robotyki przemysłowej
- Maszyny produkcyjne oraz linie montażowe
- Aplikacje, gdzie wymagana jest sygnalizacja działania za pomocą diody LED
Zalety stosowania adaptera zaworowego typu BI 11 mm z wyjściem M12
Adapter zaworowy z wyjściem M12 to praktyczne rozwiązanie, które zapewnia szybkie i pewne połączenie elektryczne z zaworami. Dioda LED umożliwia łatwą diagnostykę stanu pracy, a obwód zabezpieczający zwiększa bezpieczeństwo eksploatacji. Dzięki wysokiemu stopniowi ochrony IP67 adapter idealnie nadaje się do pracy w trudnych warunkach przemysłowych.
Obudowa wykonana z wytrzymałego tworzywa sztucznego gwarantuje odporność na szeroki zakres temperatur roboczych (od -25 °C do 85 °C) oraz trwałość w środowiskach narażonych na działanie chemikaliów i olejów. Prosty montaż oraz kompaktowe wymiary pozwalają na szerokie zastosowanie w wielu gałęziach przemysłu.
Wsparcie techniczne i wskazówki montażowe
Aby zapewnić długotrwałą i bezproblemową pracę adaptera, zaleca się stosowanie odpowiednich środków odciążających kabel oraz dbanie o zachowanie dopuszczalnych promieni gięcia przewodów. Przestrzeganie tych zasad pozwala utrzymać odpowiednią klasę szczelności IP67.
