Dostępny
Typ A (18 mm) – M12, przyłącze od góry
24 V AC/DC ±25%
dla wyłącznika ciśnieniowego
LED (żółta/zielona)
4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 18 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

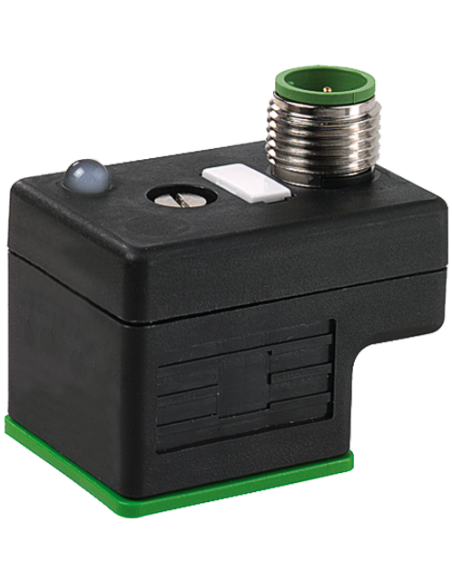

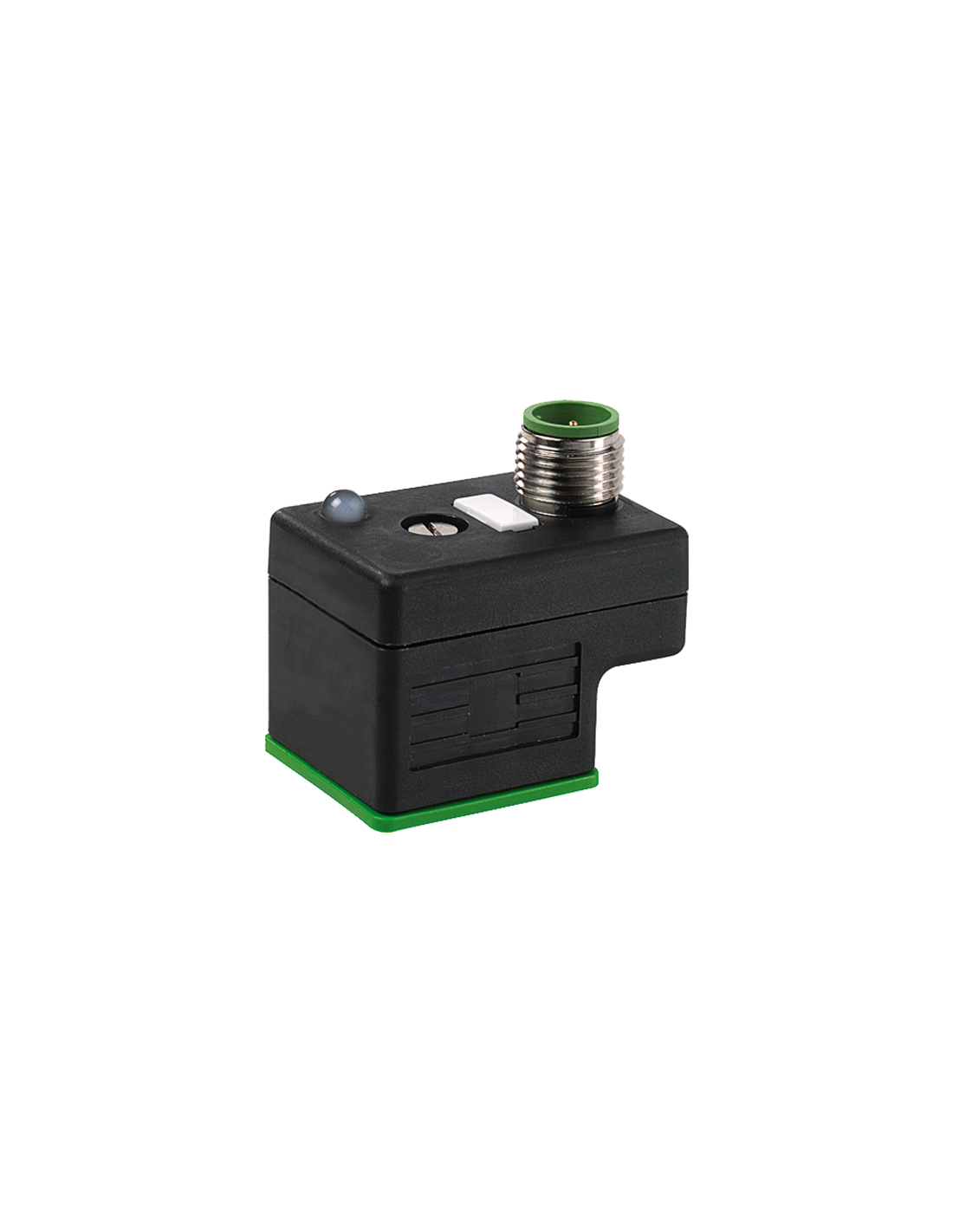

Adapter zaworowy MSUD typ A 18mm z wyjściem M12 – Zastosowanie i zalety
Adapter zaworowy MSUD typ A 18mm z wyjściem M12, kod produktu 7000-41361-0000000, to niezawodne rozwiązanie przeznaczone do integracji z wyłącznikami ciśnieniowymi w różnorodnych instalacjach przemysłowych. Urządzenie jest odpowiednie zarówno dla napięcia AC, jak i DC, co zapewnia szeroki zakres zastosowań w automatyce przemysłowej.
Wytrzymała konstrukcja i odporność chemiczna – dla trudnych warunków przemysłowych
Obudowa adaptera wykonana jest z wysokiej jakości tworzywa sztucznego, które charakteryzuje się doskonałą odpornością na działanie chemikaliów i olejów. Dzięki temu urządzenie może być stosowane w wymagających środowiskach typowych dla przemysłu maszynowego, hydraulicznego, pneumatycznego oraz systemów kontrolnych. W przypadku kontaktu z agresywnymi mediami istnieje możliwość indywidualnego sprawdzenia odporności materiałowej dla konkretnej aplikacji.
Funkcjonalność LED oraz łatwy montaż – wygoda użytkowania
Wbudowane wskaźniki LED (żółty i zielony) umożliwiają szybką diagnostykę stanu pracy urządzenia, co znacząco ułatwia obsługę i zwiększa bezpieczeństwo eksploatacji systemu. Szybkie przyłącze M12 oraz kompaktowe wymiary umożliwiają sprawny montaż nawet w ograniczonych przestrzeniach.

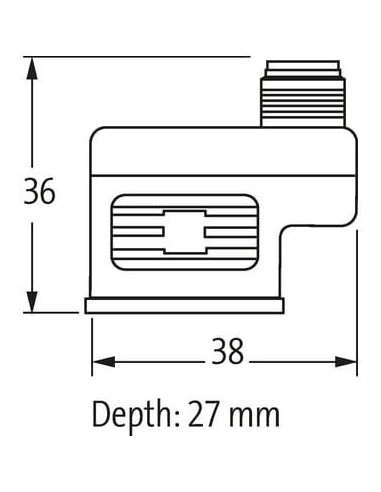

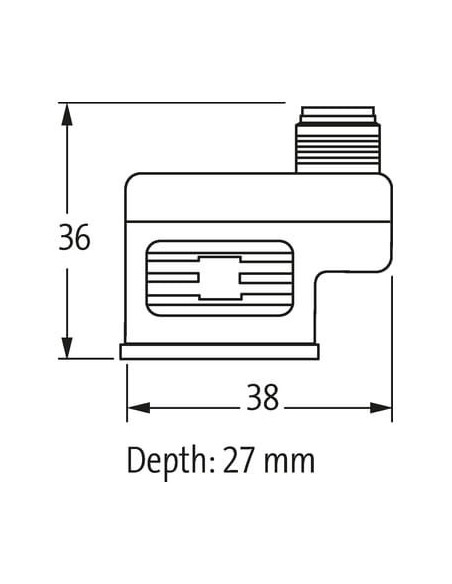

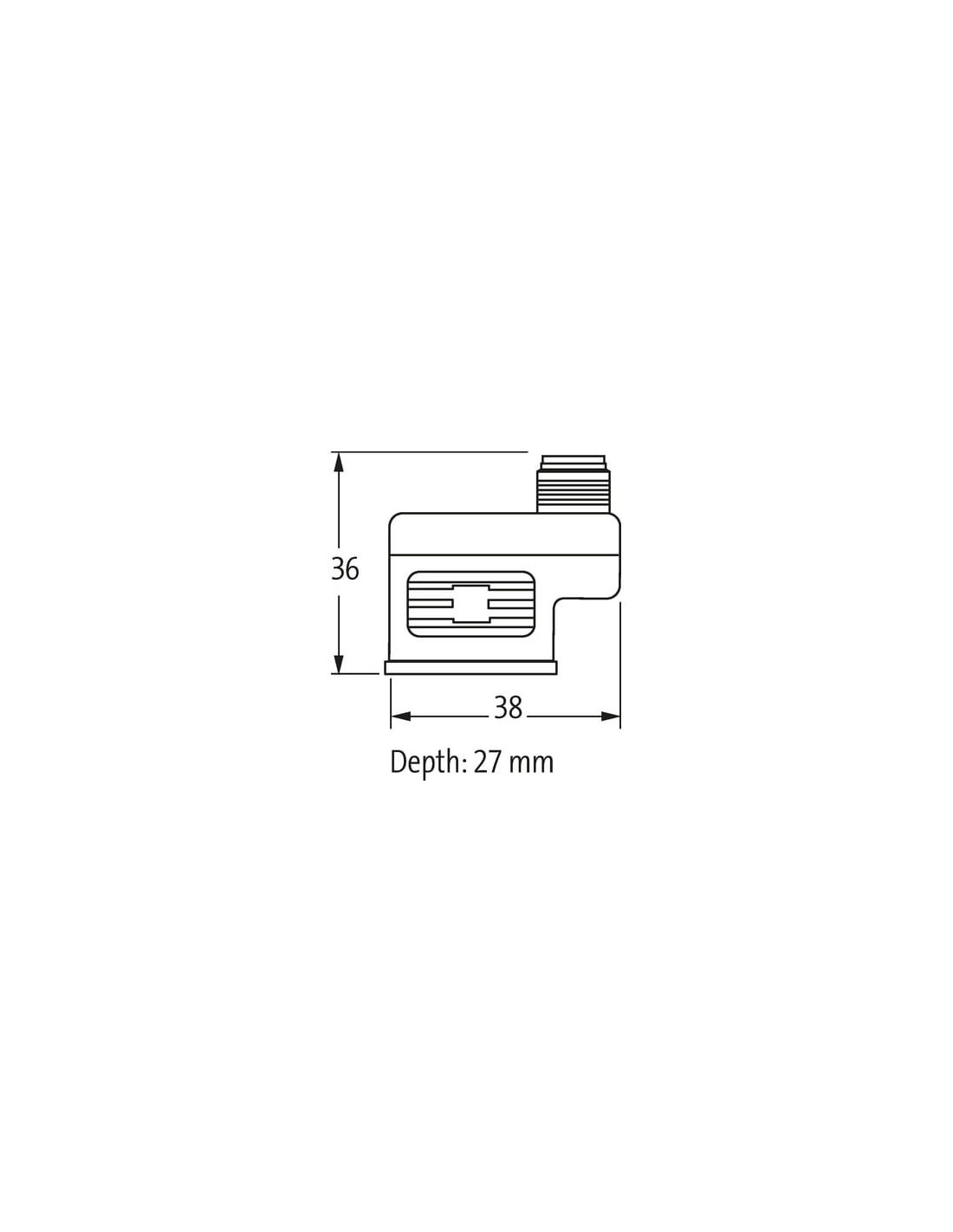

- Kompaktowe wymiary: 36 x 38 x 27 mm
- Standardowe przyłącze zaworowe – kompatybilność z popularnymi wyłącznikami ciśnieniowymi
- Prosty montaż dzięki zaciskom śrubowym i gwintowi montażowemu M3
- Wyjście 4-pinowe M12, zapewniające uniwersalność połączenia
Bezpieczeństwo i trwałość – wysoki stopień ochrony IP67
Adapter zaworowy posiada stopień ochrony IP67, co gwarantuje ochronę przed pyłem i wilgocią nawet w trudnych warunkach przemysłowych, pod warunkiem prawidłowego montażu (złącze włożone i przykręcone). Szeroki zakres temperatur pracy od -25°C do +90°C dodatkowo zwiększa możliwości zastosowania urządzenia w różnych gałęziach przemysłu.
Typowe zastosowania adaptera zaworowego MSUD typ A 18mm
Adapter ten sprawdzi się szczególnie w aplikacjach wymagających stabilnego połączenia elektrycznego na linii zawór – czujnik lub wyłącznik ciśnieniowy. Może być wykorzystywany w:
- Automatyce przemysłowej
- Przemysłowych systemach hydraulicznych i pneumatycznych
- Systemach monitorowania ciśnienia oraz kontroli procesów
- Instalacjach wymagających wysokiej ochrony przed pyłem i wilgocią
Kluczowe cechy adaptera zaworowego MSUD typ A 18mm

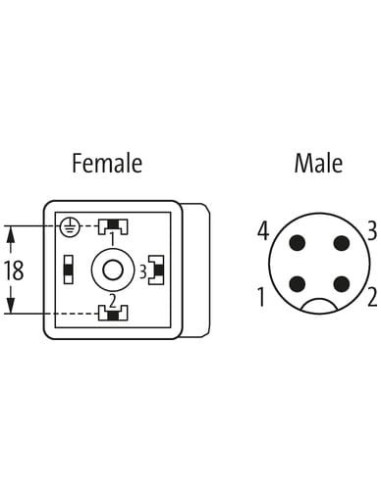

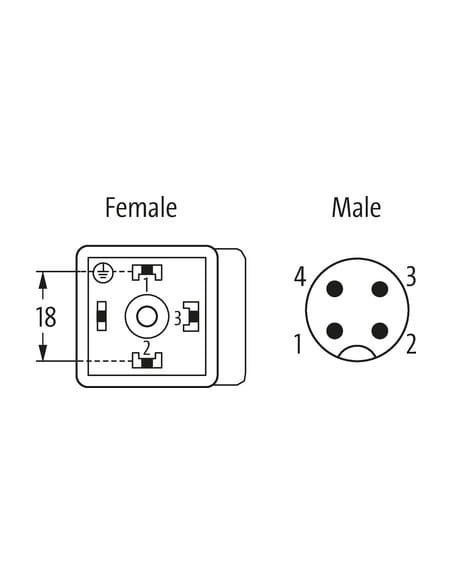

- Montaż typu A (18 mm), standard zaworów przemysłowych
- Wyjście M12 – 4 piny
- Prąd roboczy do 4 A
- Wskaźniki LED (zielony/żółty) dla stanu pracy
- Odporność na czynniki chemiczne i oleje
- Stopień ochrony IP67
- Szeroki zakres temperatur roboczych
Adapter zaworowy MSUD typ A 18mm wyróżnia się uniwersalnością i wytrzymałością, stanowiąc praktyczny wybór do profesjonalnych zastosowań przemysłowych, gdzie wymagana jest kompaktowa obudowa oraz pewność działania.
