Adapter
Typ C (8 mm) – M12, podłączenie od góry
24 V AC ±20% / DC ±25%

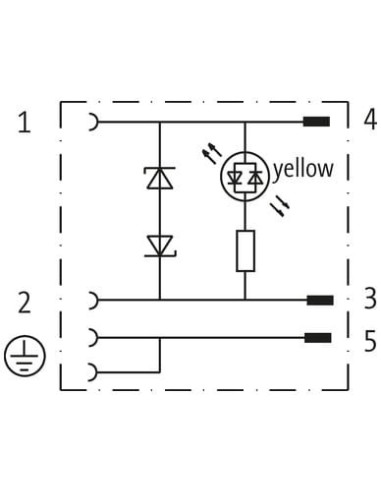

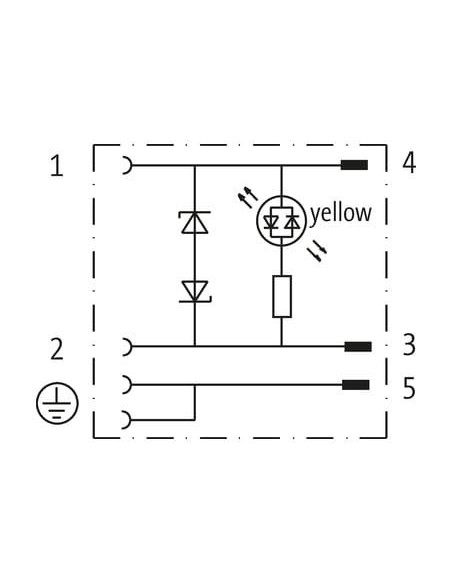

Dioda LED i obwód zabezpieczający
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

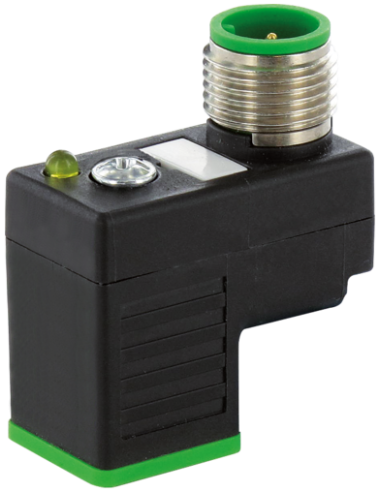

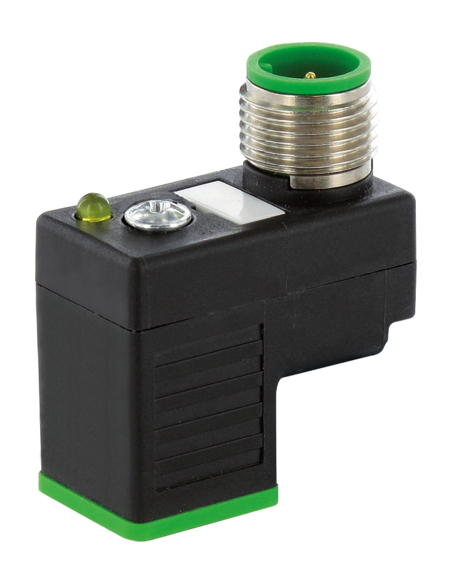

Adapter M12 - MSUD Typ C 8mm 7000-42811-0000000 – Przemysłowy adapter do czujników i siłowników
Adapter M12 - MSUD Typ C 8mm o kodzie 7000-42811-0000000 to uniwersalny element łączący, który umożliwia szybkie i niezawodne podłączenie elektrozaworów, czujników oraz innych urządzeń automatyki przemysłowej. Adapter wyróżnia się zwartą konstrukcją oraz wysoką odpornością chemiczną i mechaniczną, co czyni go idealnym rozwiązaniem dla branż wymagających niezawodności i bezpieczeństwa, takich jak przemysł maszynowy, spożywczy oraz automatyka procesowa.
Najważniejsze zalety adaptera M12 - MSUD Typ C
- Uniwersalne zastosowanie: Przeznaczony do szybkiego podłączania cewek zaworowych, elektrozaworów, czujników oraz siłowników w środowiskach przemysłowych.
- Wysoki stopień ochrony IP67: Odporność na pył, kurz oraz krótkotrwałe zanurzenie w wodzie gwarantuje bezpieczną pracę nawet w trudnych warunkach.
- Dioda LED sygnalizująca zasilanie: Wbudowany wskaźnik LED (kolor żółty) pozwala na błyskawiczną diagnostykę stanu zasilania elementu.
- Obwód zabezpieczający: Chroni przed przepięciami, zapewniając długą żywotność podłączonych urządzeń.
- Łatwa instalacja: Gwint montażowy M3 oraz kompaktowe wymiary umożliwiają szybki montaż w różnorodnych aplikacjach automatyki.
- Solidny materiał obudowy: Tworzywo sztuczne odporne na chemikalia i oleje – idealne do zastosowań z agresywnymi mediami.
Właściwości i typowe zastosowania adaptera M12 – MSUD Typ C
Adapter MSUD Typ C 8mm pozwala na wygodne łączenie obwodów sterujących oraz zasilających w systemach przemysłowych. Zapewnia optymalną wytrzymałość mechaniczną i odporność temperaturową (zakres pracy od -25°C do 85°C), dzięki czemu sprawdza się w warunkach produkcyjnych charakteryzujących się zmiennymi temperaturami i obecnością substancji agresywnych.
Typowe zastosowania:
- Podłączanie elektrozaworów w maszynach przemysłowych: Umożliwia niezawodną i łatwą integrację ze sterownikami PLC oraz innymi układami automatyki.
- Modernizacja układów czujników: Pozwala zastąpić tradycyjne przewody adapterem z szybkozłączem M12, poprawiając bezpieczeństwo pracy i niezawodność układów.
- Aplikacje w środowiskach wymagających wysokiej ochrony IP: Zastosowanie adaptera zapewnia ochronę połączeń elektrycznych przed wpływem wody, kurzu oraz olejów.
Adapter M12 - MSUD Typ C wyróżnia się niezawodnością działania i bezpieczeństwem użytkowania, ułatwiając konserwację i diagnostykę systemów automatyki przemysłowej dzięki zintegrowanej diodzie LED. Może być stosowany w instalacjach wymagających zarówno zasilania AC, jak i DC.
Budowa i instalacja adaptera MSUD Typ C 8mm

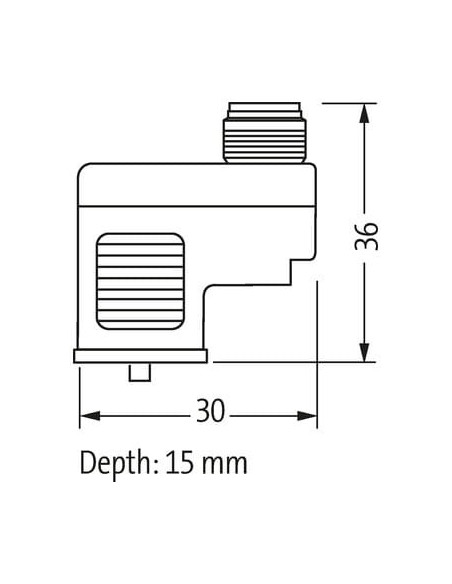

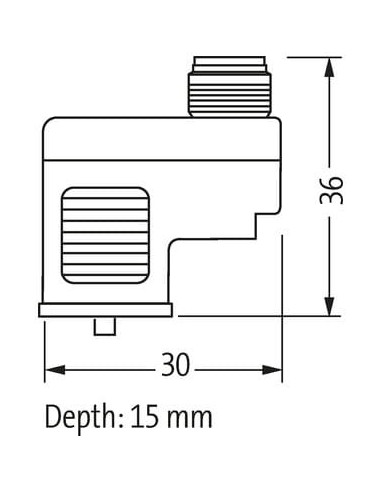

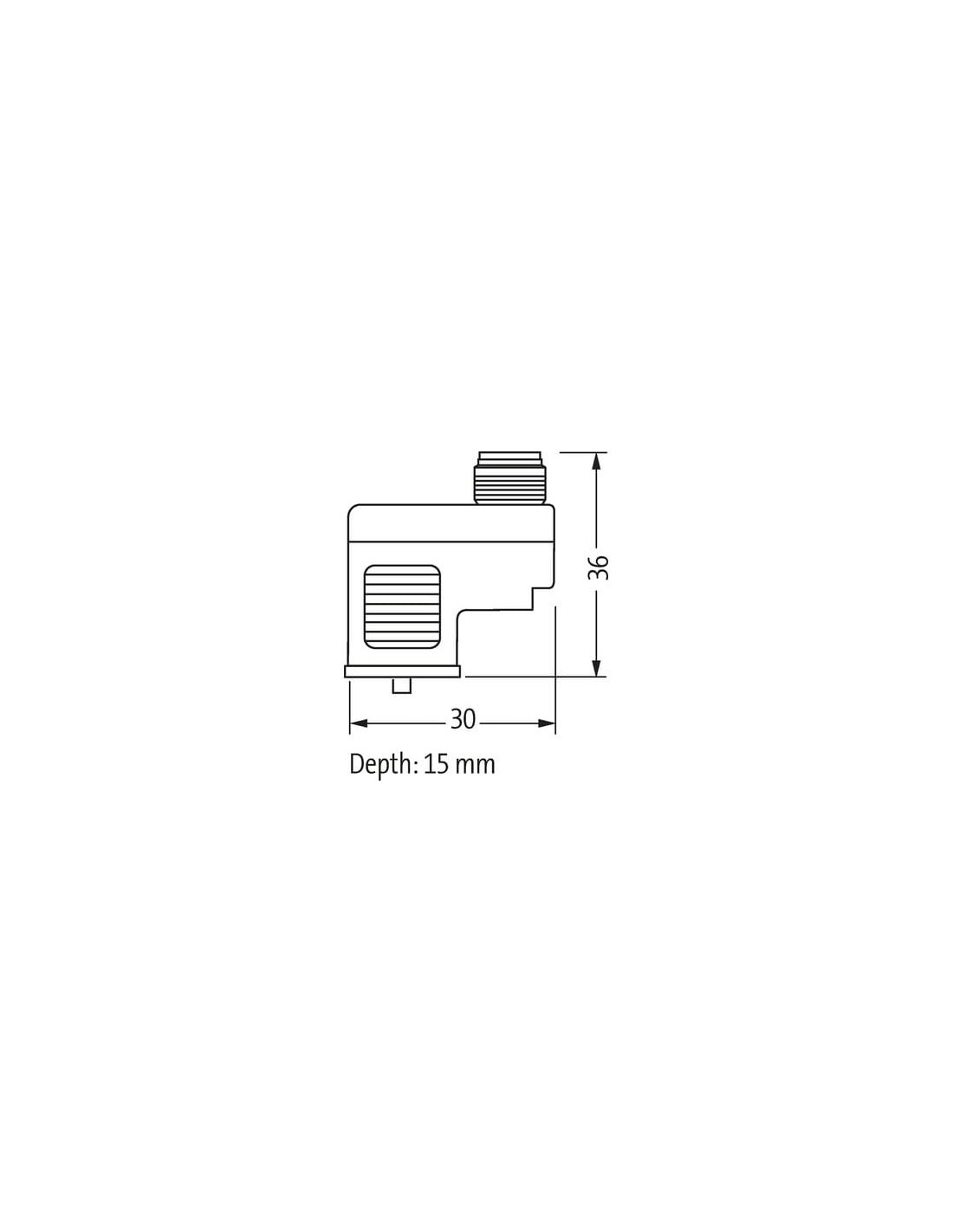

Adapter posiada kompaktowe wymiary (wysokość 36 mm, szerokość 30 mm, głębokość 15 mm) i jest wyposażony w złącze M12 montowane od góry. Układ pinów 2 + PE umożliwia podłączenie zarówno przewodów zasilających, jak i sygnałowych. Wykonanie z wysokiej jakości tworzywa sztucznego zapewnia odporność na uszkodzenia mechaniczne oraz działanie trudnych warunków środowiskowych.
Bezpieczeństwo użytkowania i montażu
Adapter został zaprojektowany z myślą o bezpieczeństwie użytkownika. Wysoka klasa szczelności IP67 gwarantuje ochronę przed wodą i pyłem, pod warunkiem prawidłowego podłączenia oraz zabezpieczenia złącza przed nadmiernymi siłami mechanicznymi czy nieprawidłowym promieniem gięcia przewodów. Dodatkowe obwody zabezpieczające chronią układ przed przepięciami i awariami.
